Rezanie przedniego panelu RNS-E pod B5


Rekomendowane odpowiedzi

Opublikowano

Witam.

Jakiś czas temu nabyłem navi RNS-E do od A6 C5 ( 2001-2004), w celu dopasowania do naszej B5.


Jako że okres świąteczny sprzyja tego typu pracom podjąłem się dosztukowania frontowego panelu.

Prace zacząłem od poszukania na alledrogo i innych portalach ogłoszeniowych uszkodzonego radia Symphony od B5 gdyż jego frontowy panel jest idealnie dopasowany wymiarami pod konsole 2 DIN i posłuży jako dawca.

Udało się ja nabyć za 25 złotych co jest moim zdaniem dobra inwestycją.


Następnie zabrałem się za zdemontowanie panelu RNS-E:

W tym celu należy zdemontować odchylany ekran LCD, który odkręcamy od spodu navi od wysuwanej prowadnicy(maksymalnie ja wysuwany do przodu by mieć dostęp do taśmy lcd),która jest dokręcana na 3 śrubki. należy zaopatrzyć się w cienki ale dobry jakościowo wkrętak krzyżakowy jako że śrubki te są dokręcone na specyfik zapobiegający odkręcaniu gwintu.


Następnie odpinamy taśmę LCD od płyty głównej


Wypinamy odchylany ekran z bocznych zawiasów podważając cienkim i ostrym przedmiotem .Ekran odkładamy na bok.

Odkręcamy teraz małe czarne wkręty łączące panel przedni z metalowa obudową :


Ściągamy panel i odkręcamy od niego płytkę z elektronika i wyjmujemy wszystkie przyciski.

Pozostanie nam goły plastik:


ten oto przedmiot jest w głównym naszym zainteresowaniu i jego poddawać będziemy torturom cięcia i klejenia oraz malowania. Ale po kolei.

Mając do dyspozycji panel od radia Symphony można dokładnie zmierzyć główne wymiary i nasz panel powinien mieć je takie:


Natomiast panel od navi RNS-E od Audi A6 ma nieco inne wymiary, które musimy skorygować.

Zaczynamy od docięcia wysokości panelu poprzez odcięcie jego dolnej części o 6mm z 124mm jakie posiada na 118 mm jakie musi mieć.

Ja do cięcia użyłem mikro wiertarki modelarskiej z tarczką do cięcia grubości 1 mm która tnie jak masło .


Następnie na równym stole na arkuszu papieru ściernego 400 kładziemy panel na pionowo i szlifujemy odcięty dół by uzyskać równy odcinek prosty bez zniekształceń cięcia


Teraz zabieramy się za odcięcie bocznych sekcji panelu.

Uprzednio to samo czynimy z bokami w panelu radia Symphony .


Zapomniałem dodać że warto sobie zaznaczyć środek obudowy na górnej krawędzi i na dolnej ołówkiem by idealnie równo dopasować potem panel. To samo trzeba zrobić ołówkiem na krawędzi panelu kilmatronika i górnej listwy dekoru. ja nakleiłem kawałek tasmy i zaznaczyłem oówkiem by nie brudzić tego po prostu.

Ma to duże znaczenie gdyż łapiemy środkową oś symetrii navi co zapobiegnie niespodziance gdy niechcąco o 2 mm przekosimy w bok i navi nam nie wejdzie po prostu w kosz do końca jak dokręcimy skrzynkę do panelu.

Gdy mamy docięte boki wyrównujemy ja tym samym sposobem czyli rózny stół papier ścierny 400 i szlif na płasko. Metoda "na sucho" można dopasować odcięte boczki i panel łapiąc je na chwile taśmą papierowa i wkładając w otwór w konsoli. U mnie pasowało idalenie więc mogłem zabrać się za połaczenie plastiku.

Jako że front panel wykonany jest z ABS czyli najbardziej dziadowskiego do połączenia plastiku długo zastanawiałem się jak zrobić to profesjonalnie. Wizyta u "spawacza" plastiku zaowocowała informacją iż nie podejmie się tego ze względu na bardzo delikatna budową panelu i jego grubośc 2 mm która spowoduje że może się odkształcić. Zatem pozostał klej. Kopanie tematu w google to efekt w postaci tego oto specyfiku:

Klej specjalny TECHNICQLL Polychloride, 20 ml - Motointegrator.pl - sklep internetowy

Jest to agresywny klej do łączenia min. ABS.

W tym miejscu przestrzegam wszystkich przed łączeniem ABS na super glue, cyjanopan,czy inna kropelkę. Na "chwilę" to złapie ale jak będziemy wyciągać w przyszłości navi to spotka nas niespodzianka i pęknie w tym samym miejscu.

Panel po użyciu kleju i przeschnięciu prezentuje się tak:


idealne pasowanie i lekko wychodzi ze swojego miejsca.

Nadszedł czas na wyszlifowanie powierzchni klejonej i malowanie.

papier ścierny gradacji od 240 do 800 na mokro i mamy idealna gładź powierzchni, bez widocznego łączenia klejem.

Nie używałem szpachli gdyż klej dosłownie zespawał łączone powierzchnie i to wystarczyło.

Do malowania użyłem półmatowej farby w spray firmy BOLL do plastikowych zderzaków,ktora nie dość że jest ładna satynowa w odcieniu to ma twarda fakturę odporna na ścieranie. Koszt 20 zł.

Po pomalowaniu panelu efekt końcowy prezentuje się tak:


Teraz przyjdzie poskładać to do "kupy". Ramkę od ekranu składanego navi pomalować na czarne piano i dać napisy "Audi navigation plus" na które zrobiłem kalkomanie (zaprojektowaną w corelu ) i wydrukowałem na specjalnym podkładzie na drukarce.

Panel przedni Navi złożony do "kupy" :


Na "sucho" w aucie. Nie wkładałem do końca bo kluczami potem trzeba by wyciągać. Ale siedzi luźno z milimetrowym zapasem.


jutro będzie akcja "podłączanie".

Pozdrawiam Tomek

Opublikowano

co z bokami ?

Opublikowano

hmm czekam na zdjecia po cieciu :eusathink:

---------- Post dopisany at 10:47 ---------- Poprzedni post napisany at 10:46 ----------

ps.za ile wyrwales radyjko.

Opublikowano

RNS-e kupiłem przypadkowo od kolesia który nie wiedział za bardzo co ma i za komplet z płyta wiązką can-bus dałem ....400 zł. Jakis magik nie wiedział jak to podłączyć wiec miał na sztukę taki wiejski lans . Sprawdziłem przed zakupem u elektronika (dałem łepkowi od A6 kasę do łapki by nie myślał że się ulotnie z navi hehe) i jest sprawne.. Panel był docięty jak widać na fotkach z prawego boku bo siedział w ...A6 C4 . masakra .Jak zobaczyłem ta wiejska rzeżbę to mi się serce zwinęło w kłębek. A on cieszył się jak dziecko że dostał górę kasy całe 400 zł. Obie strony zadowolone. Do navi jest ksiażka z kodem, antena fakra i nawet 2 karty SD hehe bo zapomniał z wrażenia wyjąć.

Opublikowano

Tak to wygląda po cięciu i dorobieniu boczków, RNS-E z A4, więc też się da :naughty:

Jedynie lakeirnik źle kolor dobrał i na wiosne będzie poprawka.



Opublikowano

kurde kolego znajdz mi panel od symphony I albo moze masz kogos gdzie za takie grosze mi sprezentuje bo ja mam popękane na bokach i wkurza mnie to juz. robota konkret ktora mi sie najbardziej podoba. inni szpachlowke klada czy cos i widac pozniej rysy po szlifowaniu gdzie na takie rzeczy patrzec sie nie da a u Ciebie wyglada jak ori

Opublikowano

Nie trzeba panelu z symphony, Ja poprostu wkleiłem kawałki plasitku, a potem szlifowałem i dopasowywałem na aucie.


A co do rys, papier 1200 i nic nie widać , a zamiast szpachli to miałem poxipol :grin:

Jakieś foty jescze u mnie w wątku są, nie będe tu spamował :whistling:

Opublikowano

Pewnie nie będzie mi dane kupić rns-e w takiej kasie, ale gdyby sie udało to dopsował bym panel twoim sposobem. Dobra robota:cool1:

Opublikowano
Tak to wygląda po cięciu i dorobieniu boczków, RNS-E z A4, więc też się da :naughty:

Jedynie lakeirnik źle kolor dobrał i na wiosne będzie poprawka.

http://imagizer.imageshack.us/v2/800x600q90/837/tgij.jpg

http://imagizer.imageshack.us/v2/800x600q90/837/uhl7.jpg

cysiek tylko u ciebie widac te laczenia gdzie doklejales boki. jest troche wklesle ale robi robote. mi potrzeby panel symphony zebym mogl swoj przelozyc bo mam polamany

Opublikowano

Wkłęsłe bo szpachli nie miałem, na żywo się tak w oczy nie rzuca, ale jak pisałem na wiosne będie poprawka już ze szpachlą i powinno być miodzio.

A co do pęknieć zalej to klejem z obu stron, potem szlifowanei drobnym paierem, szpraj i będzei gitara:wink:

Opublikowano

tylko ze mam panel od a6 delikatnie wezszy wiec jak bym robil to musial bym te boki dorobic. moze cos sie pobawie jak bedzie cieplo bo teraz to sie nic nie chce

Opublikowano

Mega robota, ale przeraza mnie rezane Rns-e co :facepalm: innego jak bym dal za nia 400 zl jak ty kolego

Opublikowano

A co jakby zamiast ponownego dobierania koloru prysnąć panel klimy, rns i to powyżej w to samo? nie było by właściwie różnicy poza idealnie dobranym odcieniem

Opublikowano

jest mały problem z malowanie panelu klimy...są piktogramy grzanych siedzeń i jak je zamalujesz będzie du... blada z wyglądem. Trzeba by robić projekt kalkomanii wg wzoru piktogramu i je potem nanieść na panel i prysnąć lakierem bezbarwnym cały zestaw.

Opublikowano
jest mały problem z malowanie panelu klimy...są piktogramy grzanych siedzeń i jak je zamalujesz będzie du... blada z wyglądem. Trzeba by robić projekt kalkomanii wg wzoru piktogramu i je potem nanieść na panel i prysnąć lakierem bezbarwnym cały zestaw.

cymek ma pomalowane i wygląda to całkiem nieźle :wink:

Opublikowano
jest mały problem z malowanie panelu klimy...są piktogramy grzanych siedzeń i jak je zamalujesz będzie du... blada z wyglądem. Trzeba by robić projekt kalkomanii wg wzoru piktogramu i je potem nanieść na panel i prysnąć lakierem bezbarwnym cały zestaw.

Racja, myślałem o panelu bez grzanych d*p :decayed:

Opublikowano

Takie pytanie, czym malowałeś panel?

Opublikowano

Malowałem czarnym lakierem w sprayu półmat do plastiku firmy BOLL. Dostępny w sklepach lakierniczych.

Opublikowano
W dniu 12.01.2014 o 10:24, Darkman napisał:

Witam.

Jakiś czas temu nabyłem navi RNS-E do od A6 C5 ( 2001-2004), w celu dopasowania do naszej B5.


Jako że okres świąteczny sprzyja tego typu pracom podjąłem się dosztukowania frontowego panelu.

Prace zacząłem od poszukania na alledrogo i innych portalach ogłoszeniowych uszkodzonego radia Symphony od B5 gdyż jego frontowy panel jest idealnie dopasowany wymiarami pod konsole 2 DIN i posłuży jako dawca.

Udało się ja nabyć za 25 złotych co jest moim zdaniem dobra inwestycją.


Następnie zabrałem się za zdemontowanie panelu RNS-E:

W tym celu należy zdemontować odchylany ekran LCD, który odkręcamy od spodu navi od wysuwanej prowadnicy(maksymalnie ja wysuwany do przodu by mieć dostęp do taśmy lcd),która jest dokręcana na 3 śrubki. należy zaopatrzyć się w cienki ale dobry jakościowo wkrętak krzyżakowy jako że śrubki te są dokręcone na specyfik zapobiegający odkręcaniu gwintu.


Następnie odpinamy taśmę LCD od płyty głównej


Wypinamy odchylany ekran z bocznych zawiasów podważając cienkim i ostrym przedmiotem .Ekran odkładamy na bok.

Odkręcamy teraz małe czarne wkręty łączące panel przedni z metalowa obudową :


Ściągamy panel i odkręcamy od niego płytkę z elektronika i wyjmujemy wszystkie przyciski.

Pozostanie nam goły plastik:


ten oto przedmiot jest w głównym naszym zainteresowaniu i jego poddawać będziemy torturom cięcia i klejenia oraz malowania. Ale po kolei.

Mając do dyspozycji panel od radia Symphony można dokładnie zmierzyć główne wymiary i nasz panel powinien mieć je takie:


Natomiast panel od navi RNS-E od Audi A6 ma nieco inne wymiary, które musimy skorygować.

Zaczynamy od docięcia wysokości panelu poprzez odcięcie jego dolnej części o 6mm z 124mm jakie posiada na 118 mm jakie musi mieć.

Ja do cięcia użyłem mikro wiertarki modelarskiej z tarczką do cięcia grubości 1 mm która tnie jak masło .


Następnie na równym stole na arkuszu papieru ściernego 400 kładziemy panel na pionowo i szlifujemy odcięty dół by uzyskać równy odcinek prosty bez zniekształceń cięcia


Teraz zabieramy się za odcięcie bocznych sekcji panelu.

Uprzednio to samo czynimy z bokami w panelu radia Symphony .


Zapomniałem dodać że warto sobie zaznaczyć środek obudowy na górnej krawędzi i na dolnej ołówkiem by idealnie równo dopasować potem panel. To samo trzeba zrobić ołówkiem na krawędzi panelu kilmatronika i górnej listwy dekoru. ja nakleiłem kawałek tasmy i zaznaczyłem oówkiem by nie brudzić tego po prostu.

Ma to duże znaczenie gdyż łapiemy środkową oś symetrii navi co zapobiegnie niespodziance gdy niechcąco o 2 mm przekosimy w bok i navi nam nie wejdzie po prostu w kosz do końca jak dokręcimy skrzynkę do panelu.

Gdy mamy docięte boki wyrównujemy ja tym samym sposobem czyli rózny stół papier ścierny 400 i szlif na płasko. Metoda "na sucho" można dopasować odcięte boczki i panel łapiąc je na chwile taśmą papierowa i wkładając w otwór w konsoli. U mnie pasowało idalenie więc mogłem zabrać się za połaczenie plastiku.

Jako że front panel wykonany jest z ABS czyli najbardziej dziadowskiego do połączenia plastiku długo zastanawiałem się jak zrobić to profesjonalnie. Wizyta u "spawacza" plastiku zaowocowała informacją iż nie podejmie się tego ze względu na bardzo delikatna budową panelu i jego grubośc 2 mm która spowoduje że może się odkształcić. Zatem pozostał klej. Kopanie tematu w google to efekt w postaci tego oto specyfiku:

Klej specjalny TECHNICQLL Polychloride, 20 ml - Motointegrator.pl - sklep internetowy

Jest to agresywny klej do łączenia min. ABS.

W tym miejscu przestrzegam wszystkich przed łączeniem ABS na super glue, cyjanopan,czy inna kropelkę. Na "chwilę" to złapie ale jak będziemy wyciągać w przyszłości navi to spotka nas niespodzianka i pęknie w tym samym miejscu.

Panel po użyciu kleju i przeschnięciu prezentuje się tak:


idealne pasowanie i lekko wychodzi ze swojego miejsca.

Nadszedł czas na wyszlifowanie powierzchni klejonej i malowanie.

papier ścierny gradacji od 240 do 800 na mokro i mamy idealna gładź powierzchni, bez widocznego łączenia klejem.

Nie używałem szpachli gdyż klej dosłownie zespawał łączone powierzchnie i to wystarczyło.

Do malowania użyłem półmatowej farby w spray firmy BOLL do plastikowych zderzaków,ktora nie dość że jest ładna satynowa w odcieniu to ma twarda fakturę odporna na ścieranie. Koszt 20 zł.

Po pomalowaniu panelu efekt końcowy prezentuje się tak:


Teraz przyjdzie poskładać to do "kupy". Ramkę od ekranu składanego navi pomalować na czarne piano i dać napisy "Audi navigation plus" na które zrobiłem kalkomanie (zaprojektowaną w corelu ) i wydrukowałem na specjalnym podkładzie na drukarce.

Panel przedni Navi złożony do "kupy" :


Na "sucho" w aucie. Nie wkładałem do końca bo kluczami potem trzeba by wyciągać. Ale siedzi luźno z milimetrowym zapasem.


jutro będzie akcja "podłączanie".

Pozdrawiam Tomek

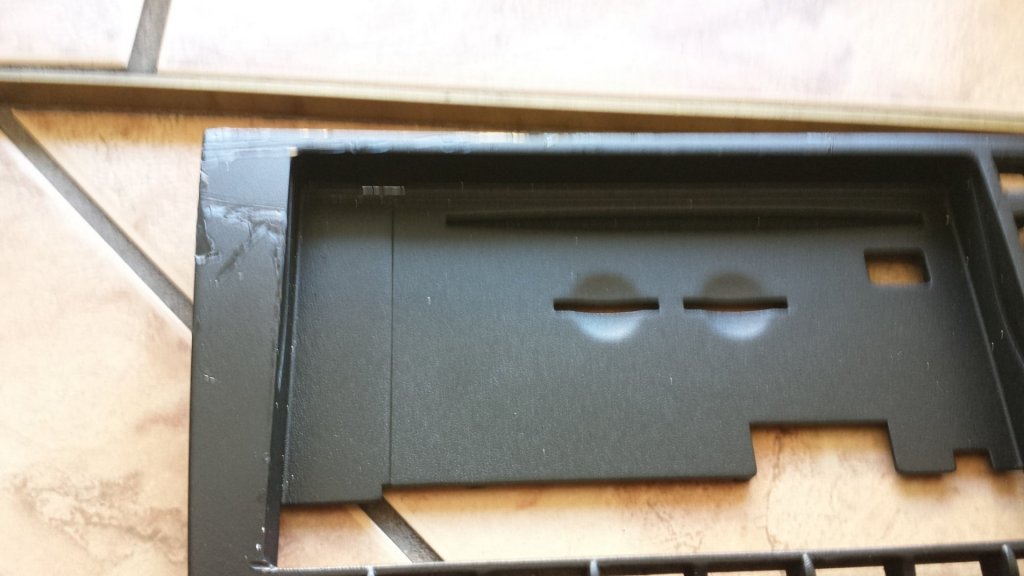

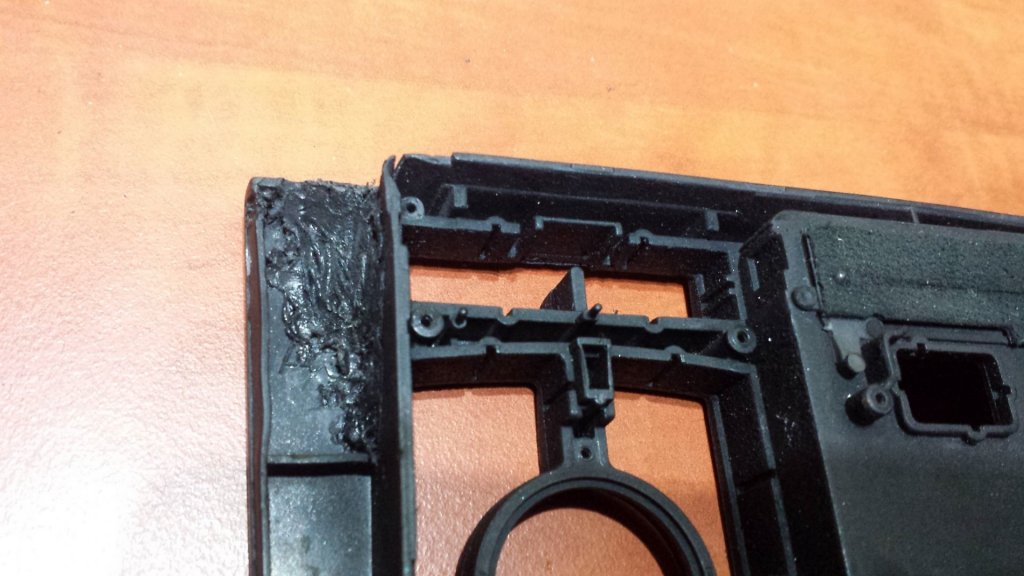

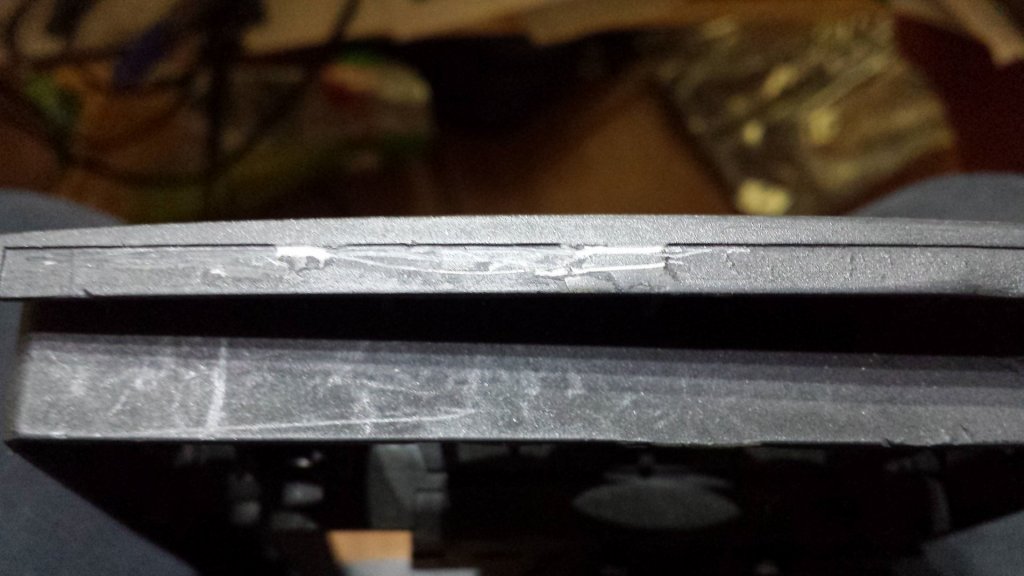

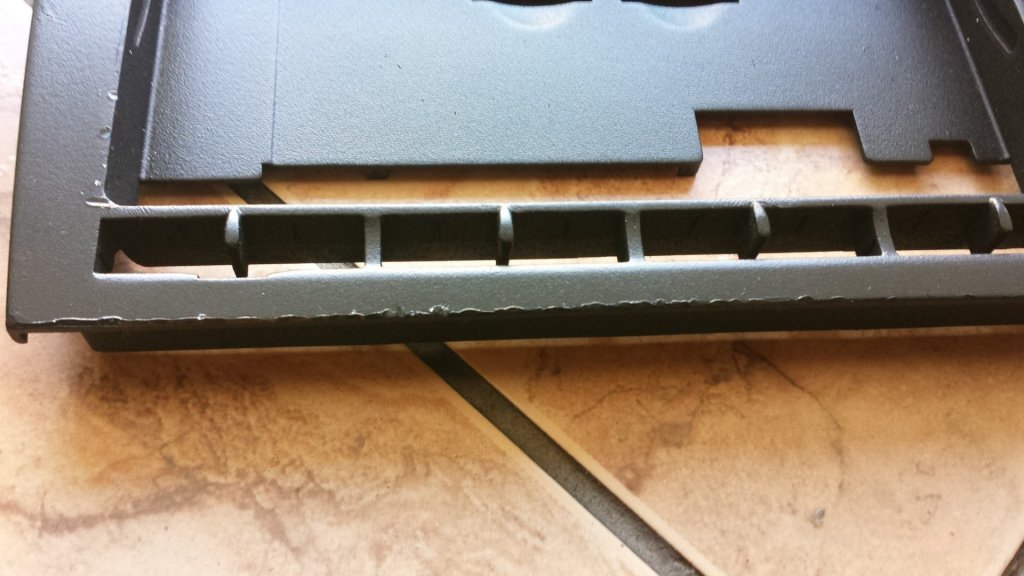

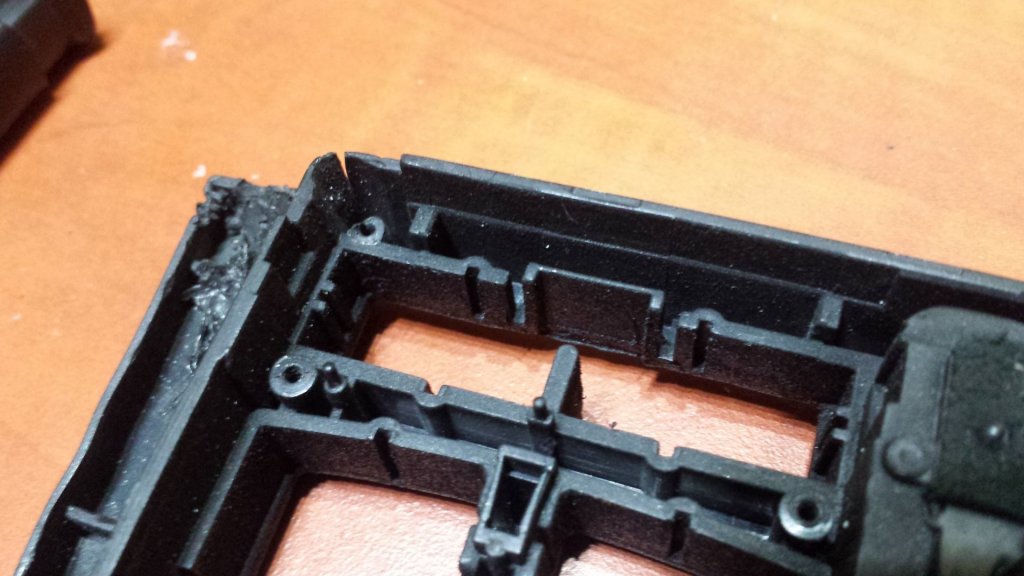

A ja nie miałem czasu , żeby nie rozbierać swojej rns-e kupiłem panel cały z elektroniką nówkę sztukę i wysłałem do klienta który na OLX sprzedaje nawigacje i robi serwis opowiedział mi jak to przycina panele szlifuje i jak pięknie maluje no i panel przyszedł w częściach i oto proszę super zrobiony panel he he he ku....wa że tacy ludzie jeszcze zyją ... jeszcze poklejony i bardzo się oburzył że go oskarżyłem gnojek
