Montaż podświetlenia zewnętrznych klamek LED w A4 B9

[matyxu]

Heej, z racji tego że ostatnie dwa dni spędziłem na rozkminianiu i podłączeniu oświetlenia zewnętrznego to chciałbym podzielić się mniej-więcej instrukcją.

Wymagane narzędzia:

• Lutownica
• VCDS
• Torxy
• Zestaw do rozbierania boczków (niewymagane)
• Silikon



Swój zestaw lampek zakupiłem u ryżowych kolegów (koszt ok. 237 zł) - pasują również dla MY2016 - LINK KLIK

Montaż nie jest zbyt trudny, demontujemy klamkę na zewnątrz ciągnąc do góry (tak jakbyśmy chcieli otworzyć drzwi), a następnie przesuwamy w stronę odwrotną do kierunku jazdy. Następnie wyjmujemy czujniki keyless (jeżeli posiadamy) i odkręcamy dwie śrubki torx, które trzymają klamkę, po stronie w której mamy miejsce na lampkę wpuszczamy wiązkę, która jest w zestawie, lampkę mocujemy na swoje miejsce (powinno to wyglądać tak jak na zdjęciu poniżej)

Teraz musimy przeciągnąć przewody z strony wewnętrznej do zewnątrz aby dostać się do modułu - najlepiej gumowymi łącznikami, zrobić w nich dziurkę, wpuścić kable, a następnie uszczelnić silikonem szczelinę żeby zachować szczelność.

Podłączenie pinów - PRZÓD I TYŁ KOSTKA T20

Brązowy - MASA -> do grubego brązowego - najlepiej polutować.
Niebiesko czerwony -> MODUŁY NA PRZODZIE DO PINU NR 3. - TYŁ PIN NR 1.
Tak jak na zdjęciu poniżej

.

Po zamontowaniu musimy wszystko jeszcze zakodować w VCDS - wszystkie 4 moduły wymagają włączenia opcji podświetlania - wybieramy więc moduły po kolei drzwi i włączamy - VCDS podpowiada, która opcja za to jest odpowiedzialna, w przypadku gdyby były wątpliwości to jutro dopiszę ;)!



ZNANE PROBLEMY:

Sam osobiście mam moduły z końcówką G i oświetlenie ruszyło mi wszędzie poza drzwiami pasażera - przód, okazało się, że nie ma tam PINu nr 3, ale wystarczyło wyjąć cały moduł i wlutować pin i wszystko zaczęło działać.



Pozdrawiam.

Edytowane 25 Lutego 2021 przez matyxu

[Muskel1]

 Jeżeli mogę dorzucić swoje 3 grosze, to polecam zamiast silikonu zastosować do uszczelnienia albo klej do szyb albo masę uszczelniającą np. Sikaflex 221. Silikon z czasem może pod wpływem różnic temp. się rozszczelnić.

Edytowane 25 Lutego 2021 przez Muskel1

[Michał B.]

W dniu 25.02.2021 o 21:56, matyxu napisał:

Heej, z racji tego że ostatnie dwa dni spędziłem na rozkminianiu i podłączeniu oświetlenia zewnętrznego to chciałbym podzielić się mniej-więcej instrukcją.

Wymagane narzędzia:

• Lutownica
• VCDS
• Torxy
• Zestaw do rozbierania boczków (niewymagane)
• Silikon



Swój zestaw lampek zakupiłem u ryżowych kolegów (koszt ok. 237 zł) - pasują również dla MY2016 - LINK KLIK

Montaż nie jest zbyt trudny, demontujemy klamkę na zewnątrz ciągnąc do góry (tak jakbyśmy chcieli otworzyć drzwi), a następnie przesuwamy w stronę odwrotną do kierunku jazdy. Następnie wyjmujemy czujniki keyless (jeżeli posiadamy) i odkręcamy dwie śrubki torx, które trzymają klamkę, po stronie w której mamy miejsce na lampkę wpuszczamy wiązkę, która jest w zestawie, lampkę mocujemy na swoje miejsce (powinno to wyglądać tak jak na zdjęciu poniżej)

Teraz musimy przeciągnąć przewody z strony wewnętrznej do zewnątrz aby dostać się do modułu - najlepiej gumowymi łącznikami, zrobić w nich dziurkę, wpuścić kable, a następnie uszczelnić silikonem szczelinę żeby zachować szczelność.

Podłączenie pinów - PRZÓD I TYŁ KOSTKA T20

Brązowy - MASA -> do grubego brązowego - najlepiej polutować.
Niebiesko czerwony -> MODUŁY NA PRZODZIE DO PINU NR 3. - TYŁ PIN NR 1.
Tak jak na zdjęciu poniżej

.

Po zamontowaniu musimy wszystko jeszcze zakodować w VCDS - wszystkie 4 moduły wymagają włączenia opcji podświetlania - wybieramy więc moduły po kolei drzwi i włączamy - VCDS podpowiada, która opcja za to jest odpowiedzialna, w przypadku gdyby były wątpliwości to jutro dopiszę ;)!



ZNANE PROBLEMY:

Sam osobiście mam moduły z końcówką G i oświetlenie ruszyło mi wszędzie poza drzwiami pasażera - przód, okazało się, że nie ma tam PINu nr 3, ale wystarczyło wyjąć cały moduł i wlutować pin i wszystko zaczęło działać.



Pozdrawiam.

Podświetlanie klamek trzeba kodować osobno dla każdej ?  Mi akurat nie podpowiada

[siepeq]

Gdzie znajduje się moduł?

[Muskel1]

26 minut temu, siepeq napisał:

Gdzie znajduje się moduł?

Moduł centralnej elektryki. Nad pedałami schowany pod deską.

[Muskel1]

Moduły drzwi. Są pod tapicerką drzwi.

[MarcinL]

Podświetlane klamki jakoś się aktywuje? Patrzyłem w ustawieniach samochodu i nic nie widzę na ten temat, a wygląda jakbym miał, ale nie świeci



po otwarciu zapalają się światła do jazdy

[Muskel1]

Po pierwsze przełącznik świateł musi być w pozycji Auto bo podświetlanie klamek jest integralną częścią funkcji CH/LH.

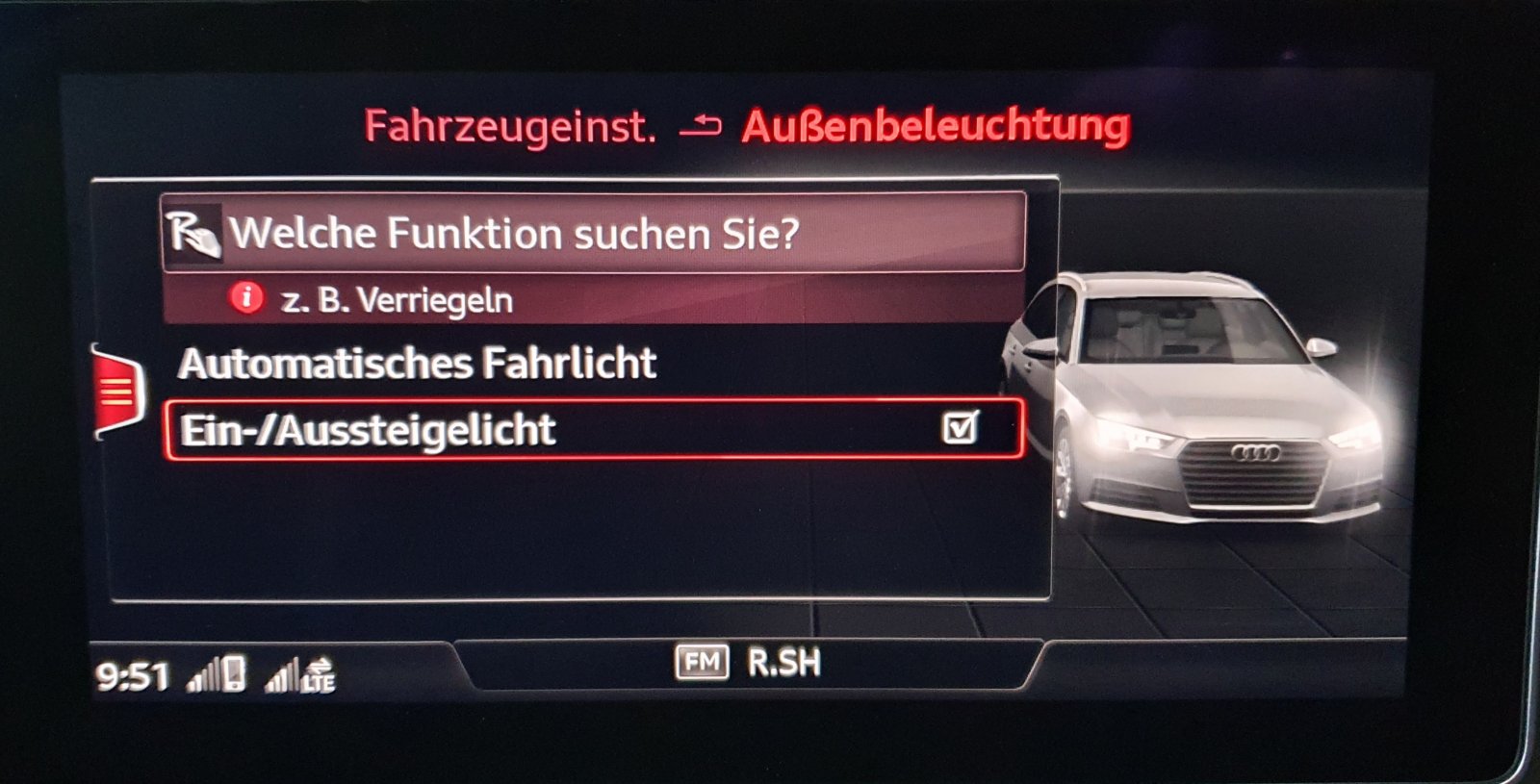

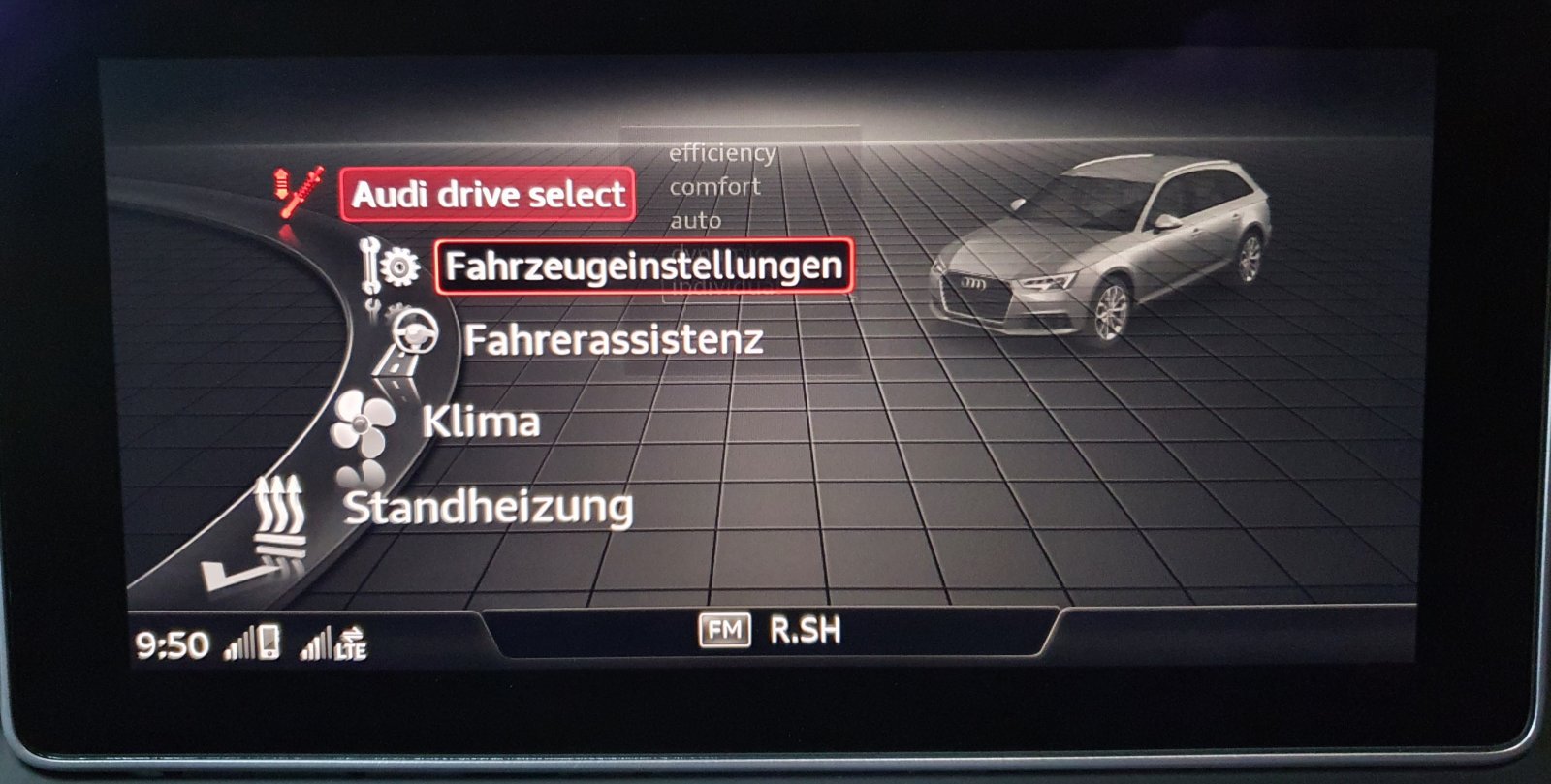

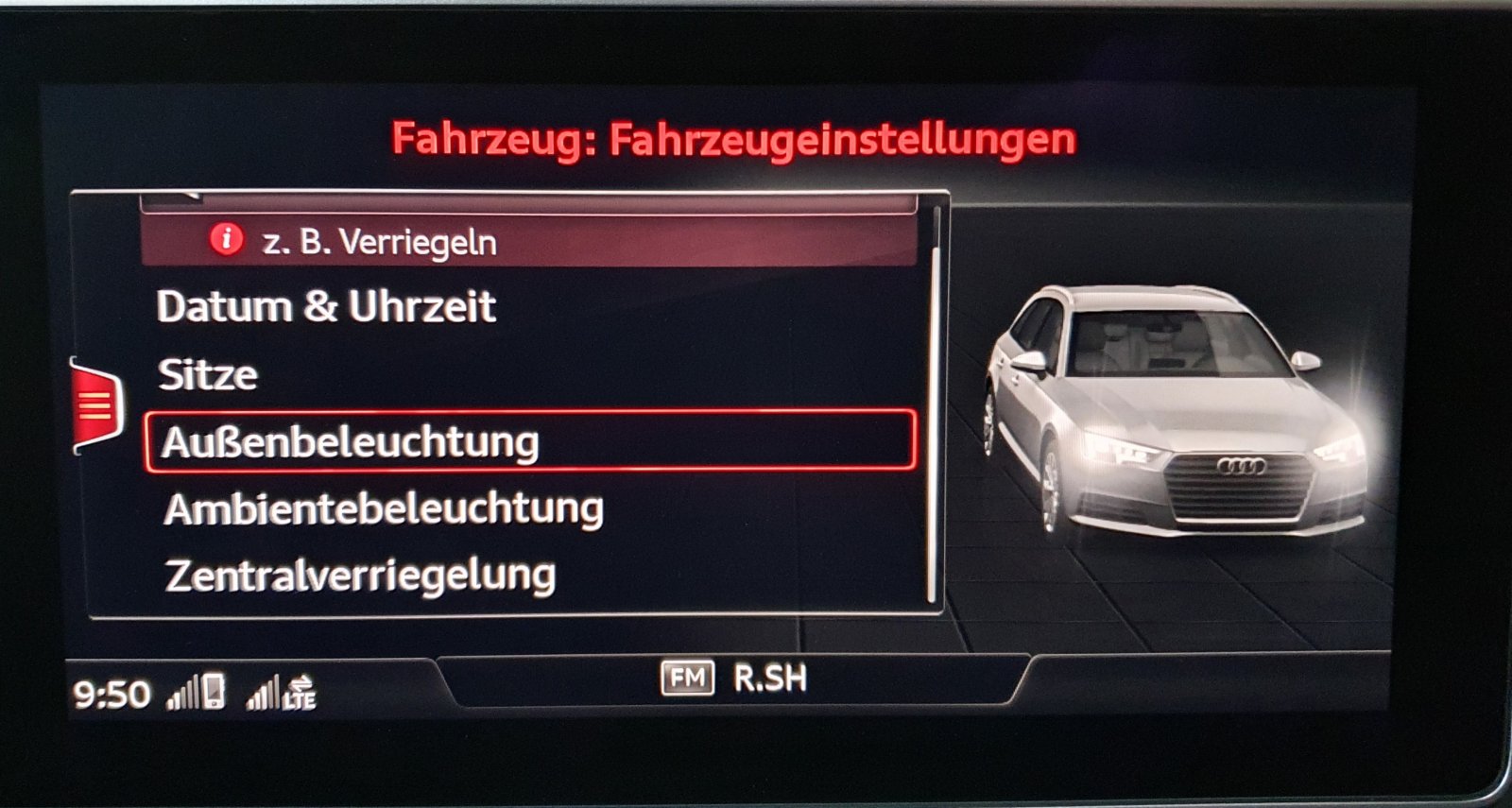

Po drugie w MMI w ustawieniach pojazdu/ustawienia oświetlenie zewnętrzne musi być zaznaczone.

Po trzecie wszystko pisze w instrukcji obsługi pojazdu.

[MarcinL]

9 minut temu, Muskel1 napisał:

Po pierwsze przełącznik świateł musi być w pozycji Auto bo podświetlanie klamek jest integralną częścią funkcji CH/LH.

Po drugie w MMI w ustawieniach pojazdu/ustawienia oświetlenie zewnętrzne musi być zaznaczone.

Po trzecie wszystko pisze w instrukcji obsługi pojazdu.

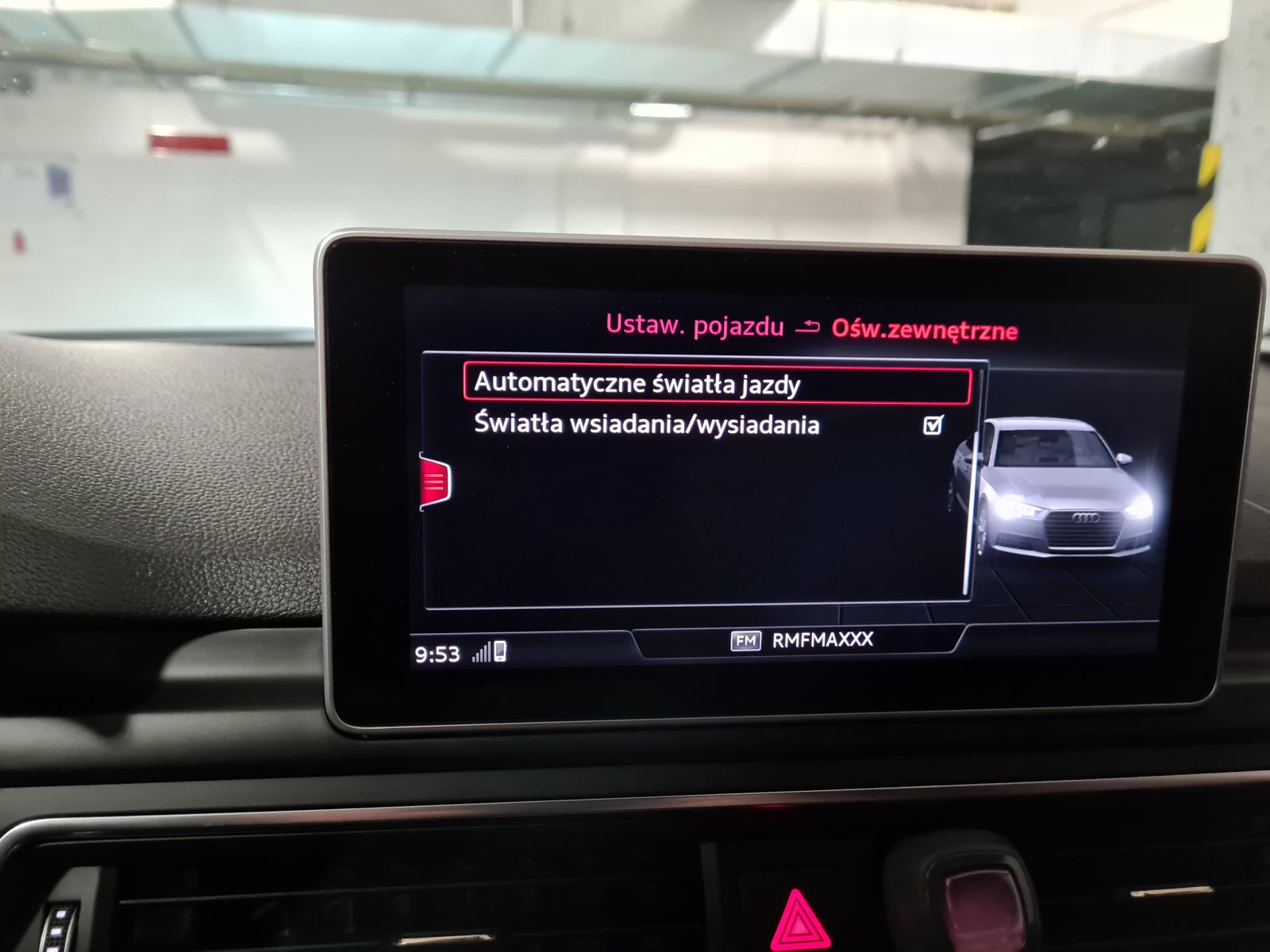

Mam auto i mam zaznaczone. Światła mijania mi się włączają jak otwieram i dlatego się zastanawiam czemu mi klamki nie świecą. Chyba, że to są atrapy.

[Muskel1]

Masz to zaznaczone w mmi?



[MarcinL]

13 godzin temu, Muskel1 napisał:

Masz to zaznaczone w mmi?



[Muskel1]

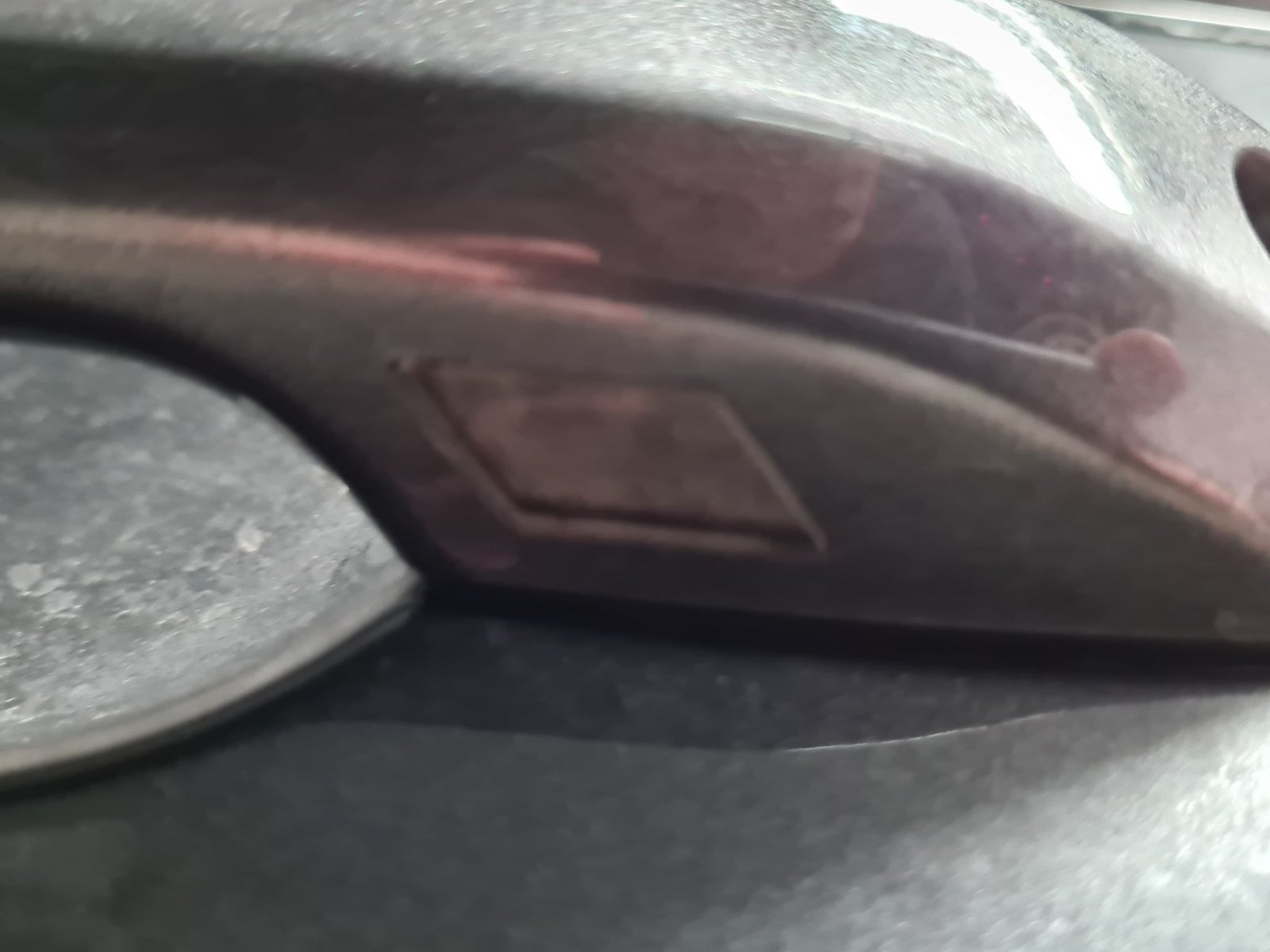

Powinno w takim razie działać. Pod warunkiem, że masz podświetlane klamki. Na tym zdjęciu trochę słabo widać bo klamki szare i niby lampka też szara. Nie odznacza się definitywnie od reszty. Masz pakiet ambiente?

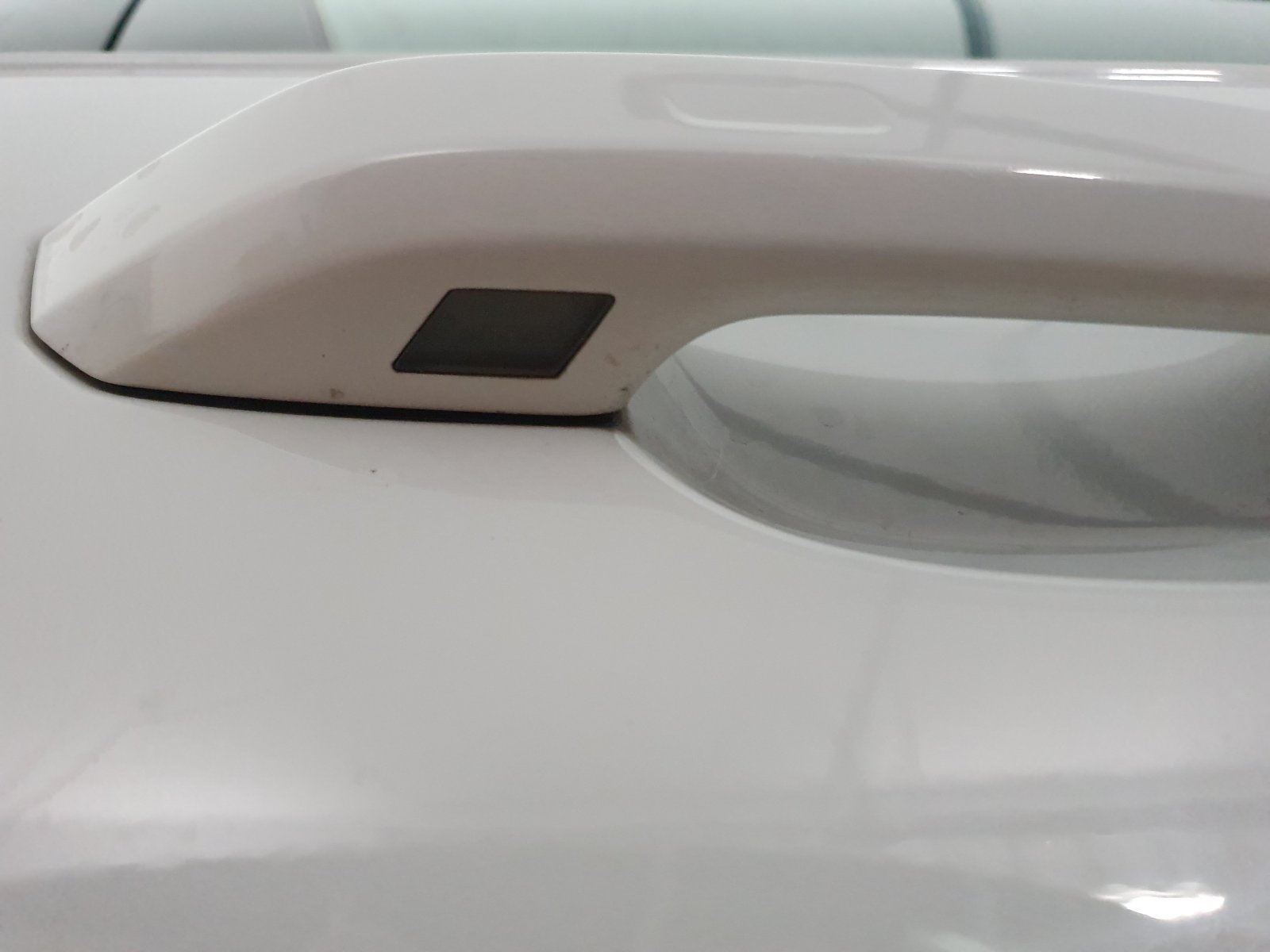

Tak u mnie wygląda



Edytowane 17 Kwietnia 2021 przez Muskel1

[MarcinL]

1 godzinę temu, Muskel1 napisał:

Powinno w takim razie działać. Pod warunkiem, że masz podświetlane klamki. Na tym zdjęciu trochę słabo widać bo klamki szare i niby lampka też szara. Nie odznacza się definitywnie od reszty. Masz pakiet ambiente?

Tak u mnie wygląda



Mam QQ0, ale mam podświetlane listwy sline i od B&O. Ogólnie myślałem, że nie robią czegoś takiego jak atrapy i są klamki pod podświetlenie i bez. W takim razie muszę dołożyć tylko lampki i przewód.

Edytowane 17 Kwietnia 2021 przez MarcinL

[Muskel1]

No ale są tam lampki w tych klamkach?

Edytowane 17 Kwietnia 2021 przez Muskel1

[Muskel1]

Godzinę temu, MarcinL napisał:

Mam QQ0, ale mam podświetlane listwy sline i od B&O. Ogólnie myślałem, że nie robią czegoś takiego jak atrapy i są klamki pod podświetlenie i bez. W takim razie muszę dołożyć tylko lampki i przewód.

Skoro masz QQ0 to nie masz pakietu światło QQ1- mały pakiet światło, jednokolorowe podświetlanie.

QQ2 pakiet ambiente (duży pakiet światło, kolorowe podświetlanie z możliwością wyboru kolorz)

Listwy s-line są zawsze podświetlane niezależnie od pakietu światło, podobnie jak B&O (dlatego świeci tylko na biało). Nie masz w takim razie podświetlanych klamek.

Edytowane 17 Kwietnia 2021 przez Muskel1

[nerwos]

W dniu 25.02.2021 o 21:56, matyxu napisał:

Heej, z racji tego że ostatnie dwa dni spędziłem na rozkminianiu i podłączeniu oświetlenia zewnętrznego to chciałbym podzielić się mniej-więcej instrukcją.

Wymagane narzędzia:

• Lutownica
• VCDS
• Torxy
• Zestaw do rozbierania boczków (niewymagane)
• Silikon



Swój zestaw lampek zakupiłem u ryżowych kolegów (koszt ok. 237 zł) - pasują również dla MY2016 - LINK KLIK

Montaż nie jest zbyt trudny, demontujemy klamkę na zewnątrz ciągnąc do góry (tak jakbyśmy chcieli otworzyć drzwi), a następnie przesuwamy w stronę odwrotną do kierunku jazdy. Następnie wyjmujemy czujniki keyless (jeżeli posiadamy) i odkręcamy dwie śrubki torx, które trzymają klamkę, po stronie w której mamy miejsce na lampkę wpuszczamy wiązkę, która jest w zestawie, lampkę mocujemy na swoje miejsce (powinno to wyglądać tak jak na zdjęciu poniżej)

Teraz musimy przeciągnąć przewody z strony wewnętrznej do zewnątrz aby dostać się do modułu - najlepiej gumowymi łącznikami, zrobić w nich dziurkę, wpuścić kable, a następnie uszczelnić silikonem szczelinę żeby zachować szczelność.

Podłączenie pinów - PRZÓD I TYŁ KOSTKA T20

Brązowy - MASA -> do grubego brązowego - najlepiej polutować.
Niebiesko czerwony -> MODUŁY NA PRZODZIE DO PINU NR 3. - TYŁ PIN NR 1.
Tak jak na zdjęciu poniżej

.

Po zamontowaniu musimy wszystko jeszcze zakodować w VCDS - wszystkie 4 moduły wymagają włączenia opcji podświetlania - wybieramy więc moduły po kolei drzwi i włączamy - VCDS podpowiada, która opcja za to jest odpowiedzialna, w przypadku gdyby były wątpliwości to jutro dopiszę ;)!



ZNANE PROBLEMY:

Sam osobiście mam moduły z końcówką G i oświetlenie ruszyło mi wszędzie poza drzwiami pasażera - przód, okazało się, że nie ma tam PINu nr 3, ale wystarczyło wyjąć cały moduł i wlutować pin i wszystko zaczęło działać.



Pozdrawiam.

Cześć. Tez mam moduły drzwi z końcówka G, sprawdziłem drzwi kierowcy i tylne po stronie kierowcy i u mnie brak tych pinów , pasażera nie sprawdzałem ale zapewne nie ma.

wlutowałeś pin w płytkę i zaczęło działać? to tak się da?i jaki to pin?

[matyxu]

W dniu 18.04.2021 o 18:44, nerwos napisał:

Cześć. Tez mam moduły drzwi z końcówka G, sprawdziłem drzwi kierowcy i tylne po stronie kierowcy i u mnie brak tych pinów , pasażera nie sprawdzałem ale zapewne nie ma.

wlutowałeś pin w płytkę i zaczęło działać? to tak się da?i jaki to pin?

Sorki, dawno nie wchodziłem na forum i nie widziałem - tak jak napisałem w pierwszym poście, PIN nr 3, wlutowałem się do płytki i ruszyło od strzała po zakodowaniu w VCDS.

[Jazon]

W dniu 25.02.2021 o 21:56, matyxu napisał:

Heej, z racji tego że ostatnie dwa dni spędziłem na rozkminianiu i podłączeniu oświetlenia zewnętrznego to chciałbym podzielić się mniej-więcej instrukcją.

Wymagane narzędzia:

• Lutownica
• VCDS
• Torxy
• Zestaw do rozbierania boczków (niewymagane)
• Silikon



Swój zestaw lampek zakupiłem u ryżowych kolegów (koszt ok. 237 zł) - pasują również dla MY2016 - LINK KLIK

Montaż nie jest zbyt trudny, demontujemy klamkę na zewnątrz ciągnąc do góry (tak jakbyśmy chcieli otworzyć drzwi), a następnie przesuwamy w stronę odwrotną do kierunku jazdy. Następnie wyjmujemy czujniki keyless (jeżeli posiadamy) i odkręcamy dwie śrubki torx, które trzymają klamkę, po stronie w której mamy miejsce na lampkę wpuszczamy wiązkę, która jest w zestawie, lampkę mocujemy na swoje miejsce (powinno to wyglądać tak jak na zdjęciu poniżej)

Teraz musimy przeciągnąć przewody z strony wewnętrznej do zewnątrz aby dostać się do modułu - najlepiej gumowymi łącznikami, zrobić w nich dziurkę, wpuścić kable, a następnie uszczelnić silikonem szczelinę żeby zachować szczelność.

Podłączenie pinów - PRZÓD I TYŁ KOSTKA T20

Brązowy - MASA -> do grubego brązowego - najlepiej polutować.
Niebiesko czerwony -> MODUŁY NA PRZODZIE DO PINU NR 3. - TYŁ PIN NR 1.
Tak jak na zdjęciu poniżej

.

Po zamontowaniu musimy wszystko jeszcze zakodować w VCDS - wszystkie 4 moduły wymagają włączenia opcji podświetlania - wybieramy więc moduły po kolei drzwi i włączamy - VCDS podpowiada, która opcja za to jest odpowiedzialna, w przypadku gdyby były wątpliwości to jutro dopiszę ;)!



ZNANE PROBLEMY:

Sam osobiście mam moduły z końcówką G i oświetlenie ruszyło mi wszędzie poza drzwiami pasażera - przód, okazało się, że nie ma tam PINu nr 3, ale wystarczyło wyjąć cały moduł i wlutować pin i wszystko zaczęło działać.



Pozdrawiam.



[Jazon]

Witam u mnie jest modul z literka E czy tez moge sie podpiac w te same miejsca co Ty?

Ostatnim razem chcialem podlaczyc swiatlo czerwone  biale w drzwiach i po sie podpielem pod  pin 1 i zrobilem awarie tyl klapy ( kombi )B9

[Muskel1]

Tu nie tyle końcowa literka jest ważna co cały nr części sterownika. Są 3 różne wersje sterowników drzwi.

Lowline, Midline i Highline

Przykład strona kierowcy:

8W0 959 393 M - lowline- nie obsługuje

8W0 959 593 E/H/M- midline - obsługuje

4M0 959 793 G/E/H - highline obsługuje

Masz białą lampkę led u dołu tapicerki drzwi?
