Schemat instalacji elektrycznej silnika w Audi A4 B8 2.0TDI

[Piniuv6]

Witam potrzebowałbym schemat instalacji silnika do mojej audi a4 b8 2,0 tdi kod silnika CJCB 2013r

mam problem z czujnikiem temperatury i poziomu oleju. stopiły się piny 1 i 2 . Wymieniłem kostkę i czujnik a nadal jest błąd w sterowniku.

jak by ktoś miał taki schemat z opisami to bym był bardzo wdzięczny

[Muskel1]

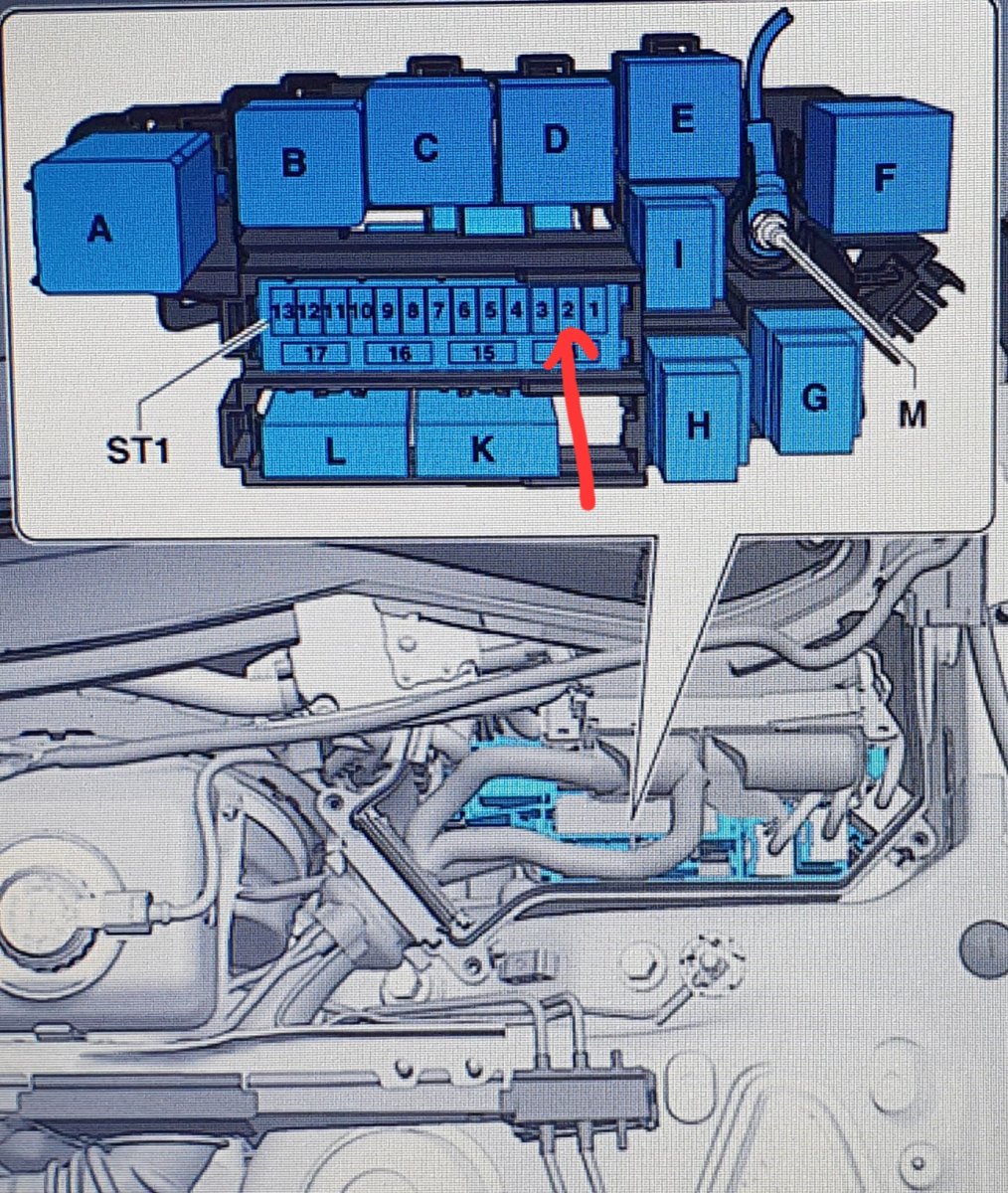

Tego czujnika w misce olejowej?  Jeżeli tak, to pin 2 (brązowy) to masa, pin 1 (czarno-niebieski) zasilanie, idzie ze skrzynki bezpieczników, z bezpiecznika nr 2 w podszybiu.

Edytowane 6 Października 2022 przez Muskel1

[Piniuv6]

Dziękuje Muskel1 za szybka odpowiedź. dzisiaj to sprawdzę i dam znać.

[Piniuv6]

Jeszcze raz ci dziękuję. temat ogarnięty . Faktycznie bezpiecznik...

jak masz dojście do takich danych to proszę sprawdź mi jeszcze który bezpiecznik jest od pompki B cieczy chłodzącej . to jest dodatkowa pompka od chłodnicy EGR . . Zamówiłem już nową kostkę i ją wymienię ale w razie co to bym miał już zciągę.

Mam nadzieję że kiedyś będę mógł się odwdzięczyć. Pozdrawiam

[Muskel1]

Pompa V400 do EGR:

Pin 1 (brązowy) masa

Pin 2 (żółto-czerwony) zasilanie, idzie z bezpiecznika SB 14 w podszybiu.

Pin 3 (czerwono-fioletowy) idzie na pin nr 30 wtyczki sterownika silnika.

Edytowane 7 Października 2022 przez Muskel1

[Piniuv6]

Jeszcze raz bardzo dziękuję. Pozdrawiam.

[ArmiDali]

@Muskel1

Czy dysponujesz może schematem elektrycznym lusterek?

[Muskel1]

O jakim aucie, modelu i roczniku mowa? Bo w profilu widnieje B7 a tu jest temat B8.

[ArmiDali]

Profil jest poprawny. Mam B7 ale znalazłem gdzieś na forum, że da się zaadoptować lusterka z kierunkowskazami (bez line assisst) z B8 do B7. Trzeba niby wziąć dół od B7 i lakierowaną część od B8. Przypuszczam że środek też. Oznacza to niestety cięcie wtyczek i pomyślałem że doszlifuje ten pomysł łącząc sterownik z B8 wraz z wnętrzem lusterka z czarna częścią z B7. Jeśli jednak nie obejdzie się bez r”zeźby” potrzebuje dotrzeć do schematów B7 i B8.

[Muskel1]

Mogę Ci albo schemat z B7, albo schemat z B8 wrzucić. Z rzeźbienia nie mam schematów.

[ArmiDali]

Jeśli masz taką możliwość to prosiłbym o schemat elektryki lusterek dla B8. Opis pinów we wtyczce lusterka od B7 znalazłem w innym wątku:

”

Jeśli chodzi o kostkę samego lusterka (tak która wchodzi do sterownika szyb):

Pin 1: Zasilanie silnika lewo/prawo (czerwony)

Pin 2: Masa silników (biały)

Pin 3: Zasilanie silnika góra/dół (biało/brązowy)

Pin 4: (żółty)

Pin 5: Podgrzewanie szkła (czarny)

Pin 6: Podgrzewanie szkła (czarny)

Pin 7: X

Pin 8: X

Pin 9: Masa silnika składającego (różowy)

Pin 10: Zasilanie silnika składającego (niebieski)

Pin 11: Fotochrom (czarno/szary)

Pin 12: Fotochrom (czarno/zielony)

Pin 13: Pamięć - zasilanie silników (biało/żółty)

Pin 14: Pamięć - sygnał dla silnika lewo/prawo (niebiesko/czerwony)

Pin 15: Pamięć - sygnał dla silnika góra/dół (szaro/żółty)

Pin 16: Pamięć - masa silników (szaro/biały)”.

[ArmiDali]

@Muskel1

Czy jeszcze raz mógłbym prosić o schemat elektryki składanych lusterek w A4 B8.

[Muskel1]

Rok produkcji? Przedlift, polift?

Edytowane 13 Września przez Muskel1

[ArmiDali]

Rocznik 2010 przedliftowy.

[Muskel1]

Szukaj na schematach silniczków V121 i V122.



Türsteuergerät Fahrerseite.pdf Türsteuergerät Beifahrerseite.pdf

[ArmiDali]

@Muskel1 wielkie dzięki. Teraz mogę coś usprawnić.

[berek000]

@Muskel1 Witam. Podawałeś wyżej schemat do kostki pompki od chłodzenia EGR. Czasami wyskakiwał mi błąd P261A00 sporadyczny, a ostatnio już aktywny. Wymieniłem pompkę na nową z firmy Hepu, pompka nie działa i wyskakuje błąd P261C00, po podpięciu kostki do oryginalnej pompki z powrotem P261A00. Sprawdziłem czy jest prąd na pinie nr 2 i go nie ma. Na pinie nr 3 jest jakis sygnał krótko po otwarciu drzwi i caly czas, gdy silnik jest odpalony. Czy mógłbyś doradzić co jest nie tak?

[Muskel1]

Bez pełnego auto-scanu nie doradzam.

[berek000]

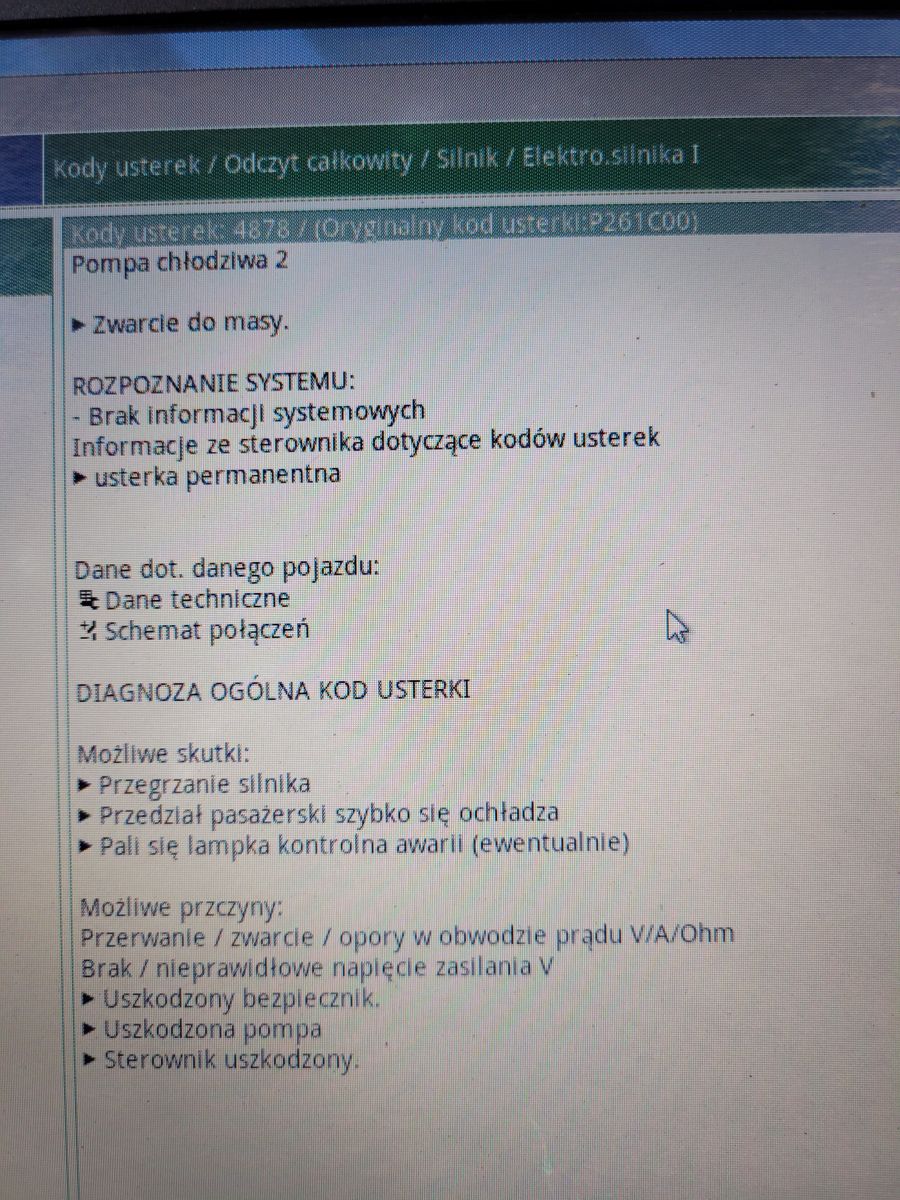

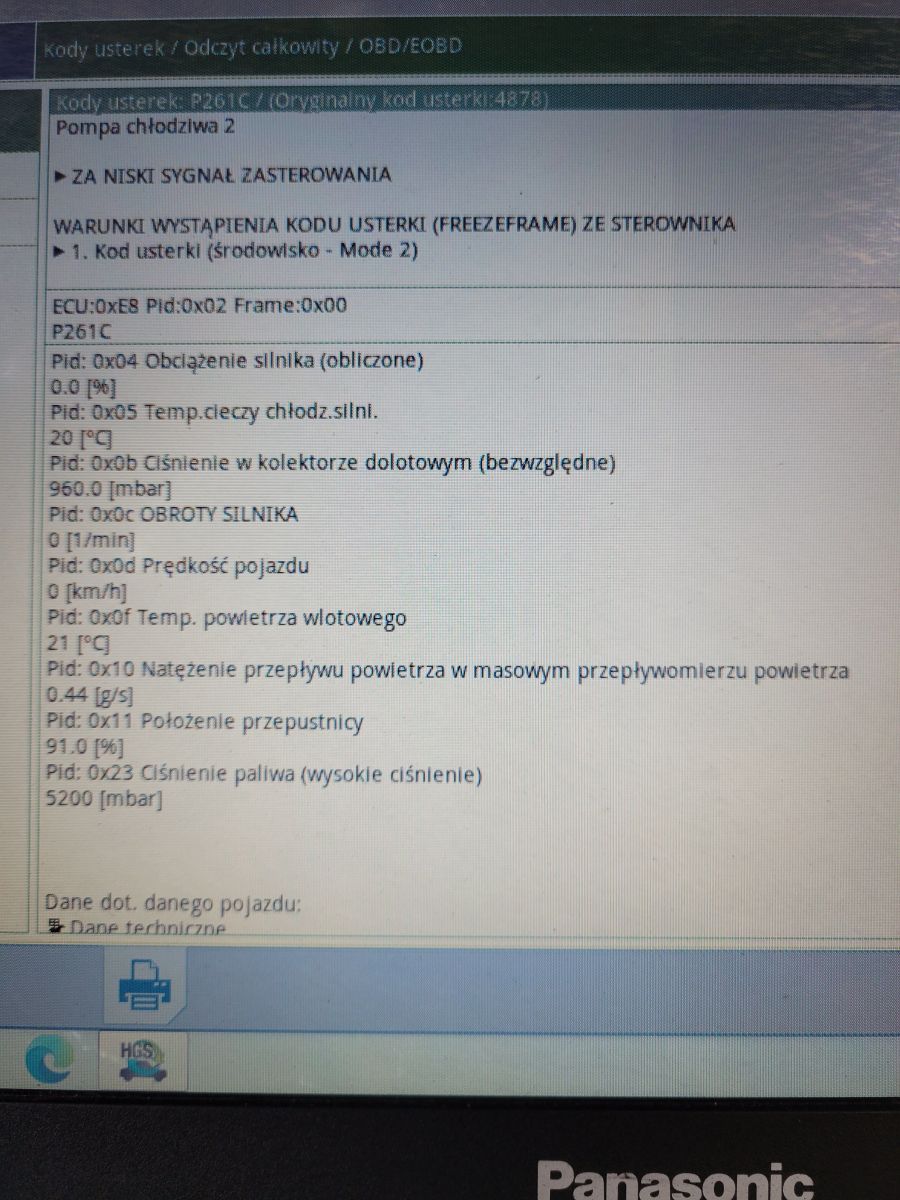

@Muskel1 posiadam zdjęcia z odczytu tego drugiego błędu na nowej pompce-zamienniku z Hepu. Może zamiennik nie zgodzić się z tym modelem i potrzeba oryginału?
