Klimatyzacja cyklicznie wyłącza się w A4 B8


Rekomendowane odpowiedzi

Opublikowano

Witam,



Temat dotyczy silnika 3.2FSI i 3-strefowej klimy.

Wszystko działało bez zarzutu, aż do momentu samoistnego wyłączenia się klimatyzacji.



Okazało się, że nadawała się już do nabicia. Zawiozłem samochód na podstawową obsługę systemu klimatyzacji, sprawdzili szczelność, nabili układ.

Po tych zabiegach klima wciąż nie startowała. Podłączyłem VCDS i ku mojej radości moim oczom ukazał się błąd czujnika jakości powietrza. Zamówiłem, wymieniłem, klima wstaje.

Włącza się na jakiś czas, ładnie chłodzi i nagle przestaje chłodzić. Mija kilka/kilkanaście minut, zmów chłodzi kilka/kilkanaście minut i cykl się powtarza.

W VCDS w bloku, który pokazuje stan sprężarki jest cały czas "0" (uruchomiona). Po ręcznym wyłączeniu wskakuje "5", więc tutaj wszystko działa elegancko.

Teoretycznie, gdyby jakiś czujnik temp. czy ciśnienia był przyczyną wyłączenia sprężarki - powinno się to tu pokazać.

W blokach pomiarowych czujniki temp. wewnętrznej wskazują odpowiednią temp., czujnik temp. w zderzaku również ok. Błędów oczywiście brak.



Jakieś pomysły gdzie mógłbym dalej szukać?

Ma ktoś może opis bloków pomiarowych HVAC? Brnę w to trochę po omacku.

Opublikowano

czy jak się kompresor wyłączy i rośnie temp parownika, to wraz ze wzrostem rośnie prąd sterujący zaworu kompresora? jeśli tak, to układ sterujący pracuje poprawnie i próbuje nadgonić zwiększając wydajność kompresora, i tu mogło by wskazywać na to że w pewnych warunkach zawór sterujący się zawiesza i nie pracuje prawidłowo 🤔

Opublikowano
1 godzinę temu, MaTeo85 napisał(a):

czy jak się kompresor wyłączy i rośnie temp parownika, to wraz ze wzrostem rośnie prąd sterujący zaworu kompresora? jeśli tak, to układ sterujący pracuje poprawnie i próbuje nadgonić zwiększając wydajność kompresora, i tu mogło by wskazywać na to że w pewnych warunkach zawór sterujący się zawiesza i nie pracuje prawidłowo 🤔

Byłbyś w stanie wskazać mi, w których blokach będę widział te wartości? Wartości Amperów widzę, domniemam „zadane” i „zmierzone”. Temperatur jest tu trochę i nie mając opisów będę wróżył.

Opublikowano (edytowane)

Temp. zewn.: 23stC

Temp. silnika: 90stC+

Nastawy na klimatroniku: 16stC, LOW

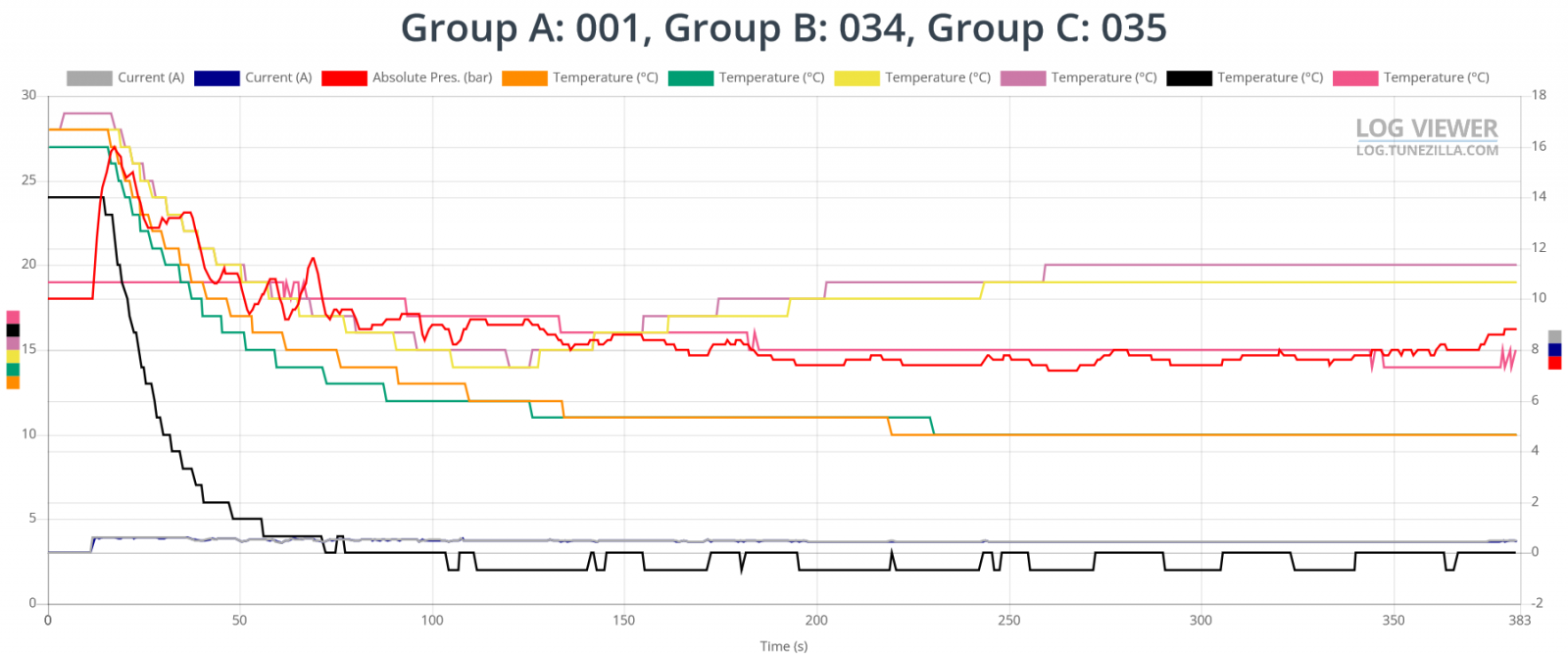

Kiedy klima nie działa (chwile po wyłączeniu się):

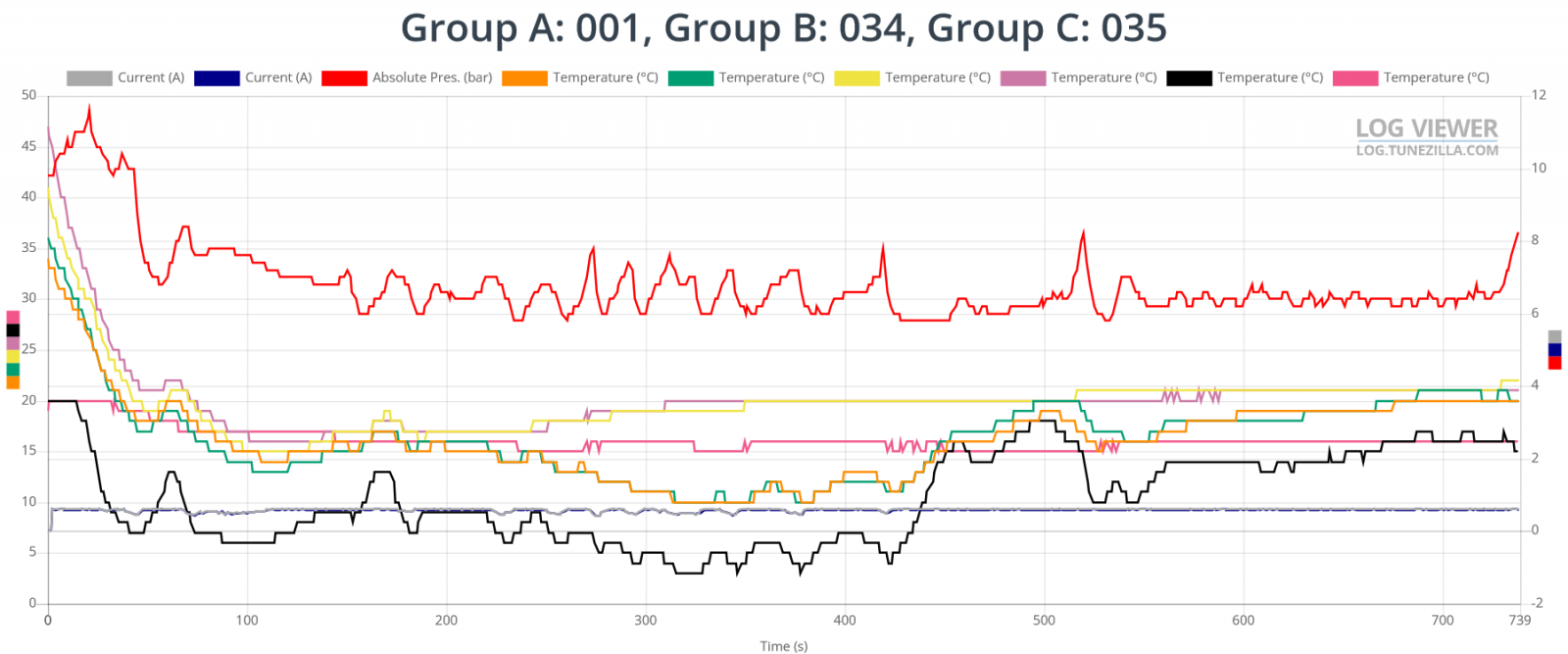

Kiedy klima nie działa (kilka minut po wyłączeniu się):

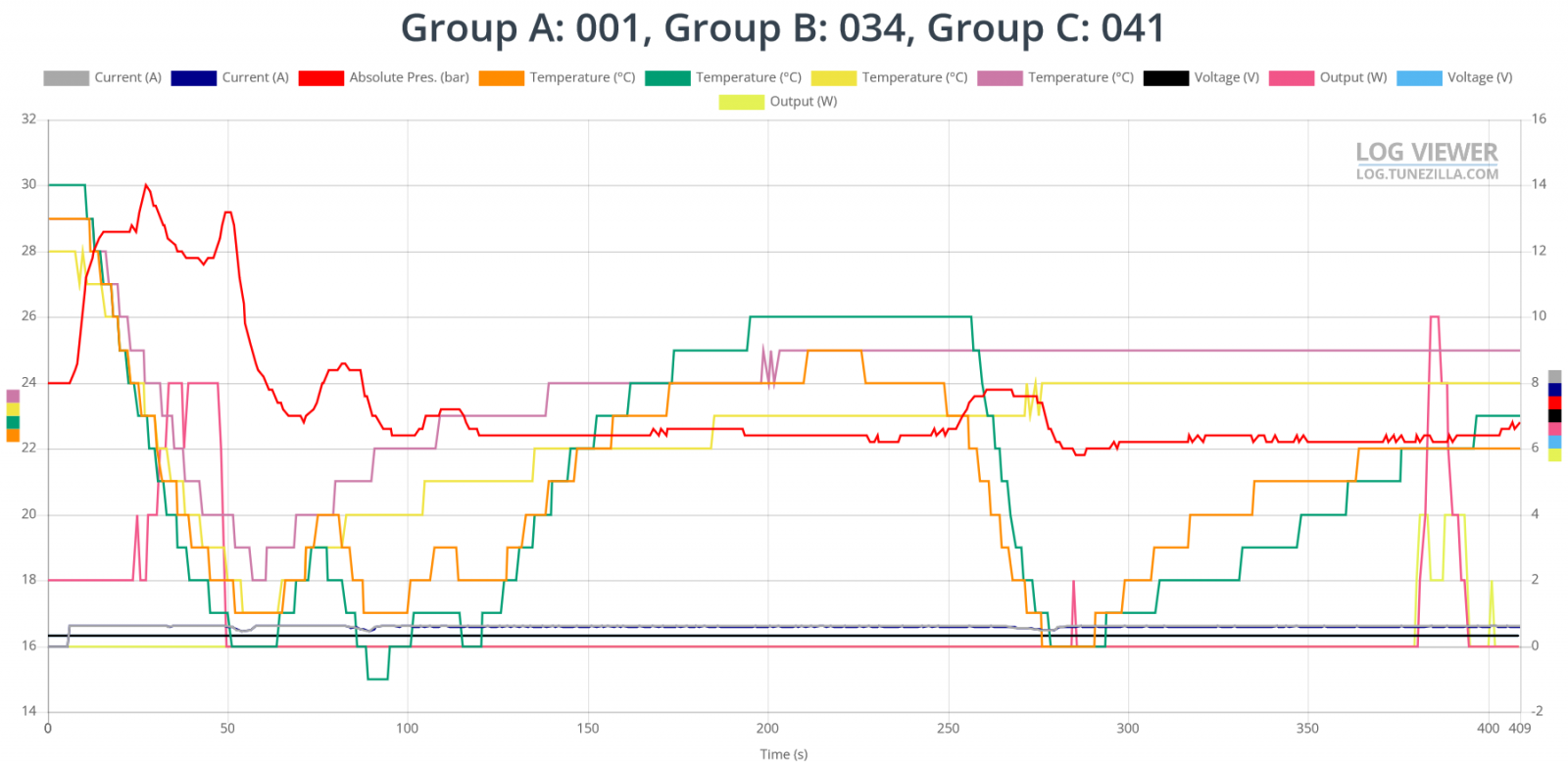

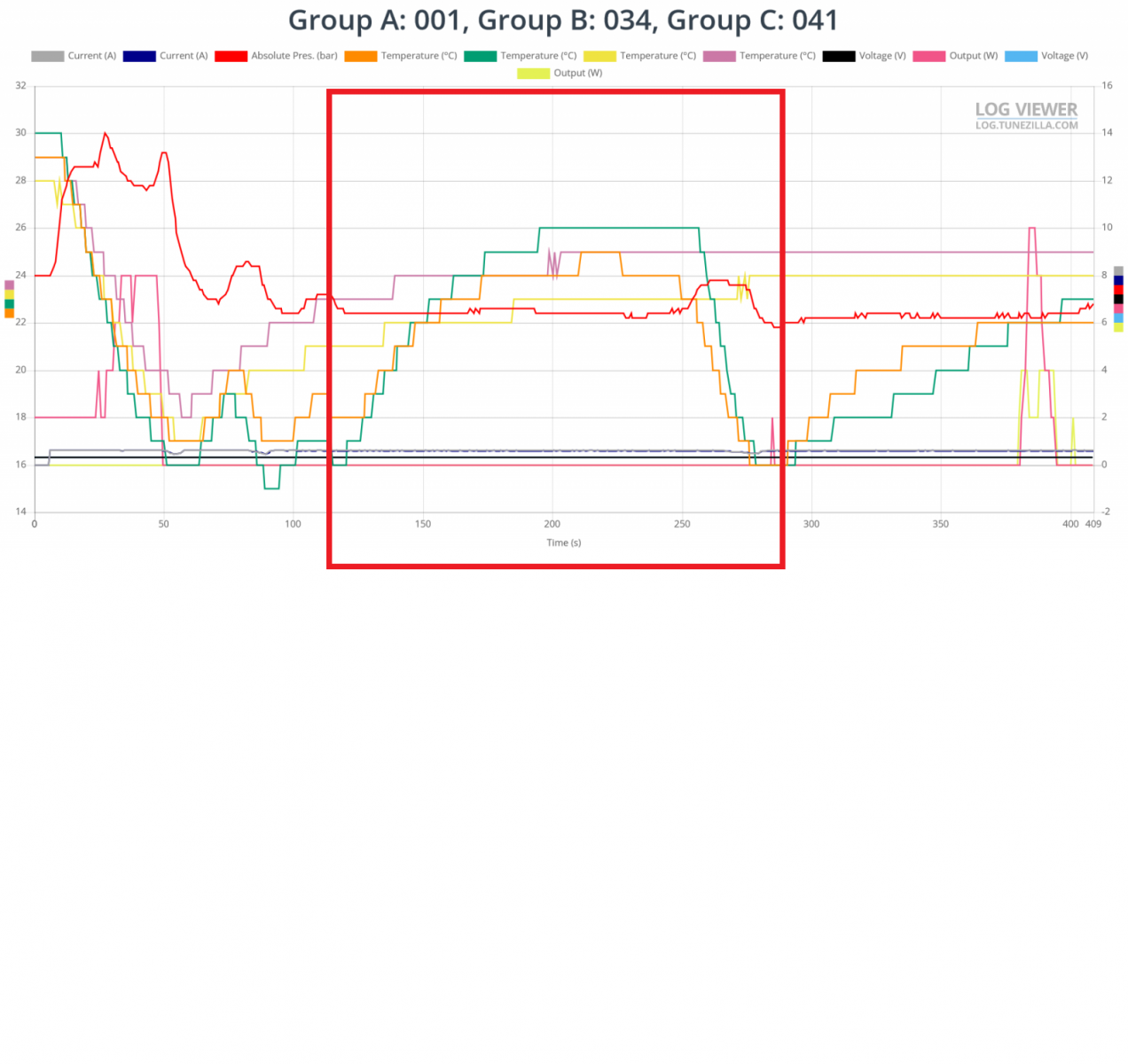

Kiedy klima działa:

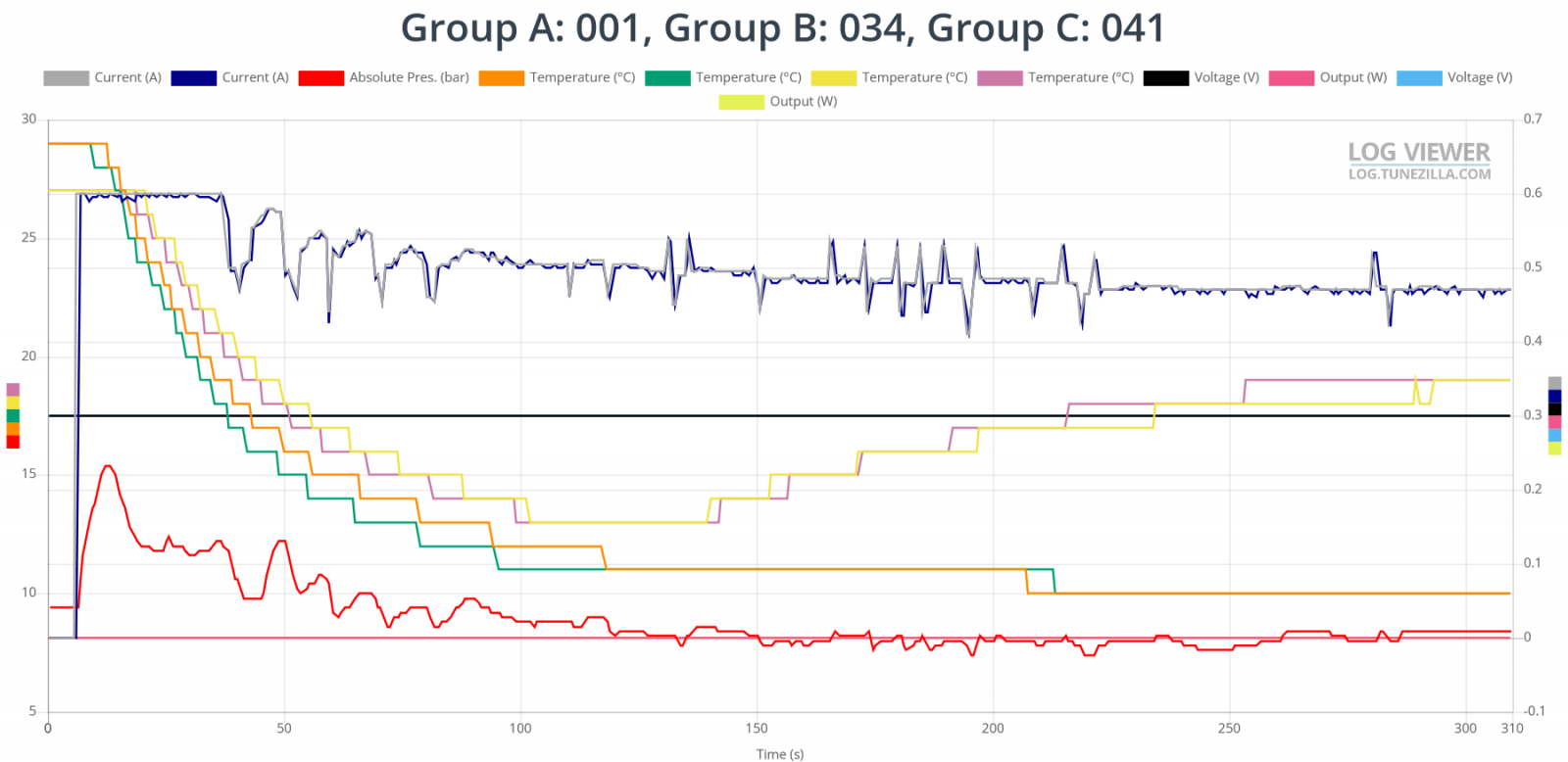

Na samym zapłonie:




















Edytowane przez R4xx
Opublikowano
3 godziny temu, R4xx napisał(a):

Byłbyś w stanie wskazać mi, w których blokach będę widział te wartości? Wartości Amperów widzę, domniemam „zadane” i „zmierzone”. Temperatur jest tu trochę i nie mając opisów będę wróżył.

musiałbym zerknąć czy w elsie coś będzie, bo nie wiem jak jest w nowszych A4 (rozkminiałem tylko B6/B7) jak uda mi się znaleźć chwilę to sprawdzę.

Opublikowano

Wentylatory:



- klima działa







- klima nie działa




- po wył i wł klimatronika



Opublikowano

To masz odpowiedź, wentylator nie chodzi, ciśnienie rośnie jak szalone i z chłodnicy nie ma jak ciepła zbić.

Opublikowano (edytowane)
2 godziny temu, Langista napisał(a):

To masz odpowiedź, wentylator nie chodzi, ciśnienie rośnie jak szalone i z chłodnicy nie ma jak ciepła zbić.


Gdzie więc szukać problemu? Przez VCDS Coolant Fan Control Module J293 włącza się aż miło.


GRUPA 35, pierwsze pole. Przy działającej klimie temperatura schodzi z niemal 30 do nawet 4 stopni. Po wyłączeniu się klimy rośnie jak szalona do 30. To normalne?

Edytowane przez R4xx
Opublikowano

Masz dwa wentylatory czy jeden? Dobrze było by wykonać log tych bloków pomiarowych bo ze screenów średnio widać odpowiedzi zaworu. Zloguj kanał 001, 034 i 041.

Jedno na postoju, drugie w trakcie jazdy najlepiej 90 km/h.

Opublikowano (edytowane)
W dniu 6.05.2024 o 16:46, Langista napisał(a):

Masz dwa wentylatory czy jeden? Dobrze było by wykonać log tych bloków pomiarowych bo ze screenów średnio widać odpowiedzi zaworu. Zloguj kanał 001, 034 i 041.

Jedno na postoju, drugie w trakcie jazdy najlepiej 90 km/h.



Nie działa - log na postoju (nie logowałem gr. 34 bo tam stale bez zmian - 4 wskazania temp. adekwatne do tego, co wewnątrz)

VAGLOGS.COM

VAGLOGS is a fast and easy to use application for displaying, storing, managing and sharing VCDS / VAG-COM logs.



Włączyła się - ruch miejski

VAGLOGS.COM

VAGLOGS is a fast and easy to use application for displaying, storing, managing and sharing VCDS / VAG-COM logs.



Przy upale interwał między włączy się/wyłączy się jest dużo krótszy niż, gdy jadę wieczorem.

Przy upale wyłącza się po 5-6 min i po podobnym czasię włącza się.

Kontrolka AC cały czas zapalona. Jedyne co zaobserwowałem to zależność działa/nie działa od temp w gr. 35.

Edytowane przez R4xx
Opublikowano (edytowane)

Porównując A4 B8 3.0TDI ze sprawną klimą do A5 3.2FSI z niesprawną. A4 w słońcu, A5 w cieniu.

Reszta parametrów wydaje się być zbliżona.






Dotarłem do opisu bloków HVAC:



Group 001
A/C Regulating Valve (N280)
A/C Regulating Valve (N280)

Group 002: Compressor Shut-Off Conditions
Current Shut-Off Condition
Last Shut-Off Condition
Last but One Shut-Off Condition
Last but Two Shut-Off Condition

Group 003: Compressor Load Reduction
    Current Reduct. Request
    Compr. Shut-Off Request
    Load Reduction Request Count

Group 004: Air Flow Flap Control Motor
    Servo Motor (V71) Actual
    Servo Motor (V71) Specified
    Lerned Pos. (V71) Recirc./Closed
    Lerned Pos. (V71) Outside/Open

Group 005: Air Flow Flap Control Motor
    Servo Motor (V71) Actuation
    Servo Motor (V71) Operating Status
    Servo Motor (V71) Notlaufstatus
    Servo Motor (V71) Position

Group 006: Defroster Flap Control Motor (V107)
    Servo Motor (V107) Actual
    Servo Motor (V107) Specified
    Lerned Pos. (V107) Closed
    Lerned Pos. (V107) Windshield/Open

Group 007: Defroster Flap Control Motor (V107)
    Servo Motor (V107) Actuation
    Servo Motor (V107) Operating Status
    Servo Motor (V107) Notlaufstatus
    Servo Motor (V107) Position

Group 008: Air Recirculation Flap Control Motor (V113)
    Servo Motor (V113) Actual
    Servo Motor (V113) Specified
    Lerned Pos. (V113) Frischluft/Geschl.
    Lerned Pos. (V113) Recirc./Open

Group 009: Air Recirculation Flap Control Motor (V113)
    Servo Motor (V113) Actuation
    Servo Motor (V113) Operating Status
    Servo Motor (V113) Notlaufstatus
    Servo Motor (V113) Position

Group 010: Right Footwell Flap Control Motor (V109)
    Servo Motor (V109) Actual
    Servo Motor (V109) Specified
    Lerned Pos. (V109) Open
    Lerned Pos. (V109) Closed

Group 011: Right Footwell Flap Control Motor (V109)
    Servo Motor (V109) Actuation
    Servo Motor (V109) Operating Status
    Servo Motor (V109) Notlaufstatus
    Servo Motor (V109) Position

Group 012: Left Footwell Flap Control Motor (V108)
    Servo Motor (V108) Actual
    Servo Motor (V108) Specified
    Lerned Pos. (V108) Open
    Lerned Pos. (V108) Closed

Group 013: Left Footwell Flap Control Motor (V108)
    Servo Motor (V108) Actuation
    Servo Motor (V108) Operating Status
    Servo Motor (V108) Notlaufstatus
    Servo Motor (V108) Position

Group 014: Left Chest Vent Control Motor (V110)
    Servo Motor (V110) Actual
    Servo Motor (V110) Specified
    Lerned Pos. (V110) Closed
    Lerned Pos. (V110) Open

Group 015: Left Chest Vent Control Motor (V110)
    Servo Motor (V110) Actuation
    Servo Motor (V110) Operating Status
    Servo Motor (V110) Notlaufstatus
    Servo Motor (V110) Position

Group 016: Right Chest Vent Control Motor (V111)
    Servo Motor (V111) Actual
    Servo Motor (V111) Specified
    Lerned Pos. (V111) Closed
    Lerned Pos. (V111) Open

Group 017: Right Chest Vent Control Motor (V111)
    Servo Motor (V111) Actuation
    Servo Motor (V111) Operating Status
    Servo Motor (V111) Notlaufstatus
    Servo Motor (V111) Position

Group 018: Left Temperature Flap Control Motor (V158)
    Servo Motor (V158) Actual
    Servo Motor (V158) Specified
    Lerned Pos. (V158) Closed
    Lerned Pos. (V158) Open

Group 019: Left Temperature Flap Control Motor (V158)
    Servo Motor (V158) Actuation
    Servo Motor (V158) Operating Status
    Servo Motor (V158) Notlaufstatus
    Servo Motor (V158) Position

Group 020: Right Temperature Flap Control Motor (V159)
    Servo Motor (V159) Actual
    Servo Motor (V159) Specified
    Lerned Pos. (V159) Closed
    Lerned Pos. (V159) Open

Group 021: Right Temperature Flap Control Motor (V159)
    Servo Motor (V159) Actuation
    Servo Motor (V159) Operating Status
    Servo Motor (V159) Notlaufstatus
    Servo Motor (V159) Position

Group 022: Rear Temperature Flap Control Motor (V137)
    Servo Motor (V137) Actual
    Servo Motor (V137) Specified
    Lerned Pos. (V137) Closed
    Lerned Pos. (V137) Open

Group 023: Rear Temperature Flap Control Motor (V137)
    Servo Motor (V137) Actuation
    Servo Motor (V137) Operating Status
    Servo Motor (V137) Notlaufstatus
    Servo Motor (V137) Position

Group 032: Power Supply
    Voltage Output (5V)
    Voltage Output (12V)
    Temp. Selection Rear (G538)
    Current Consumpt. Servo Motors

Group 033
    Remaining Time Basic Setting


Group 034: Temperatures I
    Outlet Temp. Dashb. Left (G385)
    Outlet Temp. Dashb. Right (G386)
    Outlet Temp. Footw. Left (G261)
    Outlet Temp. Footw. Right (G262)

Group 035: Temperatures II
    Outlet Temp. Evaporator (G263)
    Temperature
    Ambient (G17) Temperature


15:08:11 Group 036: Temperaturfühler/Gebläse Schalttafel
    Dash Panel (G56) Temperature
    Blower (V42) Temp. Sensor
    Coolant Temperature (CAN)
    Idle Speed Increase

Group 037: Vehicle Status
    Engine Speed
    Vehicle Speed
    Compressor Torque Status
    Compressor Torque

Group 038: Seat Ventilation && Voltages
    Status Driver Seat Ventilation
    Status Passenger Seat Ventilation
    Voltage via CAN (Terminal 58d)
    Voltage via CAN (Terminal 58s)

Group 039
    Blower Request (V7/V177)

    Air Quality Sensor (G238)
    Fresh/Recirculated Air Request


Group 041: Photo Sensor for Sunlight Penetration (G107)
    Sensor (G107) Left Side
    Sensor (G107) Left Side
    Sensor (G107) Right Side
    Sensor (G107) Right Side

Group 042: Terminals && Voltage
    Status (CAN) Terminal 15
    Status (CAN) Terminal 75/X

    Voltage (Terminal 30)

Group 043
    Standing Time Engine/Ignition
    Windshield Wiper Operating Status


Group 044: Seat Heating/Venting I (Front Left)
    Seat Heating Stage Left
    Output Reduct. Seat Heat. Left
    Seat Venting Stage Left


Group 045: Seat Heating/Venting I (Front Right)
    Seat Heating Stage Right
    Output Reduct. Seat Heat. Right
    Seat Venting Stage Right


Group 046
    Rear Window Heat. (Z1) Actuation
    Seat Occupation Passenger (Belt Buckle)
    Seat Occupation Passenger (Mat)


Group 047: Additional Heater (Z35)
    Additional Heater Actuation (Z35)


Group 048: Auxiliary Heating/Ventilation I
    Aux. Heat./Vent. ON-Signal
    Coolant Temp. Auxiliary Heating
    Add. Air Heating Request Signal
    Add. Air Heating Deactivation

Group 049: Auxiliary Heating/Ventilation II
    Aux. Heat./Vent. ON-Signal
    Aux. Heat./Vent. Request

    Max. Remaining Aux.Heat. ON-Time

Group 050
    Clock
    Temperature
    Temperature

Group 052: Personalisation (Keys)
    Key (Ignition)
    Count
    Key Condition


Group 053
    Electrical Shut-Off
    Generator Load
    Status Shut-Off
    Blower Speed Request

Group 054: Multi Media Interface (MMI) Display
    MMI-Display Request
    MMI-Anzeige Feedback


Group 055: Exterior Mirror Heating
    Mirror Heating Left/Right (Z4/Z5)


Group 056: Refrigerant
    Refrigerant Pressure (G395)
    Refrigerant Signal


Group 057: Refrigerant
    High Pressure Shut-Off Counter


Group 058: Air Quality Sensor (G238)
    Air Quality Sensor (G238)
    Air Quality Sensitivity (G238)
    NOx-Ratio Air Quality (G238)
    CO-Ratio Air Quality (G238)

Group 059: Sensor for Air Humidity (G355)
    Dew Point (Calculated)
    Relative Humidity Windshield
    Reference Temperature (G355)
    Windshield Temperature

Group 060
    Switch (F4) Back-Up Lights
    Unit for Temperature Display

Group 065: Fresh Air Blower Control Unit (J126)
    Air Blower int. Temp. (J126)
    Air Blower (J126) Status

Group 066: Fresh Air Blower (V2)
    Air Blower (V2) Current (spec.)

    Air Blower (V2) Voltage (act.)
    Air Blower (V2) Voltage (spec.)

Group 076: Anz.-/Bedieneinheit Tasten && Dreh-/Drucksteller
    Anz.-/Bedieneinheit Tasten 1
    Anz.-/Bedieneinheit Tasten 2
    Dreh-/Drucksteller links Position
    Dreh-/Drucksteller rechts Position

Group 078: Sollausblastemperaturen bzw. Temperaturkennlinien
    Temperatur- kennlinie links
    Temperatur- kennlinie rechts
    Ausblastemp. links (Soll)
    Ausblastemp. rechts (Soll)

Group 079: Absperrventil für Kühlmittel (N297 ODER N422)
    Absperrventil Kühlmittel
    Absperrventil Fehlerzähler
    Absperrventil Anforderung
    Spannung/Stellm. Fehlerzähler

Group 080 (oops, missing that one from my log capture)

Group 081: Betriebsdaten
    Betriebzeit Kompressor
    Umschaltzähler AC/ECON
    Anz. Anford. Umluftbetrieb
    Anz. Anford. Umluftbetrieb

Group 082
    Fehlerspeicher Löschungen
    Einschaltzähler STH>KLIMA
    Einschaltzähler KLIMA>STH
    Beschlagzähler Taupunkt/Frontsch.

Group 087: Additional Information for Basic Setting Interruption (MVB 003)
    Shut-Off Reason (at Interrupt.)
    Engine Speed (at Interrupt.)
    Refr. Pressure (at Interrupt.)
    Interrupt. Reas. Status

Group 087: Additional Information for Basic Setting Interruption (MVB 003)
    Shut-Off Reason (at Interrupt.)
    Engine Speed (at Interrupt.)
    Refr. Pressure (at Interrupt.)
    Interrupt. Reas. Status

Group 088: Additional Information for Basic Setting Interruptio (MVB 001)
    Basic Setting Enabling
    Abbruchort Grundeinstellung
    Abbruchursache Grundeinstellung



Stany sprężarki:


- 0 = Sprężarka WŁĄCZONA
- 1 = Sprężarka WYŁĄCZONE: Zbyt wysokie ciśnienie czynnika chłodniczego (> 32 bar)
- 2 = kompresor OFF: Podstawowe ustawienie nie zostało wykonane
- 3 = Kompresor WYŁĄCZONY: Zbyt niskie ciśnienie czynnika chłodniczego (< 2,0 bara)
- 5 = Wyłączony kompresor: Wykrywanie rozruchu silnika
- 6 = Wyłączony kompresor: Tryb ECON aktywny
- 7 = Wyłączony kompresor: System A/C / WENTYLATOR WYŁ.
- 8 = Sprężarka WYŁĄCZONA: Temperatura zewnętrzna za niska (< 3,0 °C)
- 10 = Wyłączony kompresor: Zbyt niskie napięcie systemu pojazdu (< 10,1 V)
- 11 = Sprężarka WYŁĄCZONA: Temperatura silnika jest zbyt wysoka (> 118 °C)
- 12 = Wyłączenie sprężarki: Wyłączenie wymagane przez sterowanie silnikiem
- 13 = Sprężarka WYŁĄCZONE: Napięcie układu pojazdu jest zbyt wysokie (> 17 V)
- 14 = Sprężarka WYŁĄCZONY: Temperatura parownika jest zbyt niska
- 16 = Sprężarka WYŁĄCZA: Wadliwa aktywacji sprężarki
- 17 = Sprężarka WYŁĄCZNA: Brak lub nieprawdopodobny czujnik ciśnienia sygnału
- 18 = Wyłączenie sprężarki: Wyłączanie prędkości pojazdu
- 19 = Wyłączenie sprężarki: Wyłączenie wymagane przez Central Electronics Control (Zarządzanie Obciążeniem)

Edytowane przez R4xx
Opublikowano

Wygląda mi to na zapchaną dyszę rozprężną, na parowniku ciągle 24 stopnie i stałe ciśnienie. To że temperatury stoją dęba też jest dziwne. Próbowałeś nastaw podstawowych siłowników klap powietrza?

Opublikowano (edytowane)
W dniu 8.05.2024 o 17:23, Langista napisał(a):

Wygląda mi to na zapchaną dyszę rozprężną, na parowniku ciągle 24 stopnie i stałe ciśnienie. To że temperatury stoją dęba też jest dziwne. Próbowałeś nastaw podstawowych siłowników klap powietrza?

Nie mogę przejść z Measuring Blocks do "Switch To Basic Settings". Chyba, że robi się to inaczej.



Wrzucam wykresy ze sprawnej klimy w B8 i niesprawnej z A5. Może porowównanie uwidoczni coś więcej.



A4 (Prąd, Prąd, Ciśnienie, Temp_wewn1, Temp_wewn2, Temp_wewn3, Temp_wewn4, Sygnał_czujnika_z_deski1, Sygnał_czujnika_z_deski2, Napięcie):




A5 (Prąd, Prąd, Ciśnienie, Temp_wewn1, Temp_wewn2, Temp_wewn3, Temp_wewn4, Sygnał_czujnika_z_deski1, Sygnał_czujnika_z_deski2, Napięcie):

Temp. w samochodzie od 120sekundy rośnie od 16 do 26 stopni mimo włączonej klimy. Na zewnątrz było około 16 stopni. Ogrzewanie się włączyło? Klima wg. wykresu jest na chodzie.



A4 (Prąd, Prąd, Ciśnienie, Temp_wewn1, Temp_wewn2, Temp_wewn3, Temp_wewn4, Temp_czegoś_pod_maską, Temp_zewn.):




A5 (Prąd, Prąd, Ciśnienie, Temp_wewn1, Temp_wewn2, Temp_wewn3, Temp_wewn4, Temp_czegoś_pod_maską, Temp_zewn.):




Z moich obserwacji:


Tego stanu nie powinno być.




Edytowane przez R4xx
Opublikowano

Macie pomysł jak sprawdzić zawór sterujący płyn chłodzący nagrzewnicy i silniki nastawcze klap nawiewów?

Kończą mi się pomysły.



Swoją drogą zawór sprężarki jest wysterowany większym prądem niż w A4, ale może tak ma być.

A4: (czarna linia - temp. na parowniku)




A5: (czarna linia - temp. na parowniku)


Opublikowano

Przy okazji wyszła awaria dodatkowej pompy wody. Wymiana nic nie zmieniła w kwestii klimy. Nie mam już pomysłu. 😁

Opublikowano

Jeśli chcesz dodać odpowiedź, zaloguj się lub zarejestruj nowe konto

Jedynie zarejestrowani użytkownicy mogą komentować zawartość tej strony.

Zarejestruj nowe konto

Załóż nowe konto. To bardzo proste!

Zarejestruj się

Zaloguj się

Posiadasz już konto? Zaloguj się poniżej.

Zaloguj się
  • Ostatnio przeglądający   0 użytkowników

    • Brak zarejestrowanych użytkowników przeglądających tę stronę.
×
×
  • Dodaj nową pozycję...
