43 minuty temu, Lukasz_mk2 napisał(a):

działa

To pewnie tak zrobię,bo przeciągnięcie tego przez tą gumę wydaje się nie do zrobienia

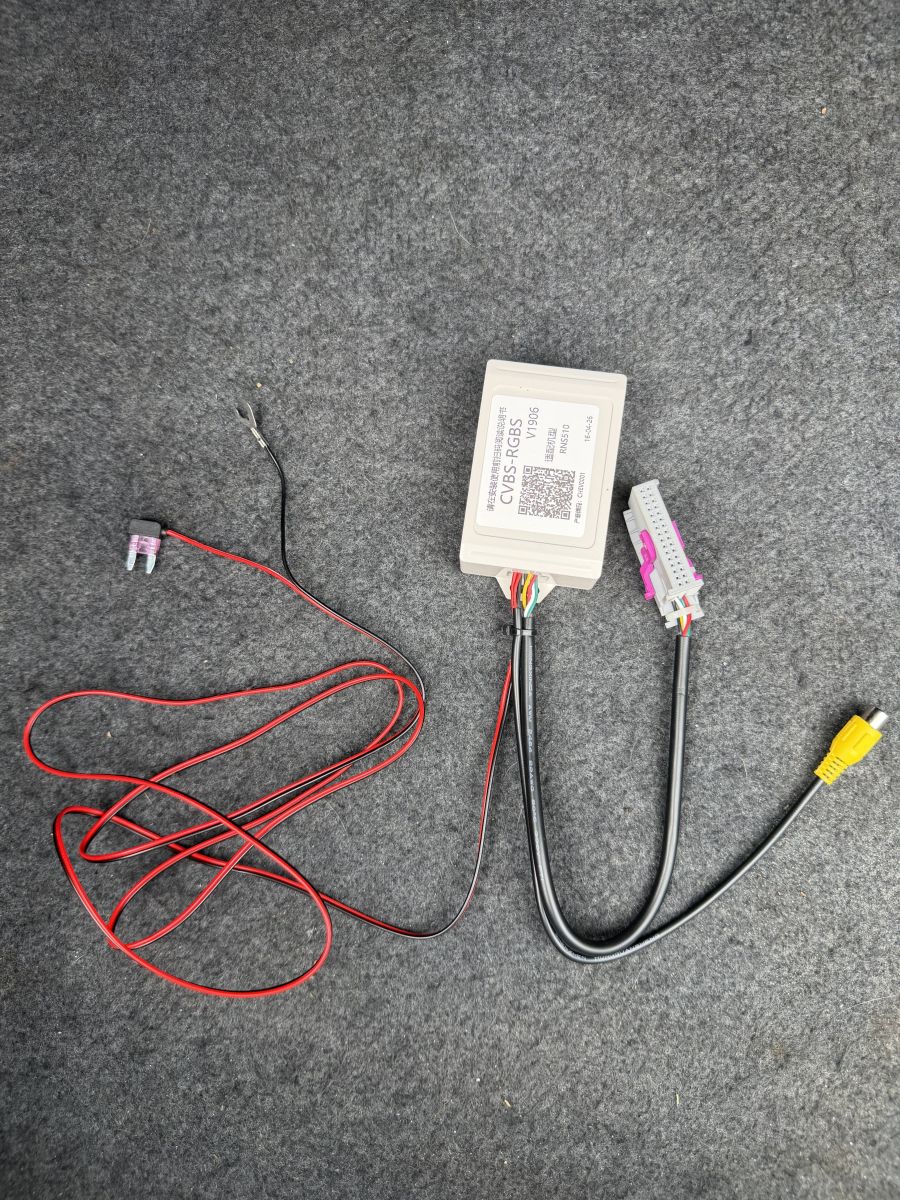

Cześć, na wstępie chcę zaznaczyć że jestem zielony w elektryce ale już pomijając ten fakt to utknąłem na pewnym etapie, na 1 zjęciu idąc od prawej strony to:

-podłączam żółtą wtyczkę z żółtą wtyczką od kamery

-szarą wtyczkę podłączam do rnse

- czerwony i czarny to jest zasilanie tego modułu, czerwony z bezpiecznikiem ucinam końcówkę i podłączam pod (87) przekaźnik według schematu oraz czarny z oczkiem podłączam pod (86) masę przekaźnika, dobrze rozumiem???

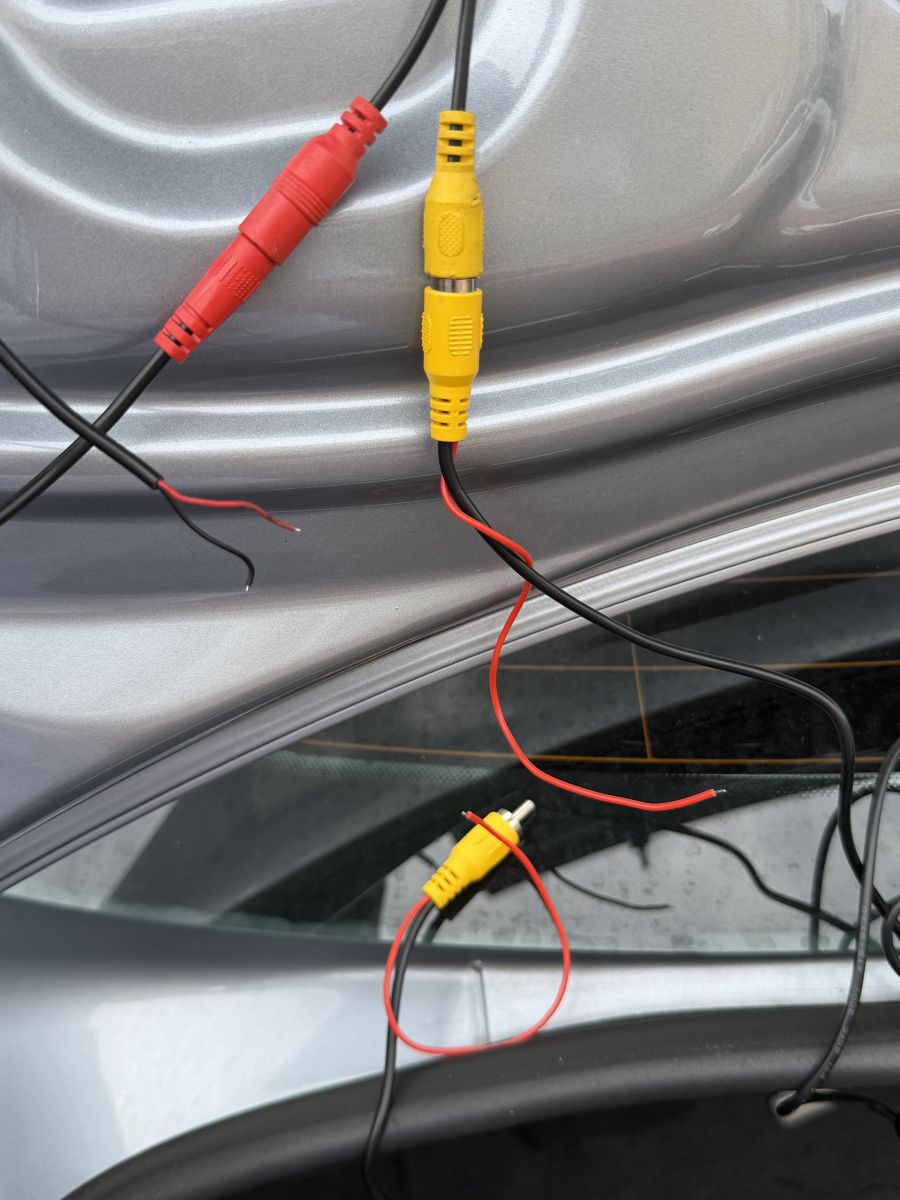

Natomiast na drugim zdjęciu od kamery wychodzą dwa przewody:

-żółty(obraz) z czerwonym przewodem, co muszę zrobić z tym czerwonym przewodem z jednej i drugiej strony???

-czerwony(zasilanie kamery) z czerwonym i czarnym przewodem, też nie wiem co mam z tym zrobić.

Myślę że czerwone kabelki z (czerwonej i żółtej wtyczki) mostkuje ze sobą a czarny z(czerwonej wtyczki) ciągnę do przekaźnika (86) dobrze myślę czy nie??? Z góry bardzo dziękuję.

Skąd to kupiłeś?

Moduł, kostkę z linków poza kamerką i przekaźnikiem, kabelek tez zostawiłem taki jaki dali

Edytowane 7 Czerwca7 Cze przez Jezior_

Do żadnego nie było instrukcji?

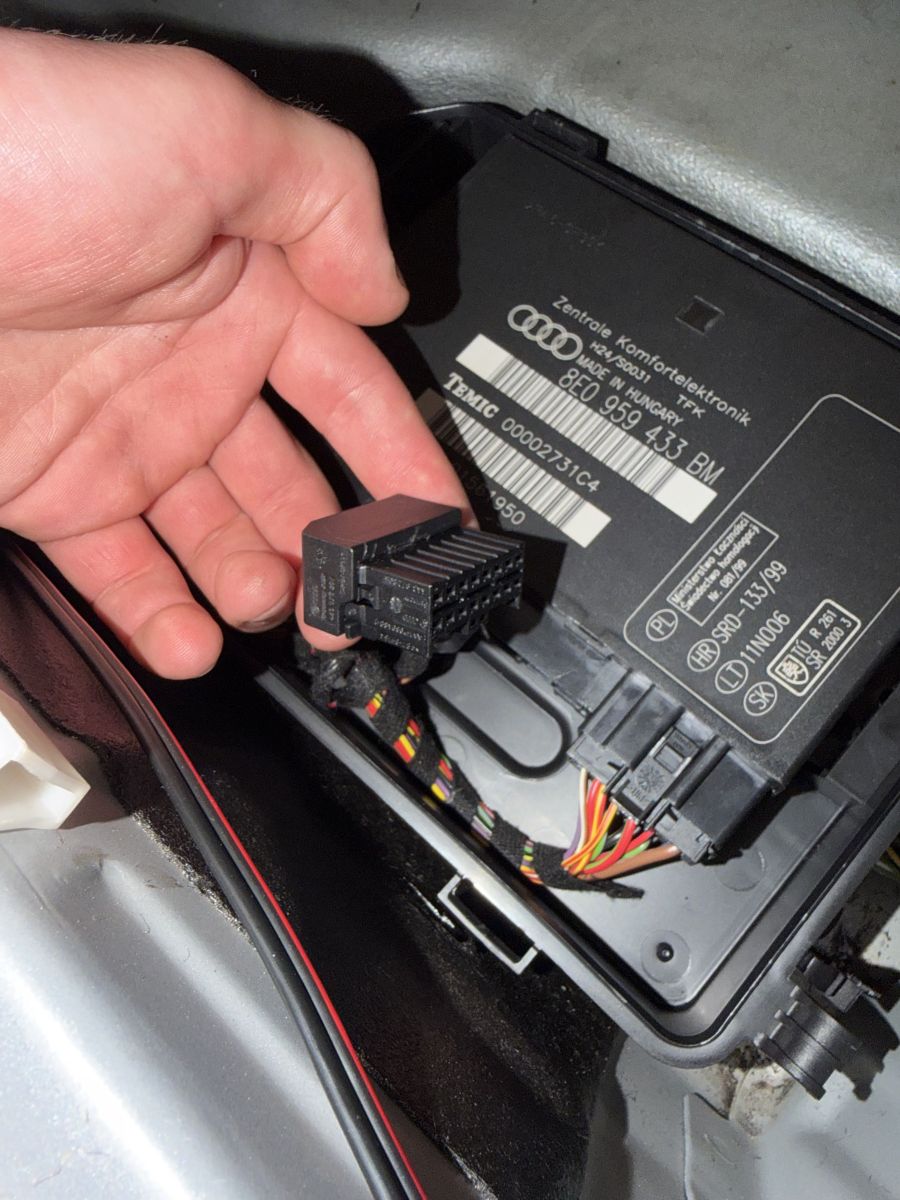

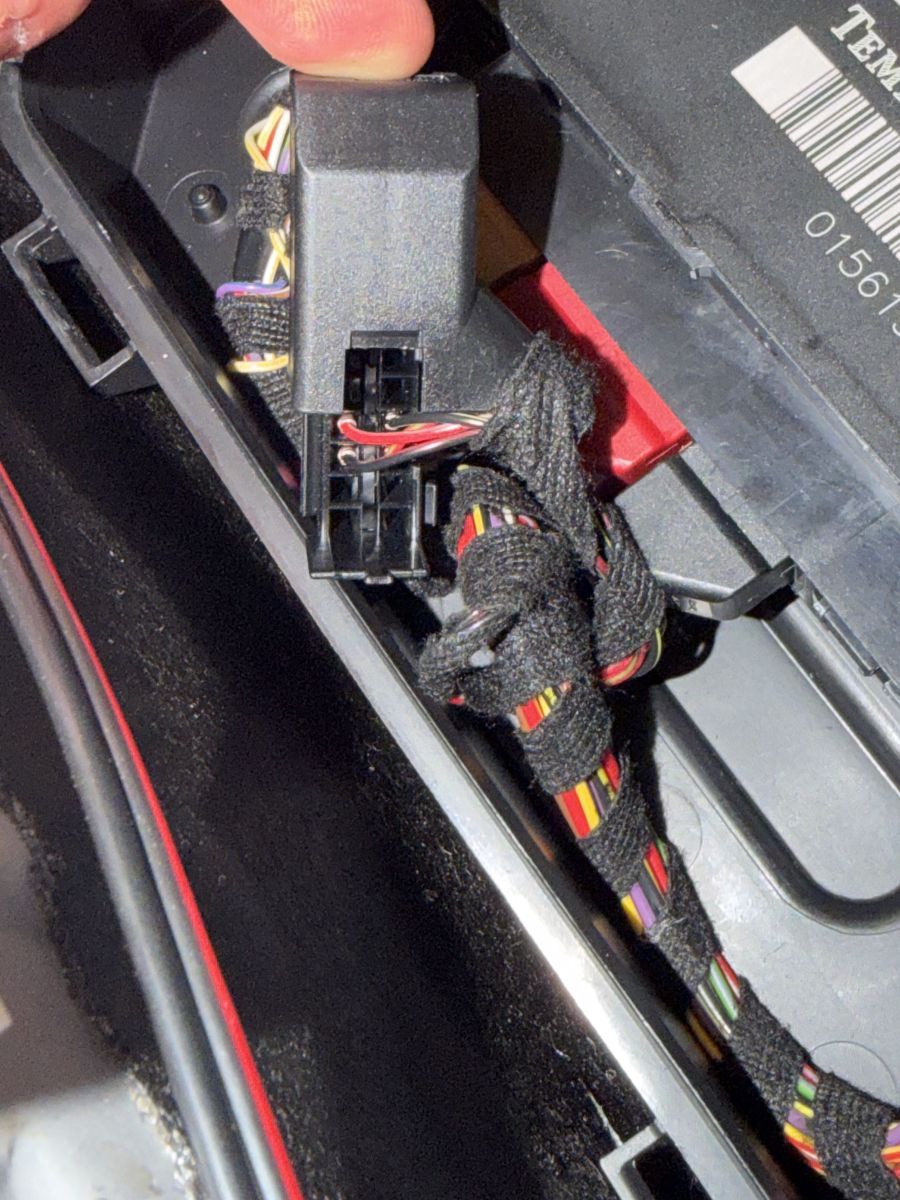

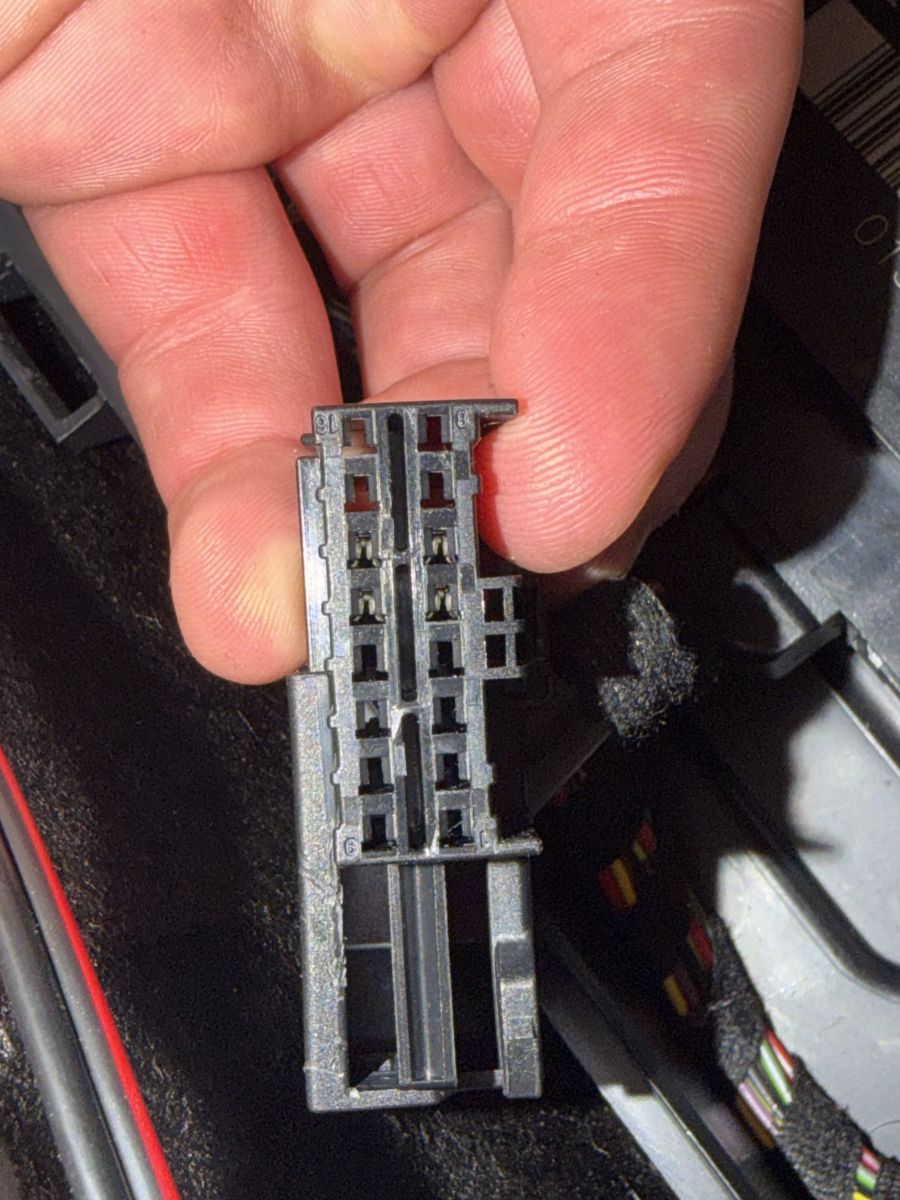

Kolejny problem mam bo w MK w 3 wtyczce nie mam obsadzonego pin7 (mam tylko 5,6,13,14 obsadzone), co w takiej sytuacji zrobić?

Z tego co wiem, to w innej kostce jest ten sygnał

Nie wiem która to kostka, pamiętam że też szukałem gdzie się da opisu wyjść tego modułu komfortu i znalazłem, z tego co pamiętam to był biało-niebieski kabelek.

Edytowane 12 Czerwca12 Cze przez Langista

nie ta kostka, sygnał masz w kostce 12 pinowej a nie 16 pinowej.

chyba coś źle podłączam bo się spala bezpiecznik od świateł wstecznych

Jak nie masz reversa w MK to bierz z MCE...
Jak masz przekaźnik to z punktu zasilania bierzesz stały plus na styk 30 przekaźnika a na wyjściu czyli 87 dajesz zasilanie dla kamery, dla modułu i dla aktywacji w rnse (na pin C2)
Na cewkę dajesz masę + zasilanie ze wstecznego, żeby przkeaźnik łapał po wbiciu wstecznego.

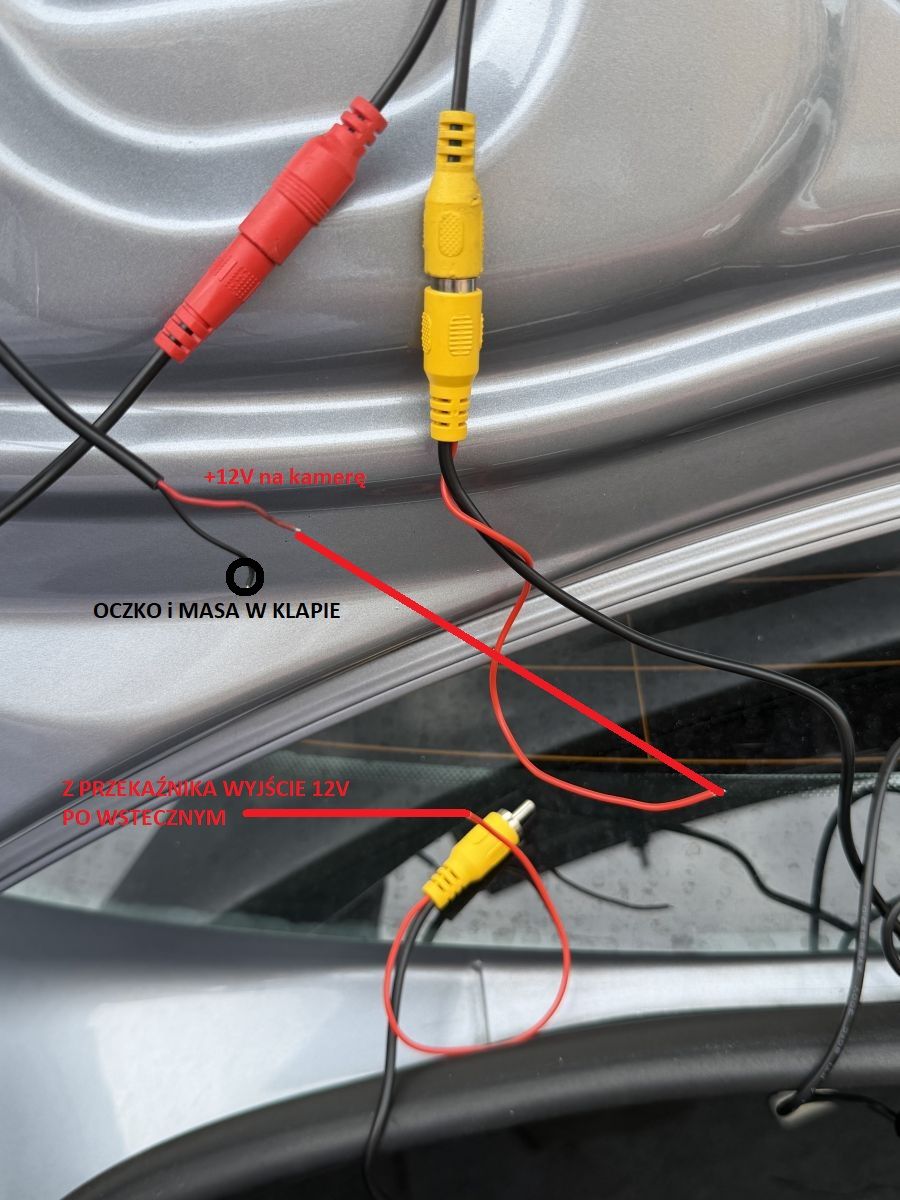

Ten kabel czerwony przy kablu sygnałowym z zółtą wtyczką możesz wykorzystać do zasilania kamery, wtedy nie trzeba ciągnąć dodatkowego przewodu do klapy i na wyjściu czerwony łączysz z tym czerwonym od zasilania kamery a masowy (czarny gdzieś do śrubki w klapie - masa).

staly plus-30(niebieski)
kablem z mk po wstyecznym do przekaznika-85(czarny)
kablem z masy przy podstoponicy do-86(biały)
z pinu c2 z RNSE, plusowy z kamery i modulu do-87(żółty)
(minusowym kablem z kamery podpialem sie do masy w bagazniku,minusowym z modulu podlaczylem sie do masy przy podstopnicy)
dodam zdjecia moze ktos mnie nakieruje gdzie popelniam blad :(

Zwierając 85 z 86 zrobiłeś czyste zwarcie...

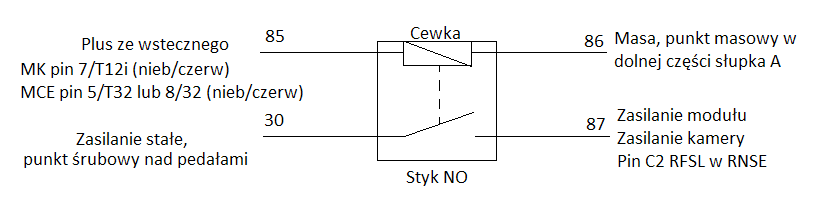

Masz schemat podłącz według tego i będzie dobrze...

W jakim celu jest ta zworka między białym a czarnym przy podstawce przekaźnika ? Co autor miał na myśli ?

Edytowane 14 Czerwca14 Cze przez kamil-vag

Moze to głupio zabrzmi ale mógłbyś mi napisać co mam zmienić bo ja już głupi jestem od tego wszystkiego i nie rozumiem.

Edit: wydaje mi się że wszystko dobrze podłączam tak jak na schemacie czyli

30- stały plus

85- plus ze wstecznego od mk

86- masa przy podstopnicy

87- czerwone przewody od kamery i modułu oraz pin c2 z rnse

Czarne przewody od kamery i modułu podpiąłem do masy auta

EDIT: JUŻ ZROZUMIAŁEM GDZIE BYŁ BŁĄD, BŁĄD BYŁ W PRZEKAŹNIKU TAK JAK KAMIL NAPISAŁ ZWARCIE 85 z 86, JA NIC NIE DOKŁADAŁEM TAKI POPROSTU KUPIŁEM PRZEKAŹNIK, PRZECIĄŁEM TĘ POLACZENIE I NAGLE PRZESTAŁO PALIĆ BEZPIECZNIKI I ZACZĘŁY DZIAŁAĆ CZUJNIKI (kamera jeszcze nie wiem bo nie zrobiłem adaptacji, ale obstawiam że będzie działać)

Dziękuję wszystkim za pomoc.

Edytowane 14 Czerwca14 Cze przez Jezior_
