[ALL B5 B6 B7] Schematy układów elektrycznych, złącza, wiązki, piny - dane

[loleqxD]

Witam potrzebuję schemat wiązki opis pinów a4 b6 by poprzekładać do kompa a6 c5

[loleqxD]

W dniu 24.10.2019 o 15:51, loleqxD napisał:

Witam potrzebuję schemat wiązki opis pinów a4 b6 by poprzekładać do kompa a6 c5

EDIT

[Iptables]

Linki z pierwszego postu nie działają.

[Monti]

Ma ktoś schemat instalacji Czujnika zmierzchu, lusterka fotochrom, włącznika świateł oraz przełącznika clh i drl? Pozdrawiam.

[pelonek1]

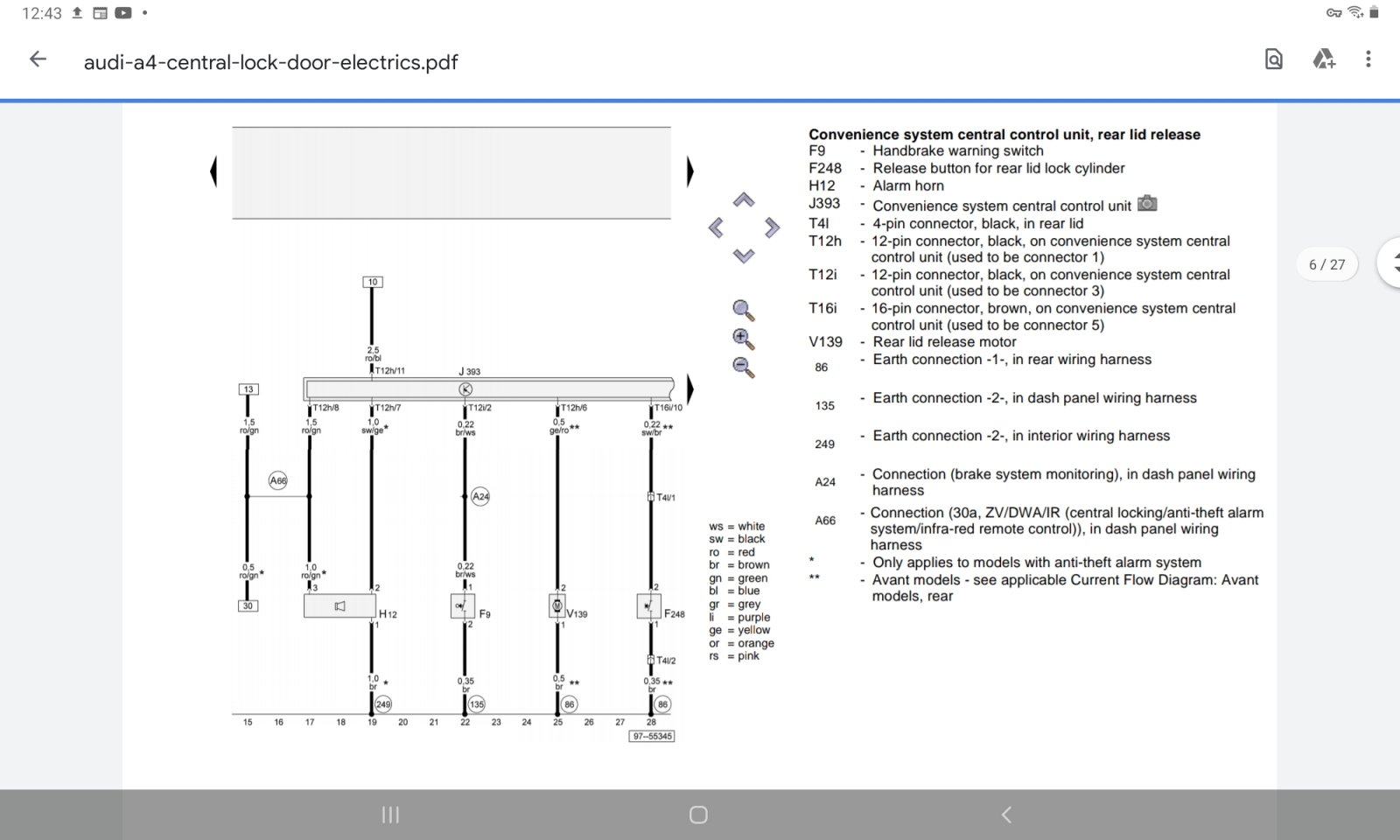

Potrzebuję schemat modułu komfortu do A4 B7, chodzi o sterowanie tylną klapą.

Dostałem od jednego z forumowiczów schemat do A4 B6, jednak nie do końca wiadomo czy w B7 będzie tak samo. Poniżej załączam to co mi potrzeba tylko że do B7.



[balard]

Poszukuję schematu przeciwmgielnych tylnych do A4 B7 sedan S-LINE, którędy idą wiązki i złącza - w ELSIE nie chce mi wyszukać.

[Banan]

musi być w elsie - wchodzisz w odpowiedni rocznik i będzie w zakładce " basic equimpent lowline/highline from August 2004 " ( czy jakoś tak )

[balard]

Musiałem zmienić język na angielski - dopiero wtedy znalazło - po polsku nic nie mógł znaleźć. Dzięki

[Aron21]

Miałby ktoś może poratować schematem instalacji elektrycznej do A4 B7 Cabrio ? Chodzi dokładnie o instalacje wewnętrzna która biegnie zaa fotela kierowcy do samego tyłu lampy . Kupiłem instalacje od Anglika B6 ale niestety inne kolory kabli są oraz mniejsza ich ilość . U mnie we wiązce od podłogi pod kanapą mam 30 kabli a w tej z B6 tylko 22

[Drennei]

Witam potrzebuje schematu kostek( brązowej, czerwonej i białej) które znajduja sie pod sterownikiem Ecu i łączą wiazke silnika z wiazka wnętrza.

Sprawa dotyczy a4 b7 1.8t i a4 b7 2.0tfsi

Ktos coś?

[Drennei]

Elsa online. ElsaWin. ElsaWeb.

WWW.KOLHOSNIKI.RU

---

Version en ligne du logiciel Elsa ou elsawin pour Audi, Skoda, Volkswagen, Seat. Toutes les bases anciennes et fraîches dans un Elsaweb.

znalzłem ale nie wiem gdzie dokaladnie suzkac



[MaTeo85]

5 minut temu, Drennei napisał:

Witam potrzebuje schematu kostek( brązowej, czerwonej i białej) które znajduja sie pod sterownikiem Ecu i łączą wiazke silnika z wiazka wnętrza.

Sprawa dotyczy a4 b7 1.8t i a4 b7 2.0tfsi

Ktos coś?

Daj kody silników i tego 1.8t i tego 2.0t to coś Ci podrzucę na jutro

[Drennei]

Na pewno 1.8t bfb a4 b7  a drugi silnik będę miał jutro. Chodzi o to że seryjnie w aucie jest 1.8t bfb a zmieniam wiązkę cała w środku auta ale niestety nie będzie ona od bfb z tego co mi wiadomo. I tu jest problem z wtyczkami w podszybiu bo z tego co wiem są inne piny. I nie wiem właśnie czy wtyczka instalacji jest uniwersalna w podszybiu a od ecu sie rozni itp czy tu i ta sa rozne i trzeba pinować. Dasz rade z tym pomóc?

[MaTeo85]

Postaram się jakoś ogarnąć, ale może być słabo z czasem dzisiaj i jutro, w najgorszym wypadku ogarne w poniedziałek.

[mateusz5552]

Witam. Potrzebowalbym schemat instalacji silnika 1.8t avj i schemat gniazd pod Eco 2.0alt 2002r

[MaTeo85]

co masz na myśli gniazda pod eco?

[MaTeo85]

A4 B6 ALT from 2002.pdf

A4 B6 AVJ from 2002.pdf

[mateusz5552]

Konkretnie muszę podpiąć silnik avj pod nadwozie z fabrycznym motorem alt. No i potrzebuje schematy aby odpowiednio przepinowac

[pawlos23]

 Numery fabryczne przekaźników :



- 141 951 253 B ( nr 53 )     - przekaźnik zwierno rozwierny np. do świateł przeciwmgielnych, do klaksonu, itp.
- 443 953 233    ( nr 73 )     - przekaźnik alarmu
- 191 927 841    ( nr 79 )     - przekaźnik
- 7M0 951 253 A( nr 100 )   - przekaźnik styku roboczego
- 1J0 906 381 A ( nr 109 )   - przekaźnik zasilający sterownik silnika
- 191 906 383 C ( nr 167 )   - przekaźnik styku roboczego pompy paliwa
- 3A0 941 589    ( nr 173 )   - przekaźnik styku roboczego
- 3A0 927 181    ( nr 175 )   - przekaźnik rozruchu np. do automatycznej skrzyni biegów
- 1J0 955 531     ( nr 192 )   - przekaźnik czasowy wycieraczek
- 6Q0 907 440    ( nr 361 )   - sterownik lusterek wstecznych składanych elektrycznie
- 8D0 951 253    ( nr 370 )   - przekaźnik
- 8D0 951 253 A ( nr 373 )   - przekaźnik
- 4B0 955 531 A ( nr 377 )   - przekaźnik czasowy wycieraczek
- 4B0 955 531 C ( nr 389 )   - przekaźnik czasowy wycieraczek
- 7M0 951 253 C ( nr 404 )   - przekaźnik styku roboczego
- 7D0 943 383    ( nr 406 )    - przekaźnik świateł ostrzegawczych
- 1J0 906 383 B  ( nr 409 )    - przekaźnik pompy paliwa
- 6N0 906 383 A ( nr 410 )    - przekaźnik pompy paliwa
- 3D0 951 253 A ( nr 433 )    - przekaźnik
- 1K0 951 253    ( nr 449 )     - przekaźnik
- 1J0 907 487 C  ( nr 451 )    - przekaźnik sterowania kierownicy multifunkcyjnej
- 1J0 907 487 B  ( nr 452 )    -przekaźnik sterowania kierownicy multifunkcyjnej

- 7E0 919 506     ( nr 454 )    - przekaźnik sprzęgła elektromagnetyczego

- 038 907 281 B  ( nr 457 )   - przekaźnik świec żarowych
- 1K0 906 381     ( nr 458 )   - przekaźnik styku roboczego
- 7H0 957 917     ( nr 468 )   - przekaźnik
- 7H0 943 383     ( nr 472 )   - przekaźnik
- 0 7Z 907 281 A ( nr 475 )   - przekaźnik świec żarowych
- 7L6 907 160 D  ( nr 476 )   - przekaźnik
- 3C0 951 253 A  ( nr 479 )   - przekaźnik
- 7H0 927 841     ( nr 480 )   - przekaźnik styku roboczego
- 7E0 907 160     ( nr 503 )   - przekaźnik/sterownik układu servotronic
- 7N0 951 253     ( nr 507 )   - przekaźnik
- 7E0 957 917     ( nr 509 )   - przekaźnik

- 8K0 951 253     ( nr 643 )   - przekaźnik styku roboczego
- 4H0 951 253     ( nr 644 )   - przekaźnik
- 4H0 951 253 A ( nr 645 )    - przekaźnik
- 4H0 951 253 C ( nr 646 )    - przekaźnik
- 000 953 227 A ( bez numeru, symbol lampki ) - dodatkowy przekaźnik kierunkowskazów
- 038 907 281 D ( bez numeru ) - przekaźnik świec żarowych
- 03L 907 281     ( bez numeru ) - przekaźnik świec żarowych
- 3B0 035 731     ( bez numeru, symbol słuchawki telefonicznej )  - przekaźnik
- 3B0 951 253     ( bez numeru ) - przekaźnik styku roboczego np. do podgrzewania przedniej szyby



Za pożyczone z www.auditeam.pl od wladi

[man0fmayhem]

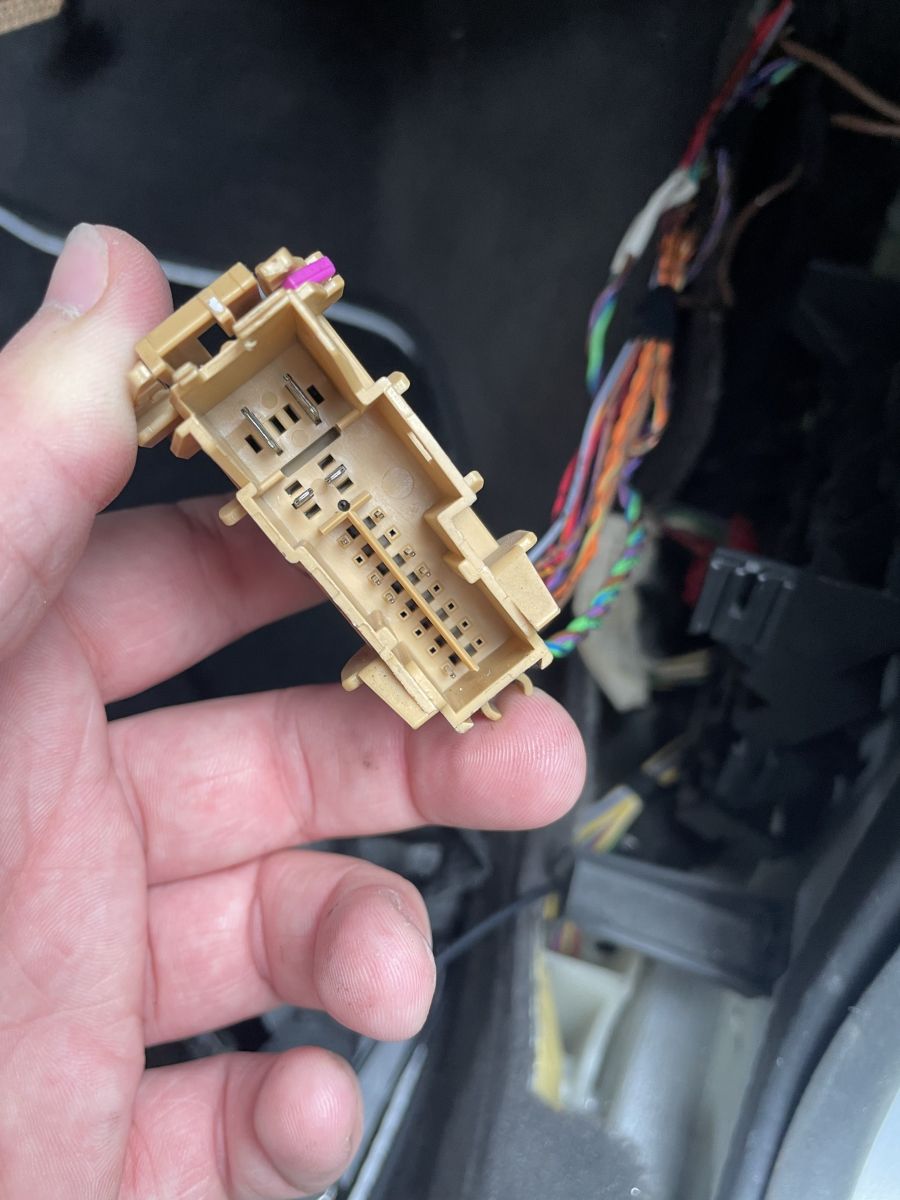

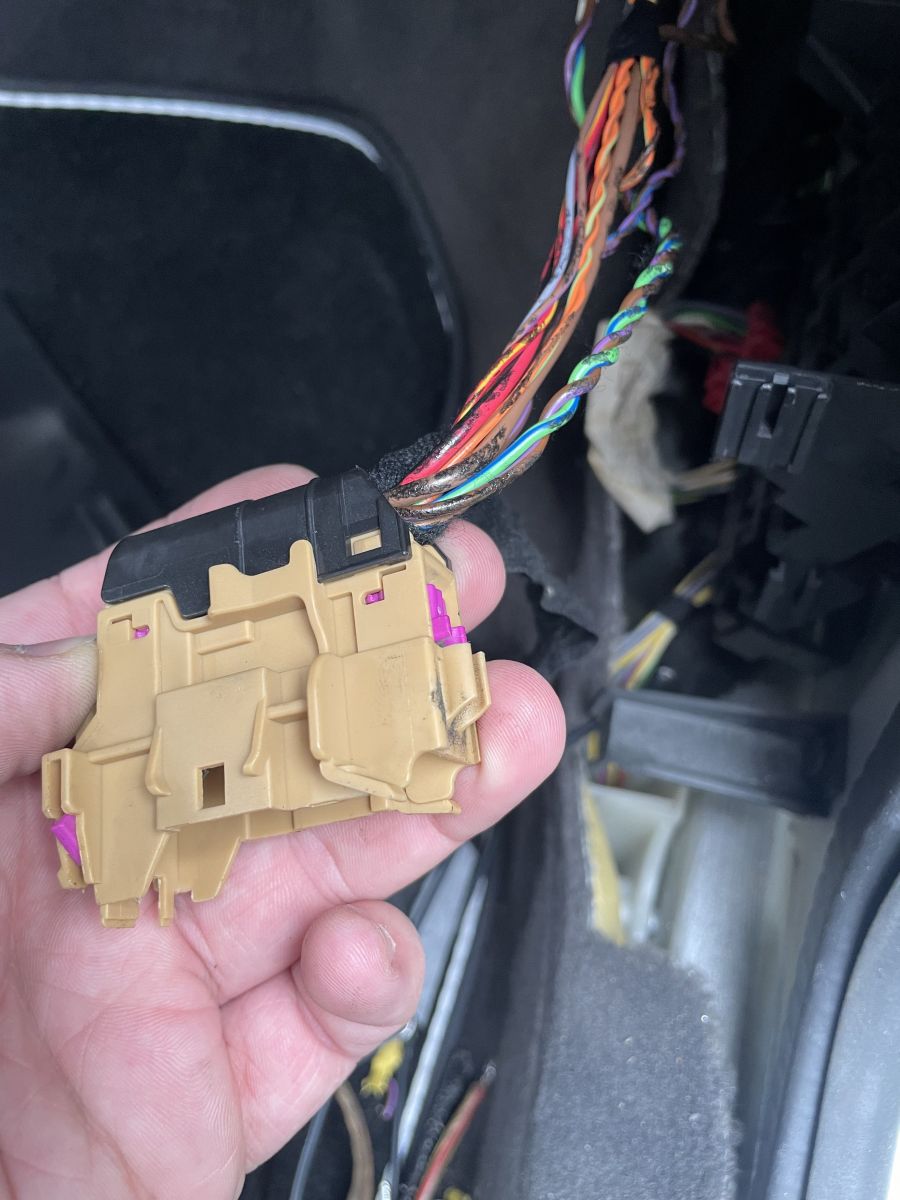

Witam



panowie które piny lub które kable(kolory) to sygnały dla głośników prawych drzwi?
