Oświetlenie Ambiente w Audi A4 B9

[kris_91]

Da się przełożyć wszystko

[Wojtas_K]

1 godzinę temu, kris_91 napisał(a):

Da się przełożyć wszystko

Elegancko, dzięki

[wuPiotrek]

2 godziny temu, Wojtas_K napisał(a):

Elegancko, dzięki

białe ambietne mają dwa piny, poznasz po kostkach.

[Toniomito]

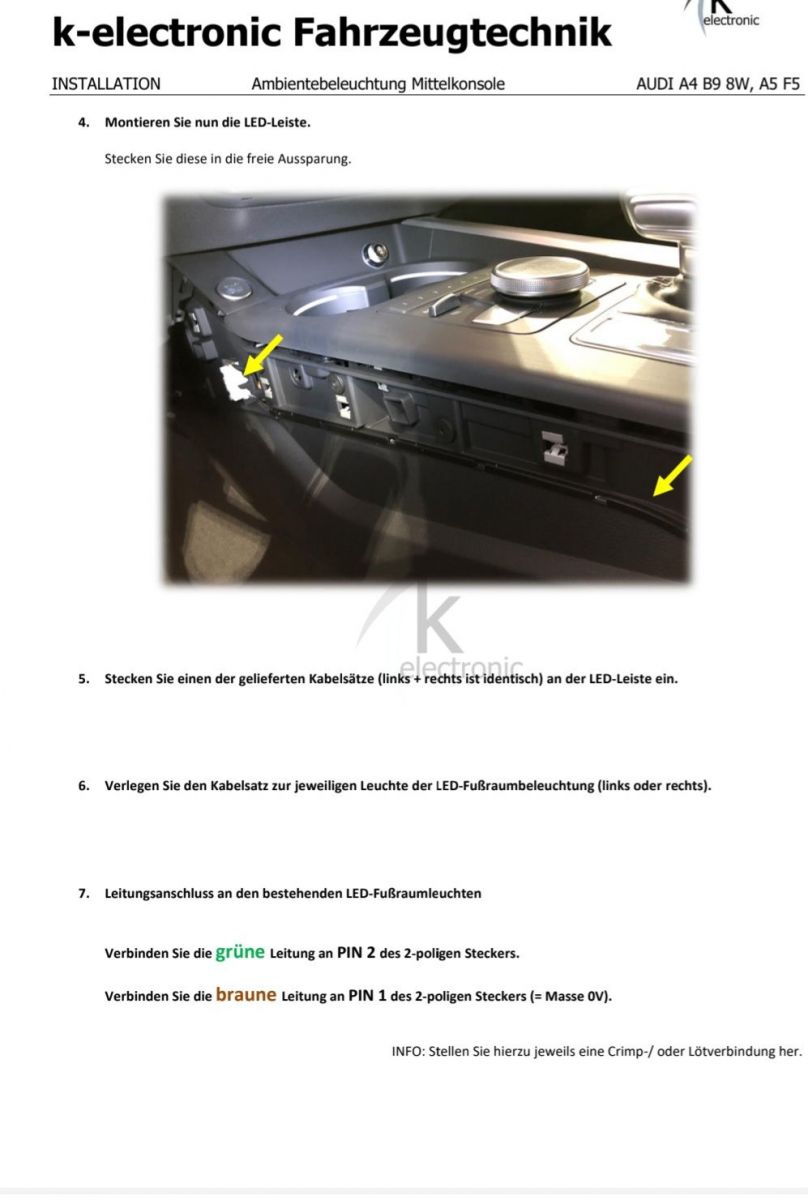

Czy pomógłby mi ktoś to podłączyć bo nie wiem w jakie piny, jest to kubek i tunel środkowy

[Muskel1]

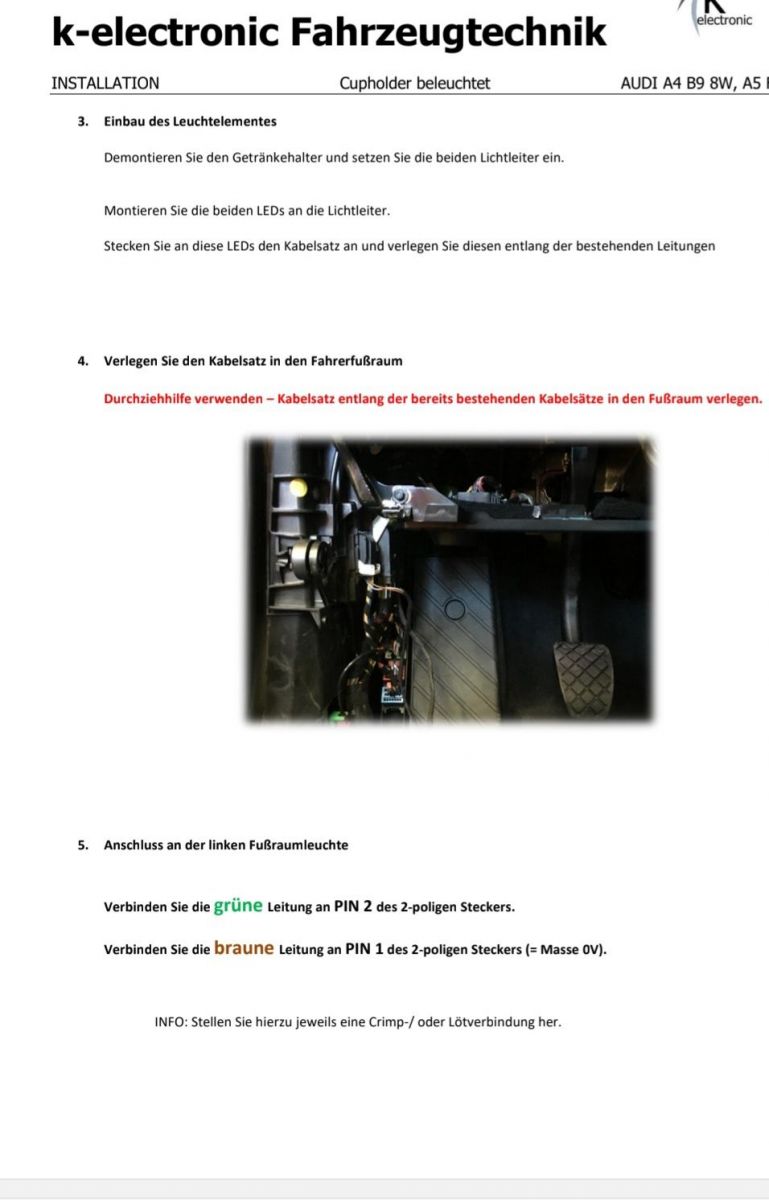

Masz napisane w instrukcji.

[Toniomito]

Nie mam zielonego pojęcia o jak wtyczek chodzi , jestem zielony z elektroniki, czy mógłbyś pomoc?

[Muskel1]

Wtyczki lampek oświetlenia anbiente znajdujące się nad stopami kierowcy i pasażera. Jeżeli nie masz tam lampek, to musisz doprowadzić przewody do sterownika BCM1 i tam się wpiąć. Powinno także znajdować się w instrukcji którą masz, w które piny w BCM1.



[Toniomito]

Oświetlenie nog dokładałem i mam aktywowane wszystko działa tylko mam problem z pinami od kubka I tunelu bo instrukcja nie mówi która kostka i wszystkie 3 piny mam podpiąć do tego pina numer 2

Edytowane 1 Maja 2024 przez Toniomito

[Muskel1]

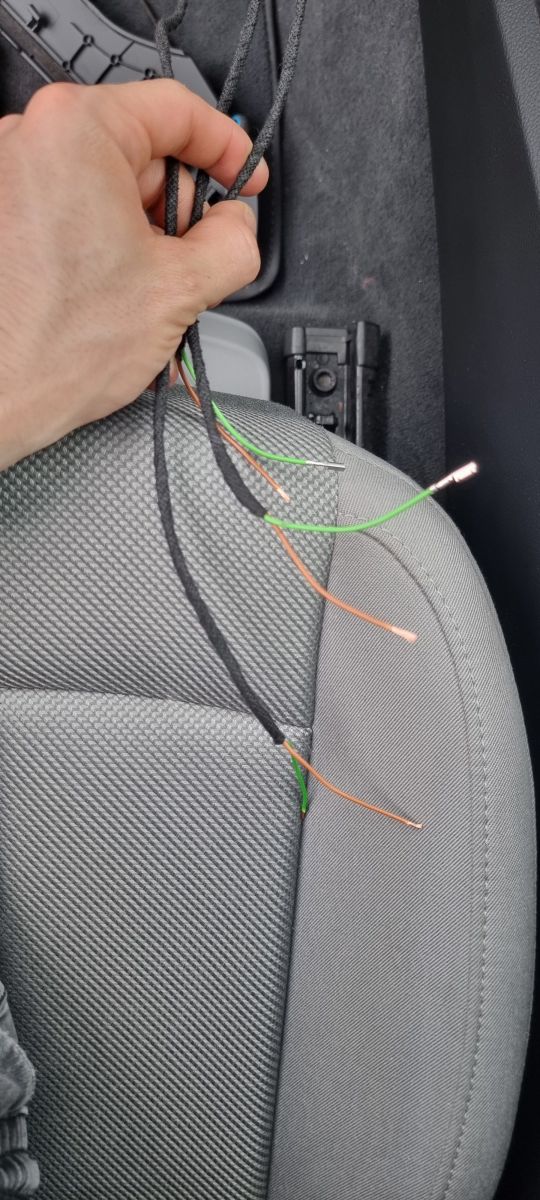

Masz trzy elementy, z których każdy ma 2 przewody, zielony i brązowy.

Przewody zielone wpinasz na pin 2 wtyczki od lampki ambiente przestrzeni nóg, a brązowe na pin 1 tej samej lampki.

[Toniomito]

W ktory kabel mam się wlutować przód czy tył od tych nog ?

[Muskel1]

Przednie lampki przestrzeni nóg.

[Toniomito]

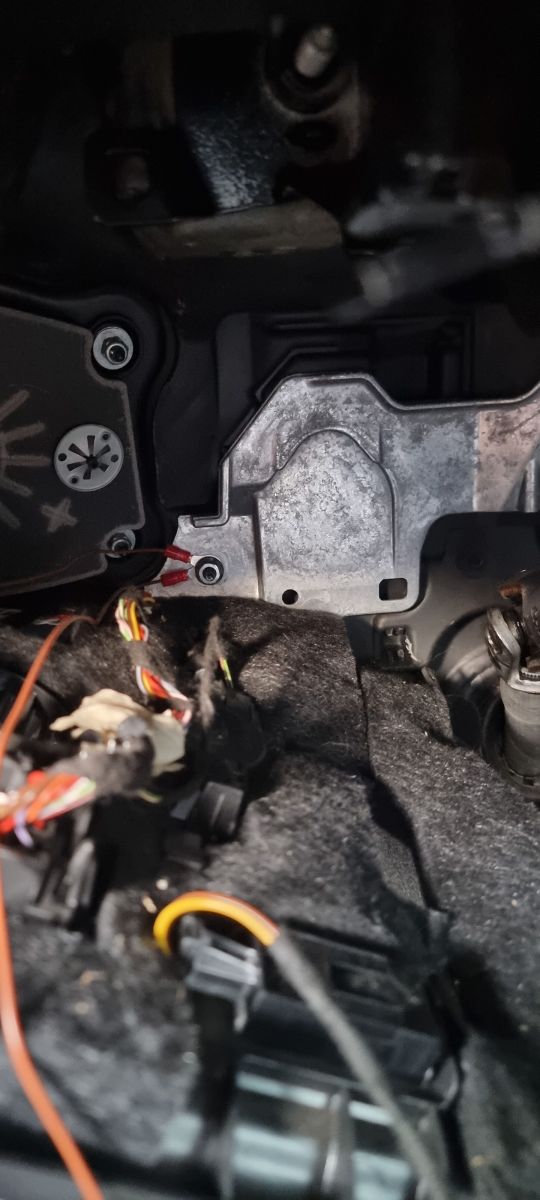

A brązowy mogę do masy jest tam na zdjęciu

Edytowane 1 Maja 2024 przez Toniomito

[Muskel1]

Możesz.

[Toniomito]

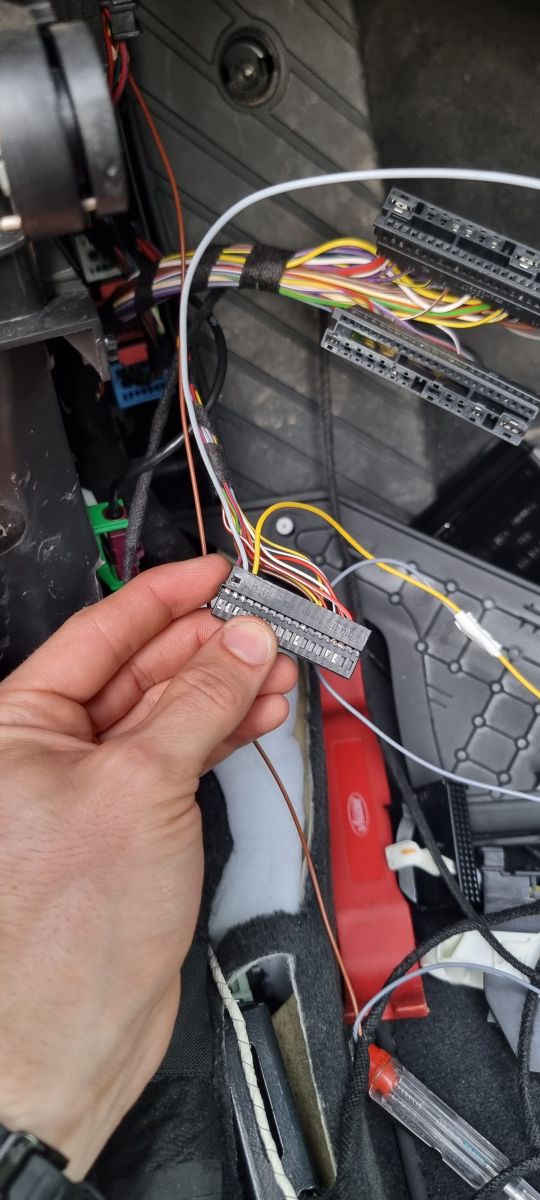

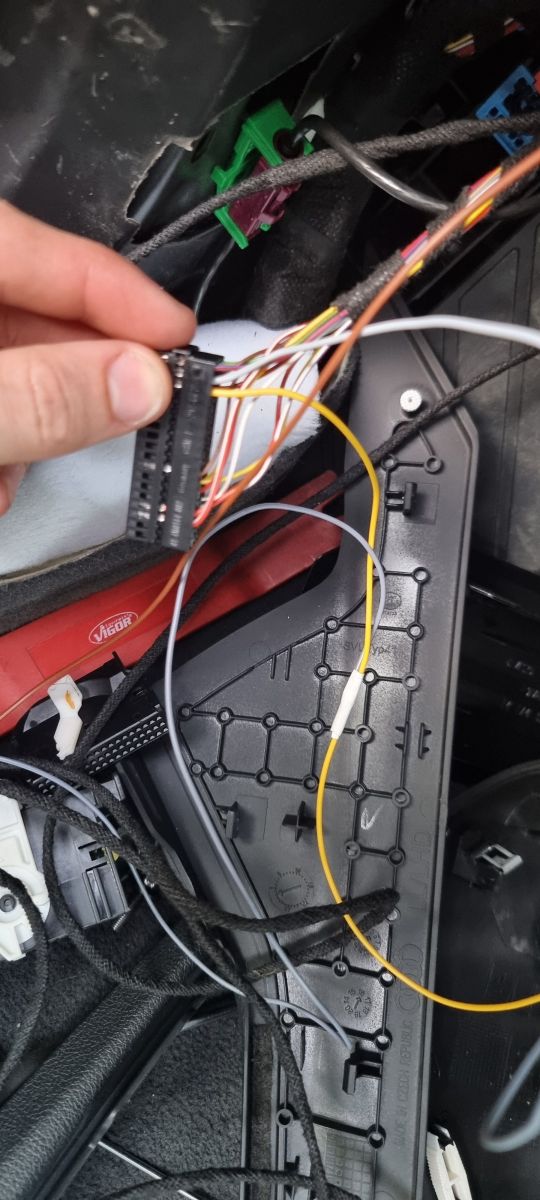

Mam jeszcze jedno pytanie czy mogę podłaczyć 3 zielone w to miejsce gdzie łączą sie żółty i jasno niebieski to jest chyba przód i tył nie pamiętam już niebieski pin nr. 2 żółty pin nr.3

[Muskel1]

Jeżeli są od oświetlenia ambiente to tak. To Ty wiesz sam najlepiej od czego one są, skoro je dokładałeś.

[Toniomito]

Dziła bardzo dziękuję za pomoc 😀

Edytowane 1 Maja 2024 przez Toniomito

[Muskel1]

👍

[user789]

W dniu 13.10.2023 o 15:53, user789 napisał(a):

Tak mam włączoną jasność sekcji na nogi i innych też.

Więc aktualnie sytuacja wygląda tak, że nie działa mi podświetlenie nóg, cup holdera i wydaje mi się że tego bocznego oświetlenia wzdłuż tunelu środkowego - sprawdze dokładnie dzisiaj wieczorem jeszcze.

Czy kojarzysz bezpiecznik który może odpowiadać za te sekcje? Dodam, że przyciski przy skrzyni, od ręcznego, i gniazdo zapalniczki działa normalnie.





Cześć Panowie,



odgrzebuje temat o który kiedyś pytałem - mianowicie mam qq1, ale nie działa mi podświetlenie nóg, cup holdera i boczneo świetlenie wzdłuż tunelu środkowego. Reszta podswietlenia tj. boczki drzwi, w okół lewarka itp wszystko działa, moge sterować intensywnością w MMI.

Ledy w cup holderze są i działają bo wyjmowałem i sprawdzałem na krótko z zewnętrznego żródła czy świecą, lampki w nogach też są. Po sprawdzeniu miernikiem wychodzi na to, że prądu nie ma we wtyczkach od cup holdera i we wtyczkach do lampek na nogi.
Pytanie - czy macie jakiś schemat wiązek tego oświetlenia ( tunel, nogi), żebym mógł prześledzić z miernikiem i znaleźć przerwę w obwodzie?



[Sek099]

Czy istnieje możliwość zrobienia ambiente QQ2 w przedlift ale żeby świeciło jak w polifcie? (Białe światło na przestrzenie nóg, brak podświetlanych boczków-schowek) No i żeby nie wywalało błędów?

Edytowane 24 Września 2024 przez Sek099

[nerwos]

Wiem, nie jest to oryginał ale brakowało mi oświetlenia konturowego deski i włącznika świateł . Moje oko cieszy pozdro
