RNS-E - Tańszy sposób na kamerę cofania


Rekomendowane odpowiedzi

Opublikowano (edytowane)

Jako, że długo szukałem i nie dostałem nigdzie odpowiedzi, postanowiłem sam przetestować i zamówić moduł i kamerkę z Ali. Całość wyszła mnie w granicach 250 zł, co daje niższą cenę niż sam moduł oferowany na forum czy w internetach.

Użyłem modułu z Ali z VW RNS510:


Jedyne co trzeba zrobić, to zmienić wtykę na pasującą do RNSE - 32 pinową.

RNS510 mają wtykę 26 pin.

Pinout dla RNS510 - sygnały dla kamerki:


12 – Video signal input, vertical and horizontal synchronisation
13 – Video signal input, green

24 – Video earth
25 – Video signal input, blue
26 – Video signal input, red

Pinout RNS-E dla kamerki:


15 - Video signal input, vertical and horizontal synchronisation
16 - Video signal input, green

30 - Video earth
31 - Video signal input, blue
32 - Video signal input, red

Wtyczka dla RNSe ma kolor szary, ale pasuje tez niebieska licznikowa...


Do działania kamerki muszą być podłączone 15, 16, 30, 31, 32.

Z modułu do wtyczki RNSE

Biały do 15 - Synchronizacja

Czerwony do 32 -  R

Zielony do 16 -  G

Żółty do 31 - B

Czarny do 30 - Ekran/masa

Ale zweryfikujcie z rozpiską.

Kamerka jaka Wam już pasuje, może być zwykła, może być z ruchomymi liniami, wszystko działa...

Ja kupiłem takie rzeczy:

Moduł: https://pl.aliexpress.com/item/33009413280.html?spm=a2g0s.9042311.0.0.4f845c0fC0dluI  ~ 130 zł

Kamerka: https://pl.aliexpress.com/item/32954424667.html?spm=a2g0s.9042311.0.0.4f845c0fC0dluI ~ 90 zł

Wtyczka: 1J0972977 szara ~ 20 zł

Dodatkowo kupiłem sobie lepszy kabelek od modułu do kamerki:

https://allegro.pl/oferta/hollywood-pro-vd7-przewod-video-rca-cinch-lcd-7m-9224203073



W VCDS trzeba zrobić adaptację kamery na Lamborghini. Wybieramy kanał 04 w adaptacji i dajemy z 0 na 1.

Do zasilania modułu, kamery i pinu C2 (trzeba dać plus ze wstecznego na ten pin, do przełączenia źródła) zrobiłem układ na przekaźniku

C2 - zielona wtyczka pin 2 - Reverse signal - RFSL

Bez tytułu.png

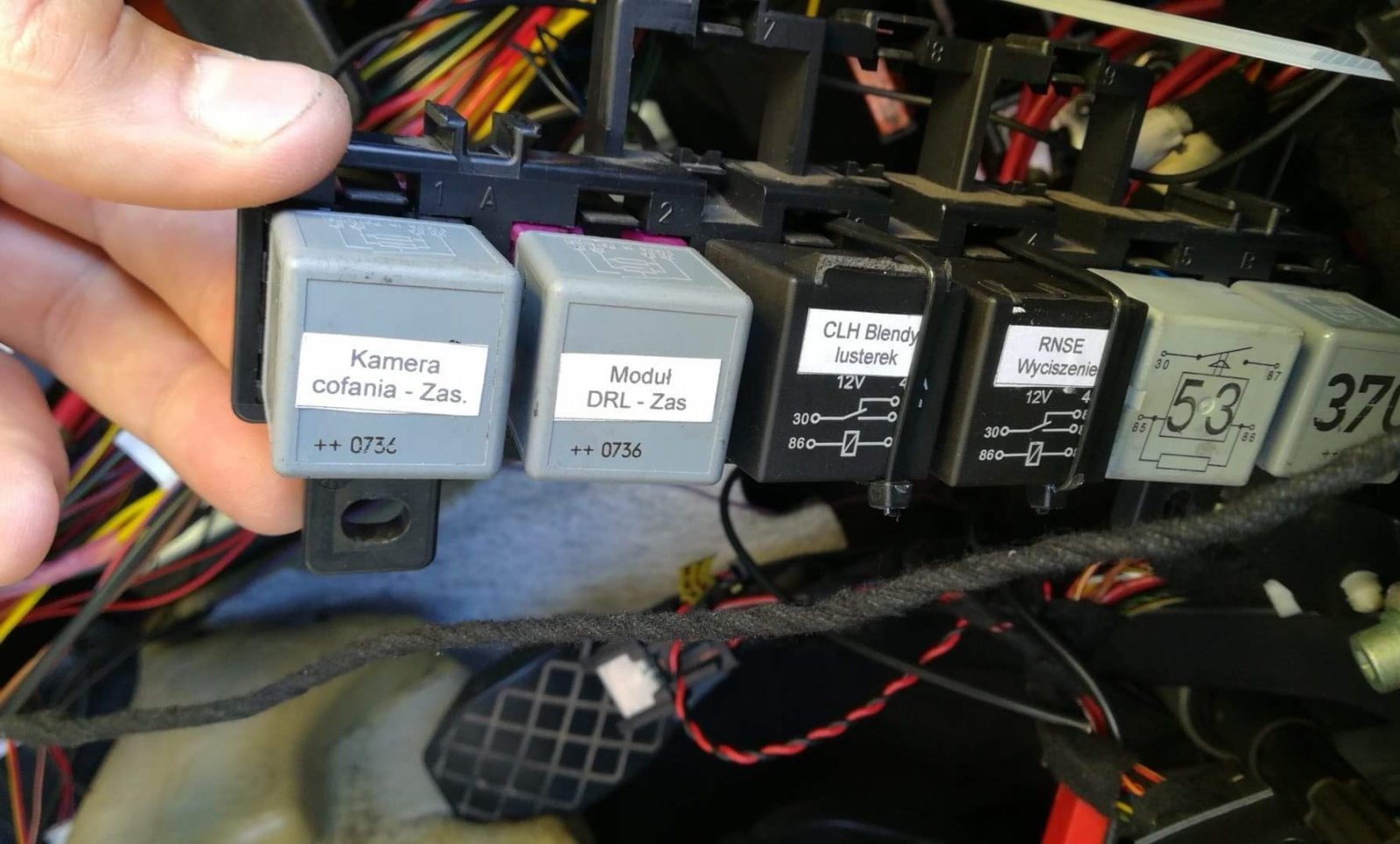

Do modułu kamery będzie dołączony jakiś moduł do separacji zasilania, ja go olałem i zrobiłem swoje podłączenie na przekaźniku.

Przekaźnik jakiś tani, samochodowy na 12V, ze stykiem normalnie otwartym (NO)


Kamera, przekaźnik.png

Opis dla wersji HIGH MCE:

Sygnał ze wstecznego bierzemy z MCE lub MK (przewód niebiesko-czerwony)

MCE - moduł centralnej elektroniki (nad nogami kierowcy, pod półką/osłoną) w B6 pin 5 lub 8 na wtyczce T23 , w B7 pin 2 lub 5 na wtyczce T23 (wtyczka B na poniższym rysunku)


MK - moduł komfortu  (pod nogami kierowcy, pod dywanikiem) w B6 i B7 pin 7 na wtyczce T12i (Wtyk oznaczony jako 3)



Stały plus bierzemy zza MCE, punkt śrubowy, zarabiamy oczko i przykręcamy do zbiorczego połączenia.


Masa, jest po lewej stornie, przy podstopnicy w dolnej części słupka A, grube brązowe kable zarabiamy oczko i też się dokręcamy w punkt zbiorczy.

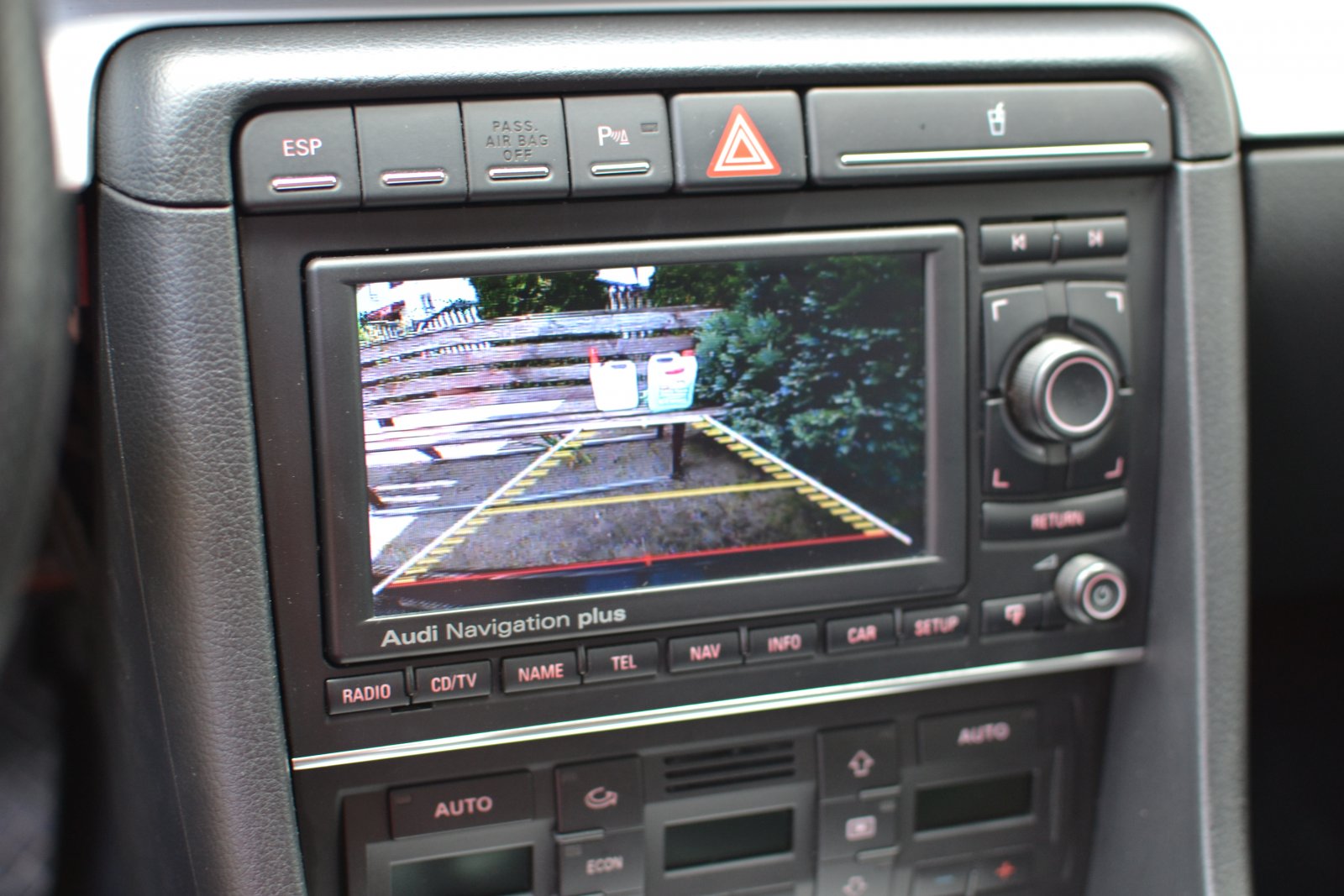

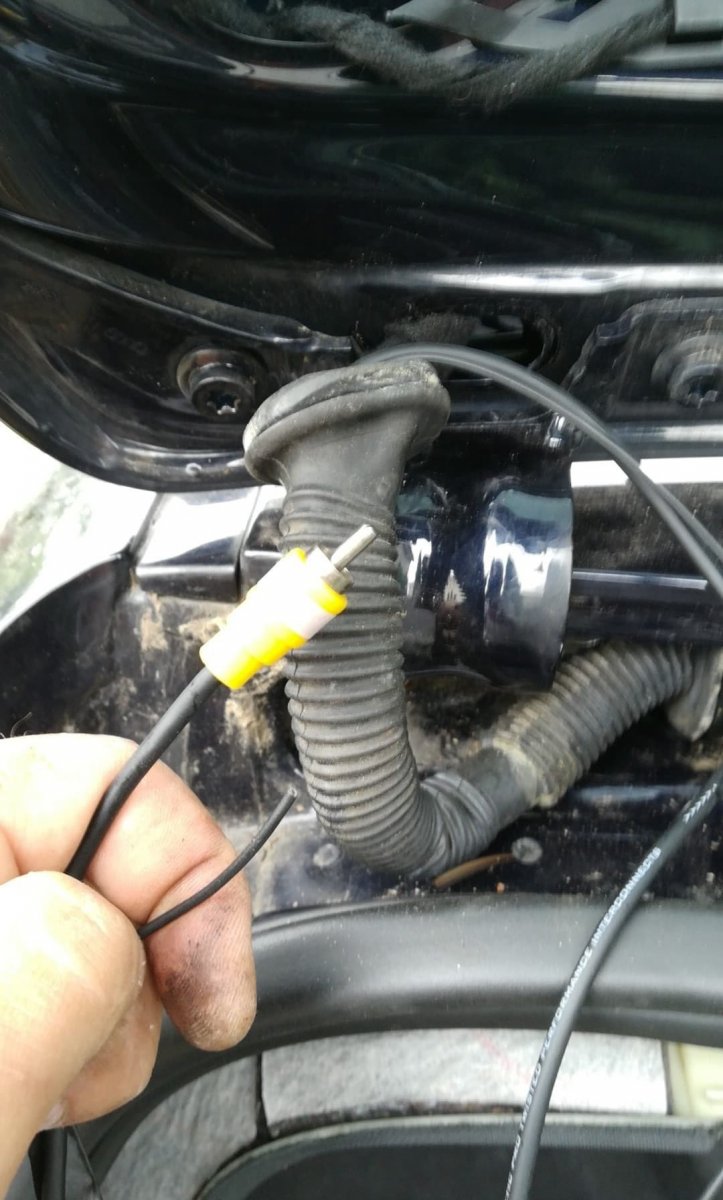

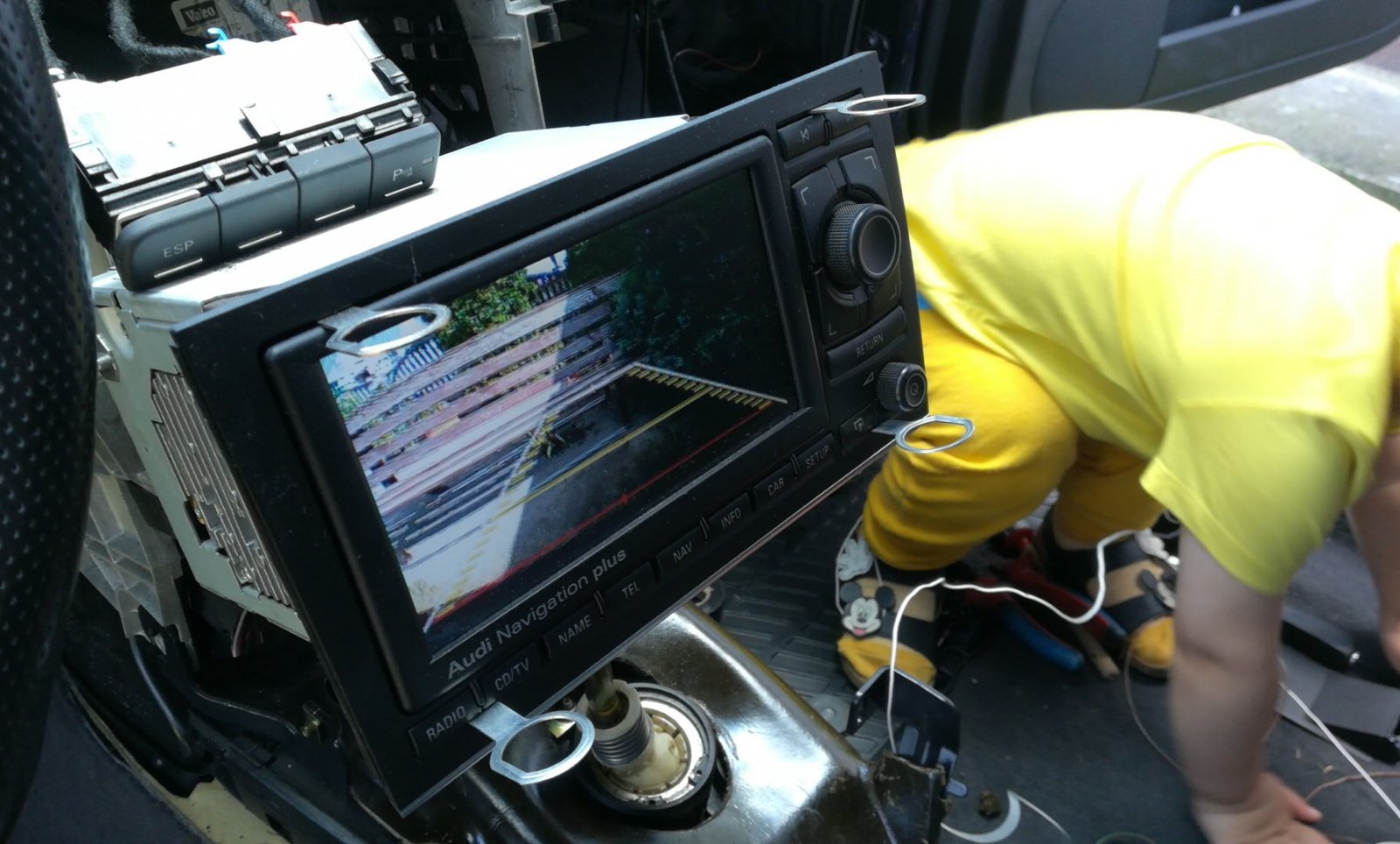

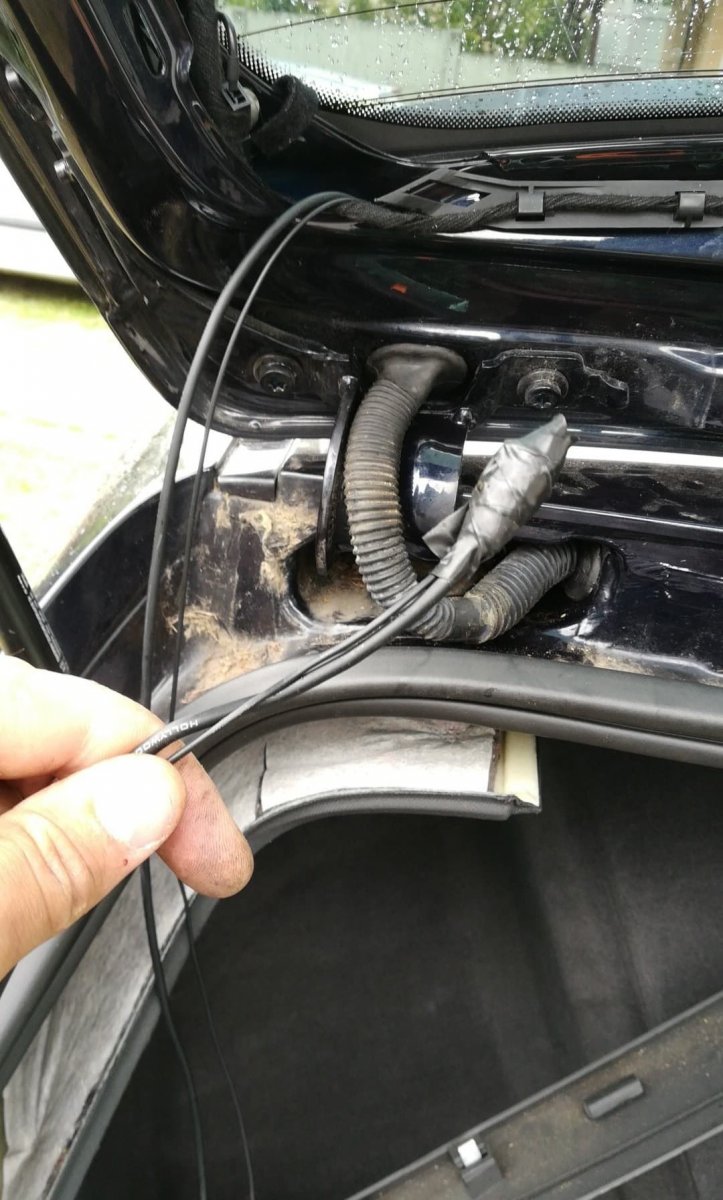

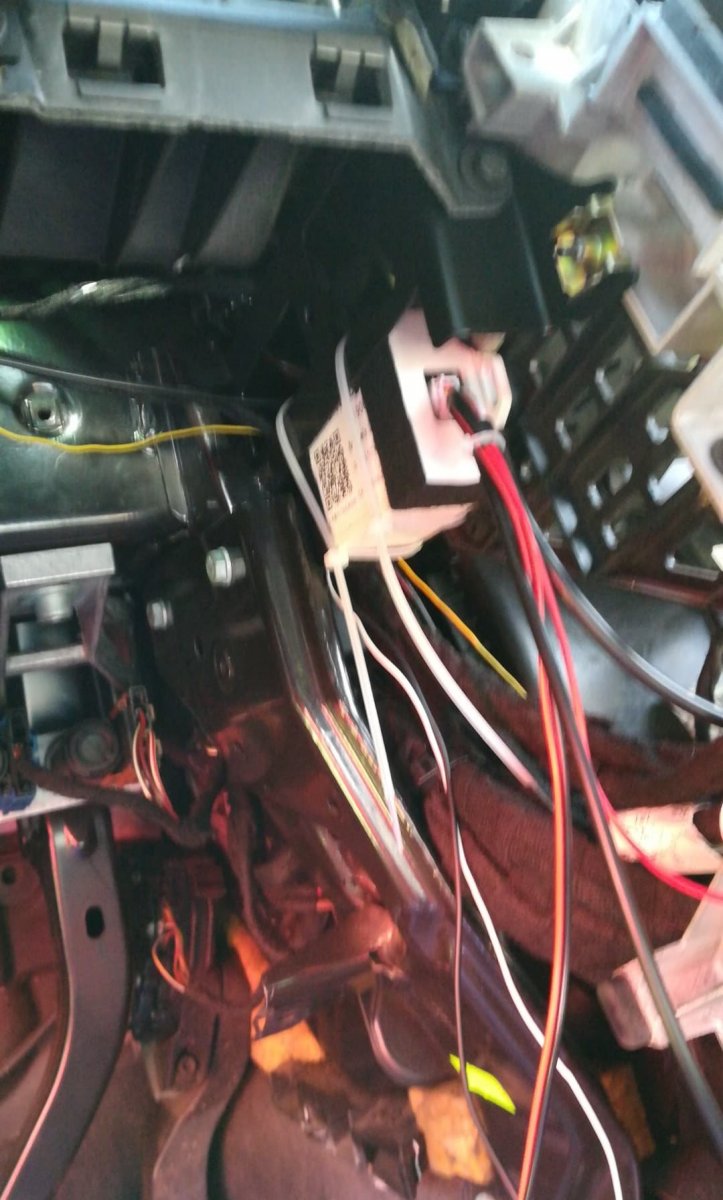

Kilka fotek z montażu:








Edytowane przez kamil-vag
  • Pomoc techniczna 7
Opublikowano (edytowane)

kamil-vag ozłocić Cię to mało :D
Zamawiam i znowu będzie zabawa :D

Dzięki!

Edytowane przez innotic
  • Pomoc techniczna 1
Opublikowano

Nie masz moze jakis fotek z montażu tego przekaznika. Albo jesli możesz nakresli mi dokladniej co jak i skad :) aktualnie sie zmagam ze skaczacym obrazem :/

  • Pomoc techniczna 1
Opublikowano
16 godzin temu, martinger416 napisał:

Albo jesli możesz nakresli mi dokladniej co jak i skad :)

Kamera, przekaźnik.png

Schemat dla B6, ale w B7 sygnał ze wstecznego jest w:

MCE na pinie 2 wtyczka T23 lub na pinie 5/T23

MK pin 7 wtyczka T12i

Opublikowano

Kamilu, wrzuć jakieś foto jak wygląda obraz  kamery na ekranie

Opublikowano

No dokładnie, pokaż jak to działa i wygląda obraz :)

Opublikowano

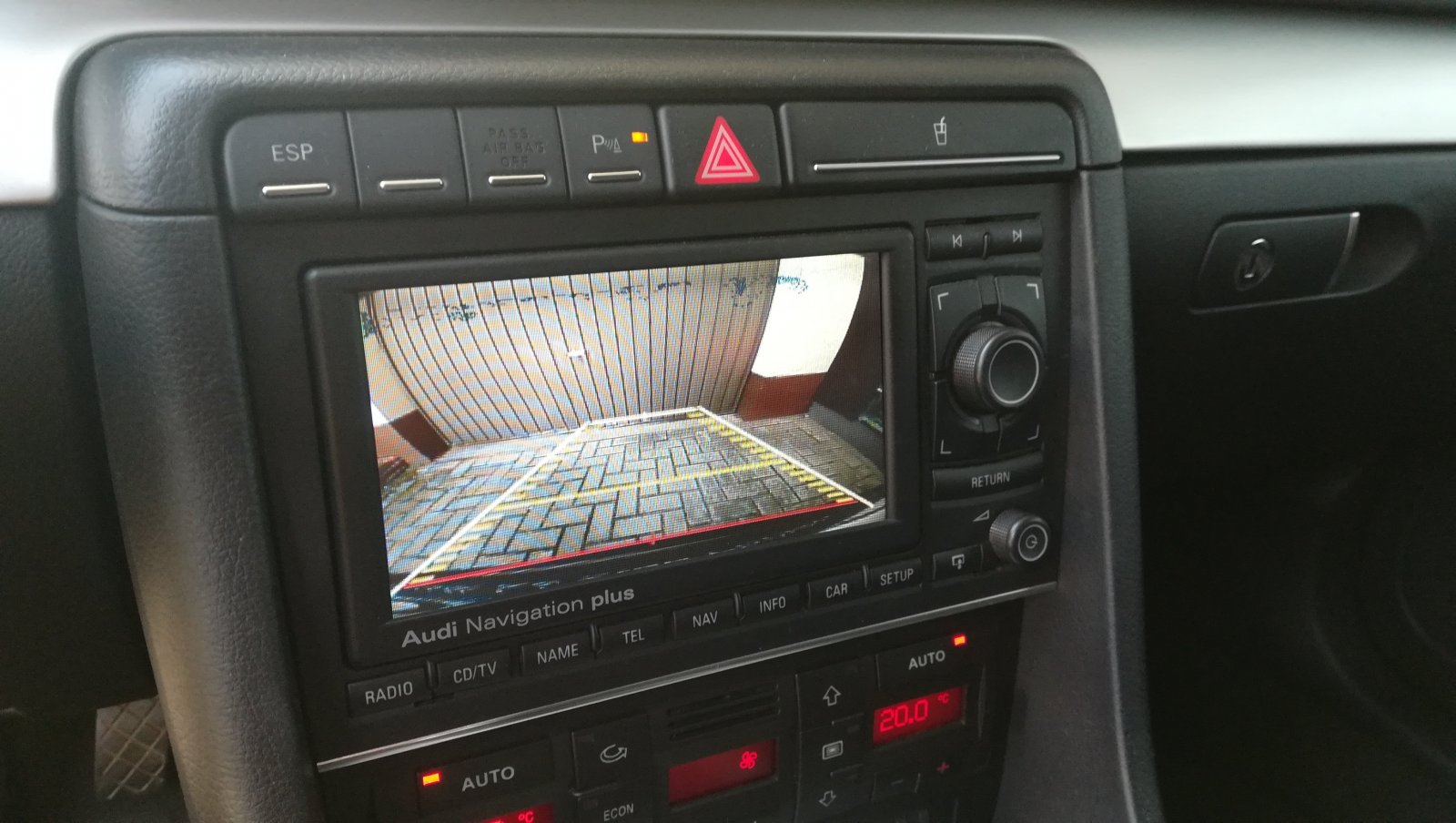

Koledzy, działa normalnie jak każda inna kamera i moduł.

Co ciekawe, czerwona linia rzeczywiście wyznacza miejsce gdzie się powinniśmy już zatrzymać... I dzięki szerokiemu obiektywowi, fajnie widać gdy wyjeżdżamy z bocznego parkowania czy coś jedzie ?


Opublikowano

Zamawiam i dłubam. Dzięki Kamil

Opublikowano

Kamil a zadziała to w A38P Sportback z 2009 ?!

Opublikowano

Jak masz w niej RNS-E to zadziała, nie wiem tylko czy do a3 nie potrzebujesz kamery z innymi wymiarami.

Opublikowano (edytowane)

Mam takie RNS-E:



Słyszałem, że pasuje do A38P blenda z kamerką od A6C6 ale to ok. 500pln za używkę. Można chyba też wykorzystać, tak sobie myślę, gotowy sam uchwyt-wkład-klamkę bagażnika z kamerką, są na Ali i na Allegro, ale która by pasowała, tyle tego ?!

Edytowane przez tomasm64
Opublikowano

No to będzie działać na tym RNSE.

zajrzyj na a3 club, tam podawali jakie kamerki pasują do A3

Opublikowano

OK, dzięki.

Opublikowano (edytowane)

kamil-vag miałem już kamerkę i blendę z a6 c6. Radio to RNSE. I chciałbym ten zestaw podłączyć pod ten moduł kamery z ali, o którym napisałeś w pierwszym poście. Czy jest taka możliwość? kamerka ma złącze 2 pin i wtyk męski fakra G szary

Edytowane przez unilite
  • Pomoc techniczna 1
Opublikowano

2 piny to zapewne plus i minus a fakra potrzebne przejście na chinch...

@MaTeo85 robiłeś na ori kamerce, jak rozwiązałeś sprawę?

Opublikowano (edytowane)

Można kupić przejście z fakry na chinch. Ja osobiście mam wiązkę od kamery pociągniętą aż do radia i dopiero tam przejście na chinch do modułu kamery.

ALLEGRO.PL

Kup teraz na Allegro za 39 zł - Adapter Kamery Cofania FAKRA RCA Mercedes Ford (7220382044). Allegro.pl -...

Do tego kabel chinch-chinch i dwa przewody od zasilania i będzie grało.

Aha tylko do sprawdzenia czy wtyk fakra męski czy żeński ma być bo nie pamiętam, ale ta przejściówka co wkleiłem link chyba będzie ok.

Edytowane przez MaTeo85
Opublikowano

 u mnie w kamerce jest fakra g szara męska. A nie ma przejściówki fakra g na czincz męski. Występują tylko fakra g męska na czincz zenski.

Opublikowano

no jak nie występuje to trudno trzeba kombinować, jak masz chinch zenski w module kamery i w przejsciowce to wtedy musisz dokupić kabel chincz męski/męski i też da się to poskładać. To że masz fakrę szarą, nie ważne bo zielona z allegro pasuje zarówno do szarej, niebieskiej, brązowej czy zółtej. inna opcja to przelutować gniazdo w module kamery na fakrę. są też na allegro dostępne

ALLEGRO.PL

Kup teraz na Allegro za 25 zł - Gniazdo antenowe fakra GPS nowe do RNS-510 (7475284729). Allegro.pl - Radość zakupów i bezpieczeństwo dzięki Programowi Ochrony Kupujących!

ten sam sprzedawca ma też zółty lub czarny kolor, kwestia czy da się wlutować w płytkę bez problemów.

Opublikowano

Elementy układanki zamówione z linków podanych przez @kamil-vag :hi:, teraz tylko niecierpliwie poczekać na przesyłkę od ryżowych braci i biorę się za montaż :) a juz praktycznie zrezygnowałem z moda kamerki przez ten cały moduł :D

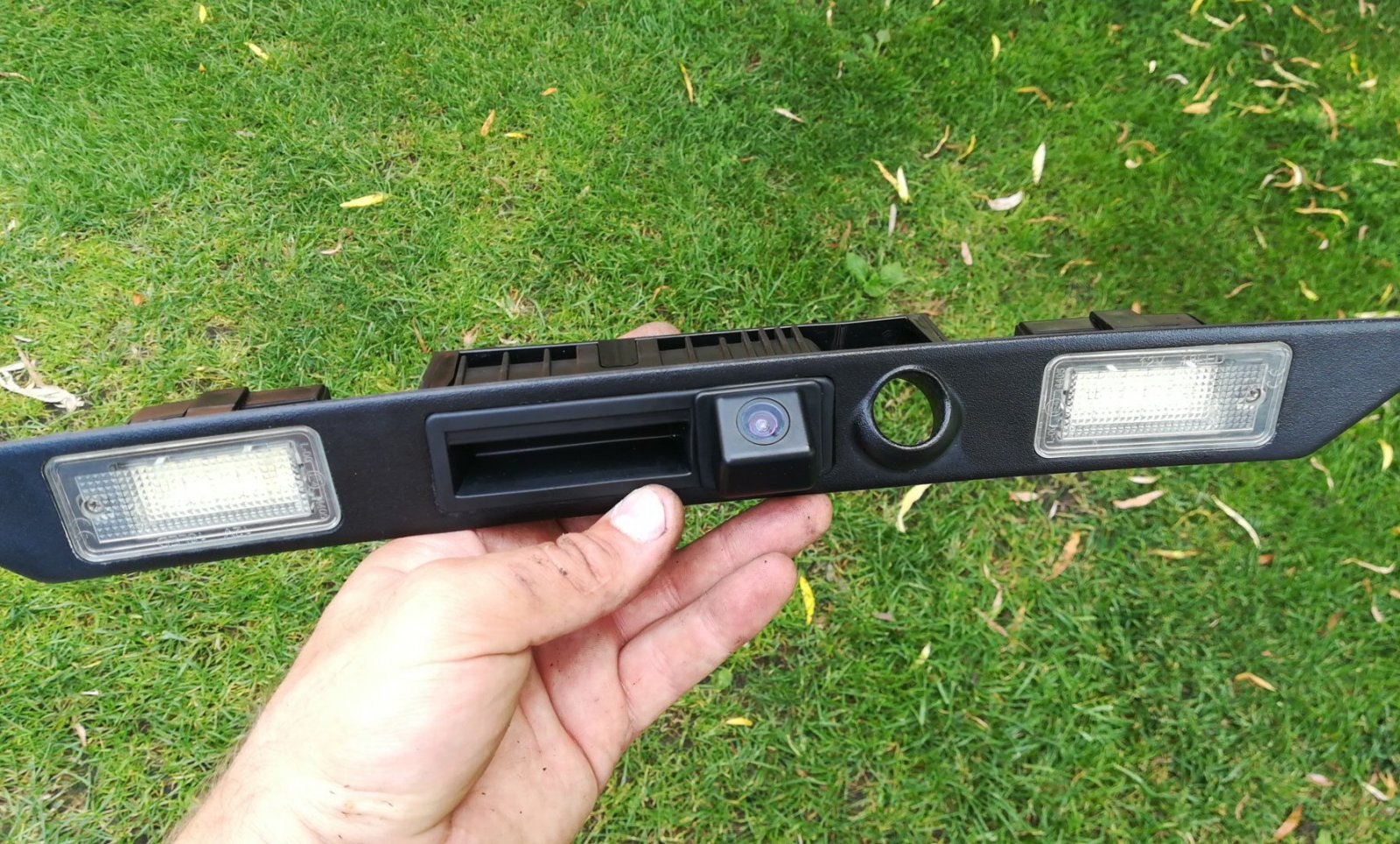

jak z jakością i dopasowaniem klamki klapy bagażnika?

Opublikowano
36 minut temu, JeJu napisał:

jak z jakością i dopasowaniem klamki klapy bagażnika?

Jest ok, nie ma się czego czepić ?
