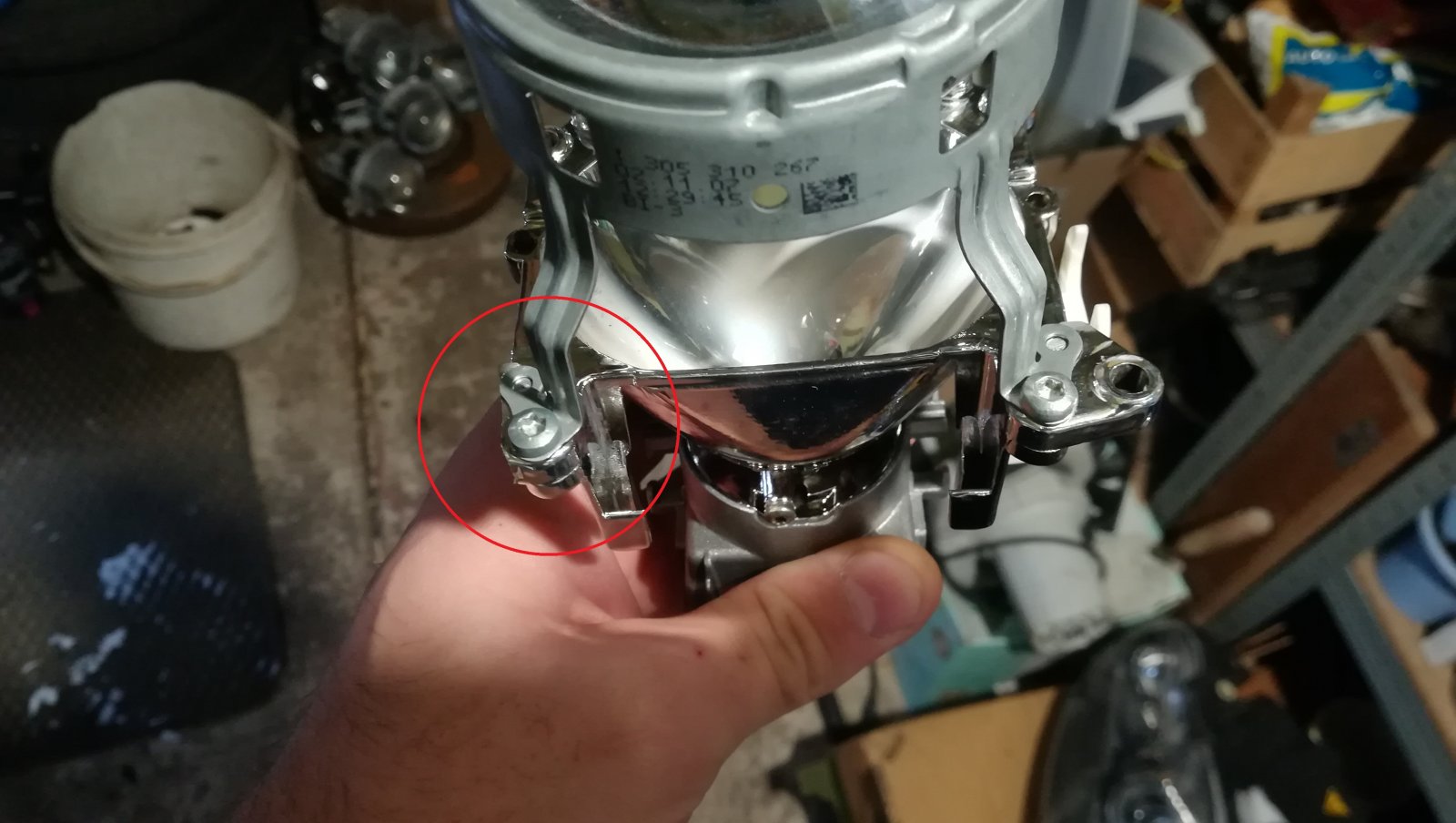

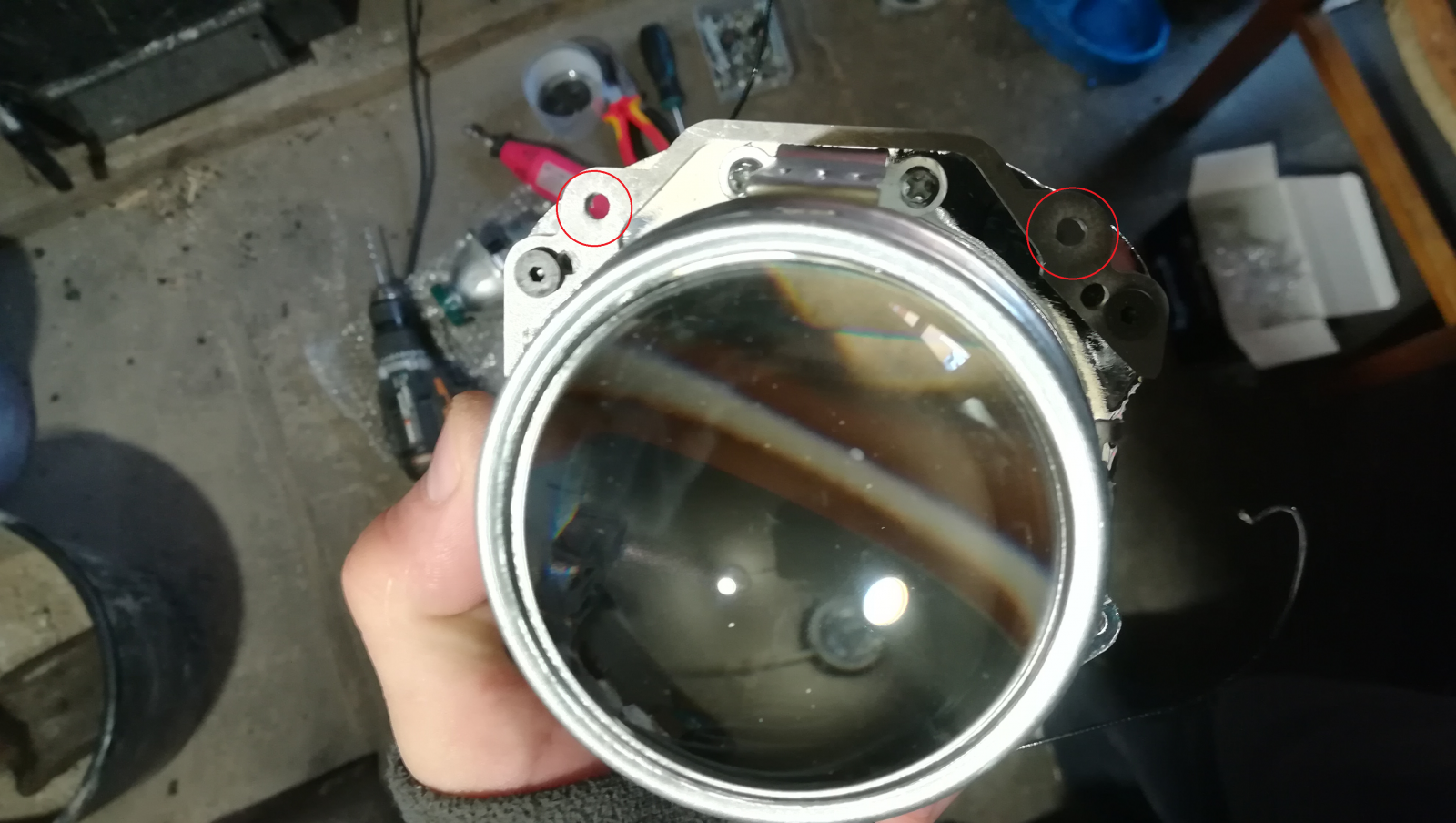

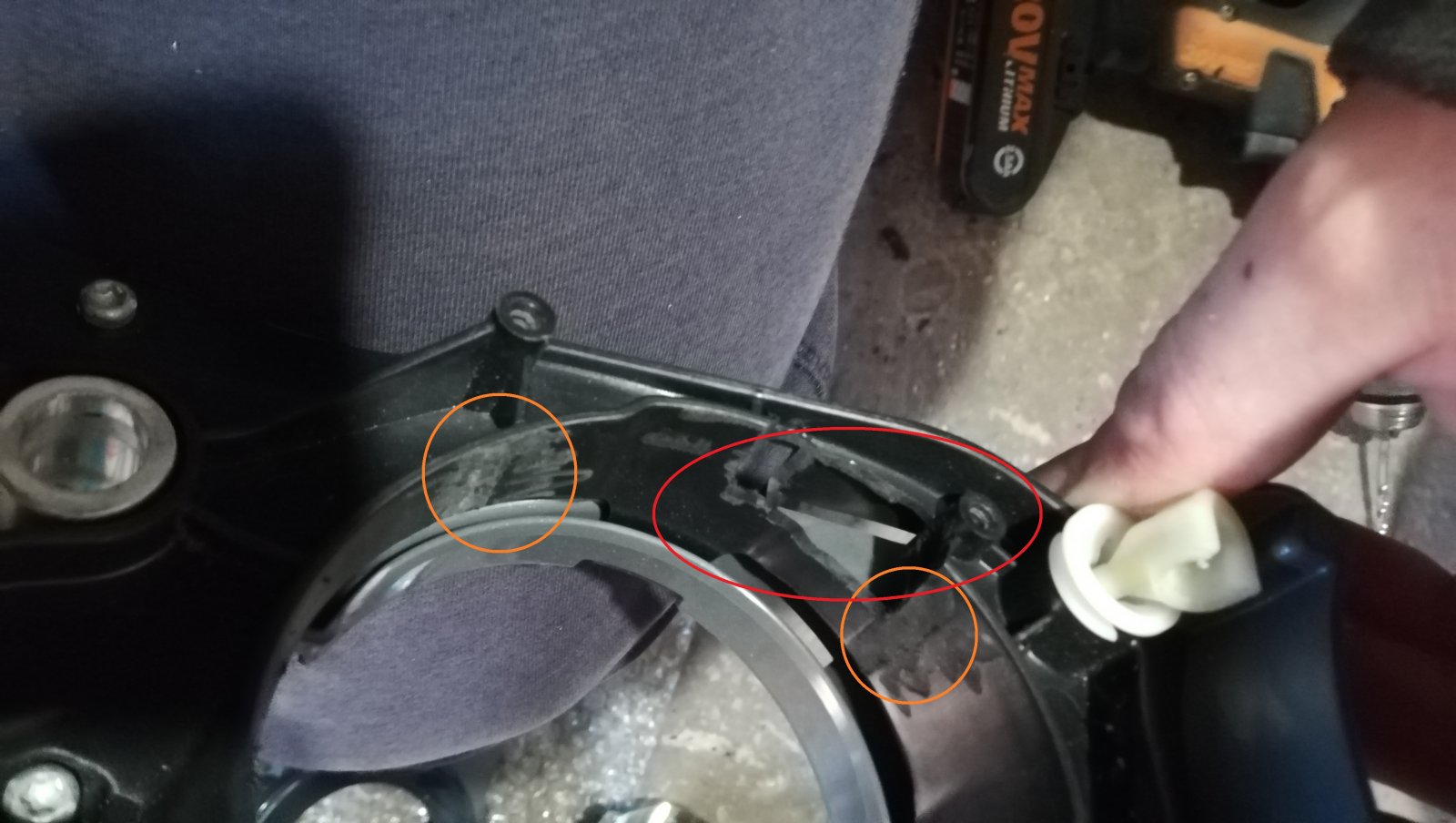

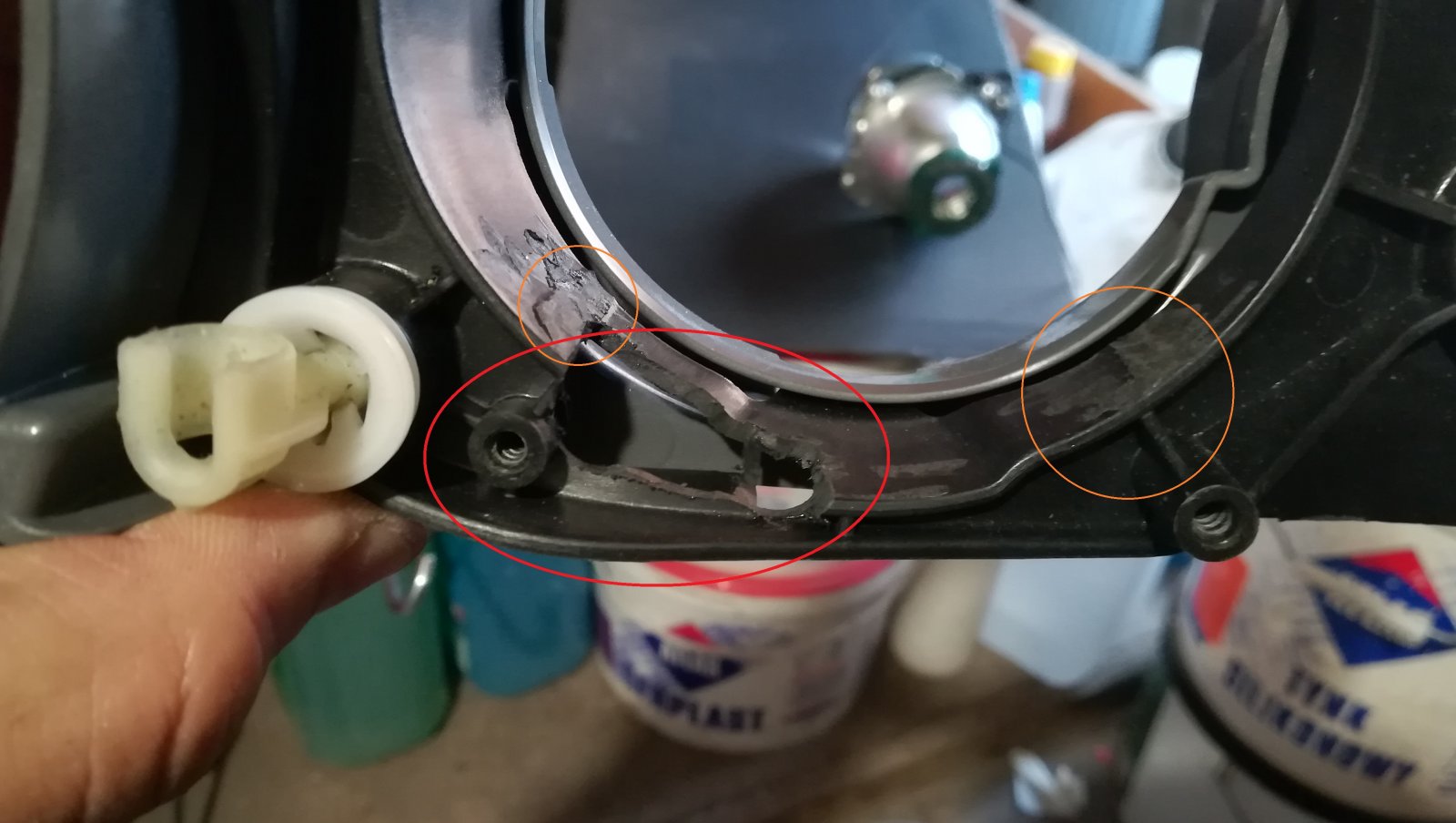

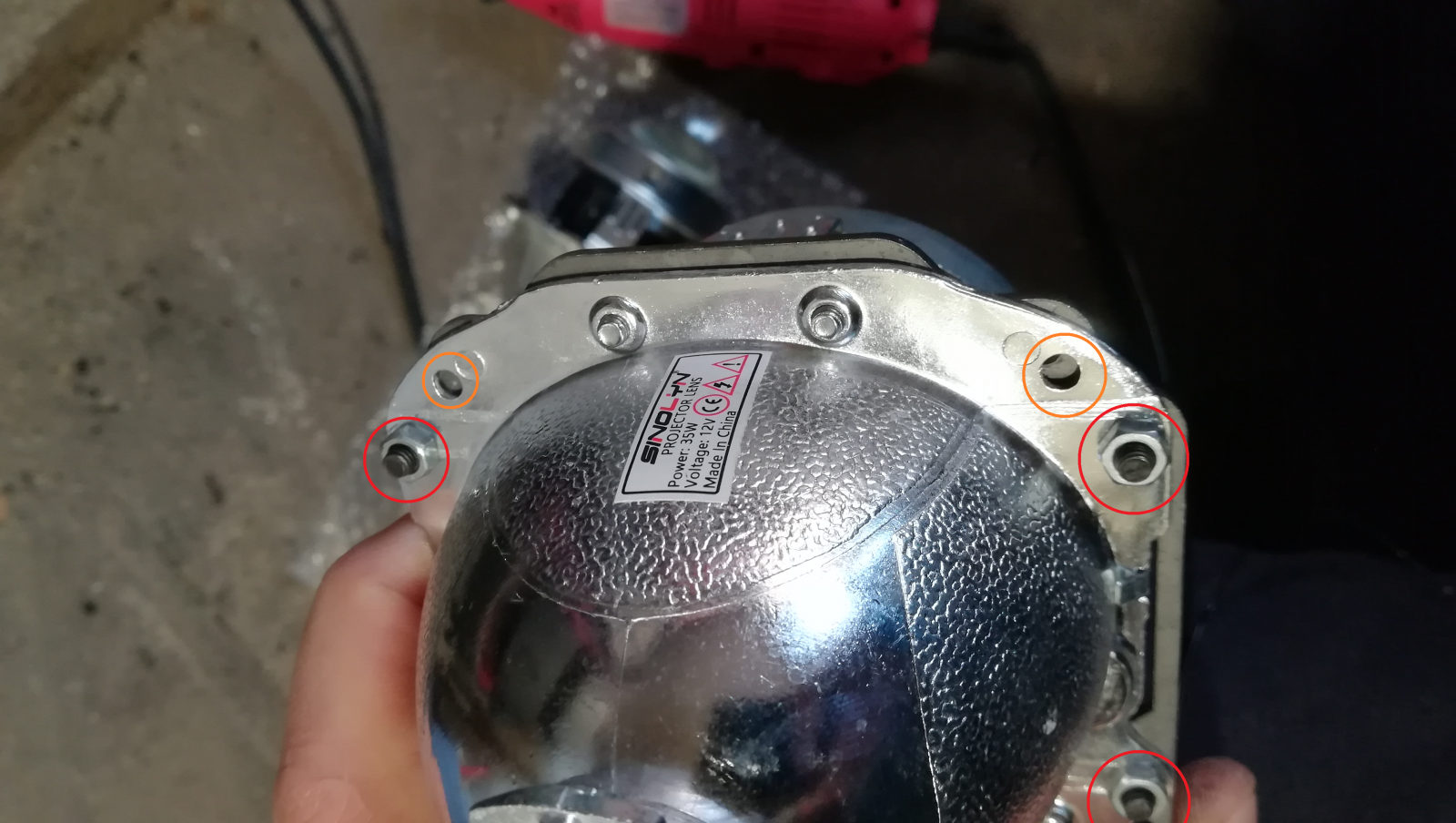

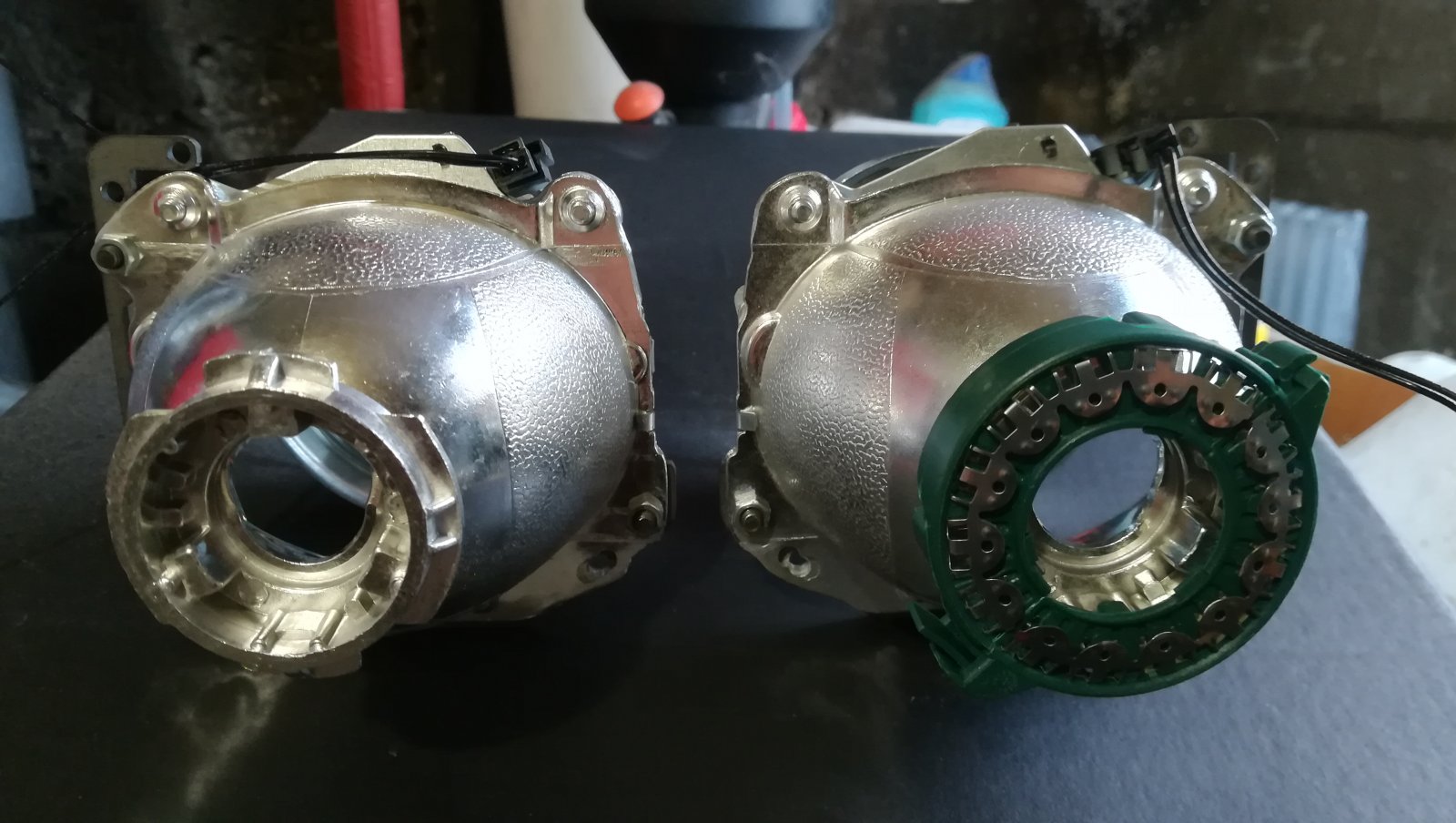

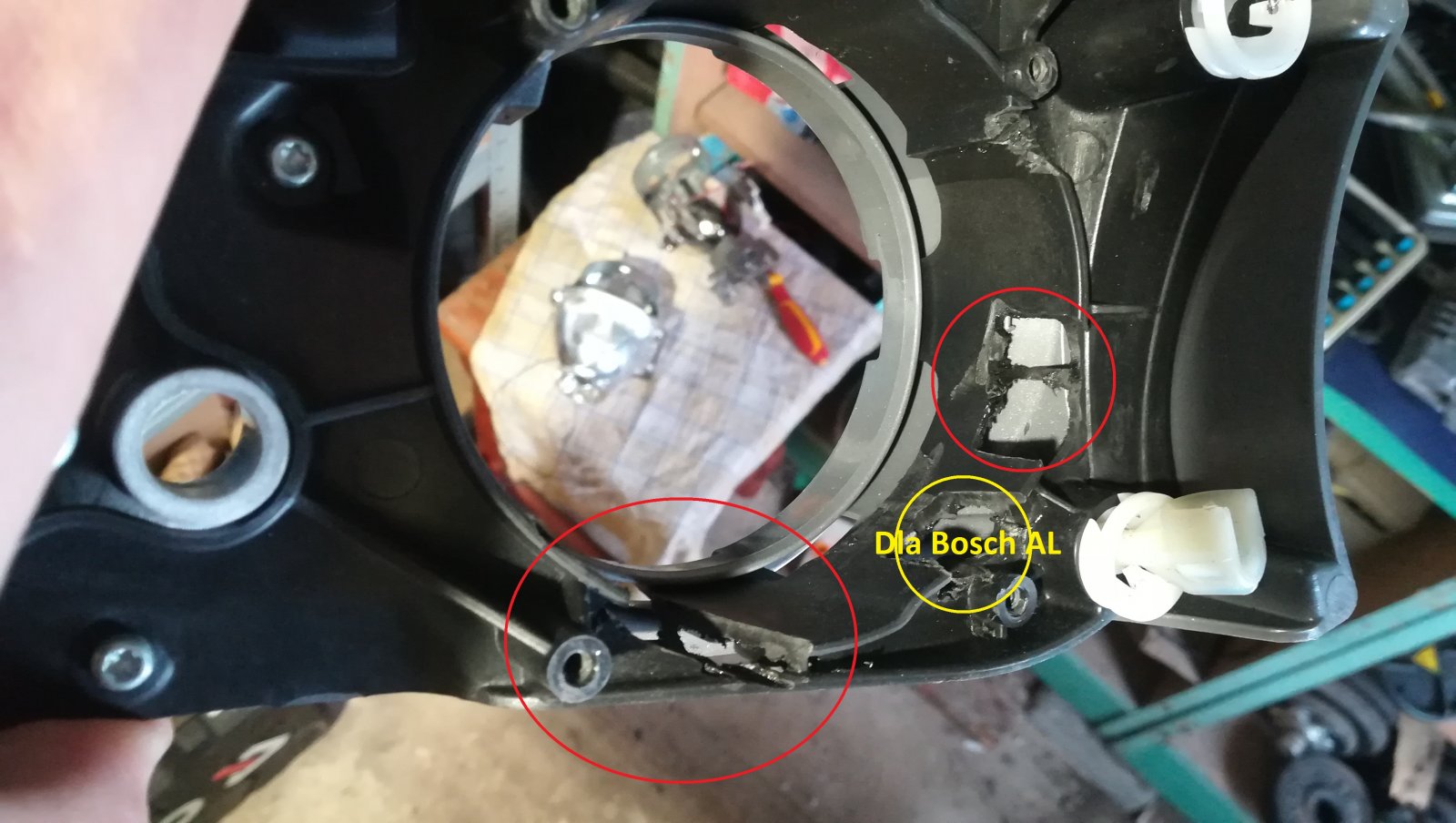

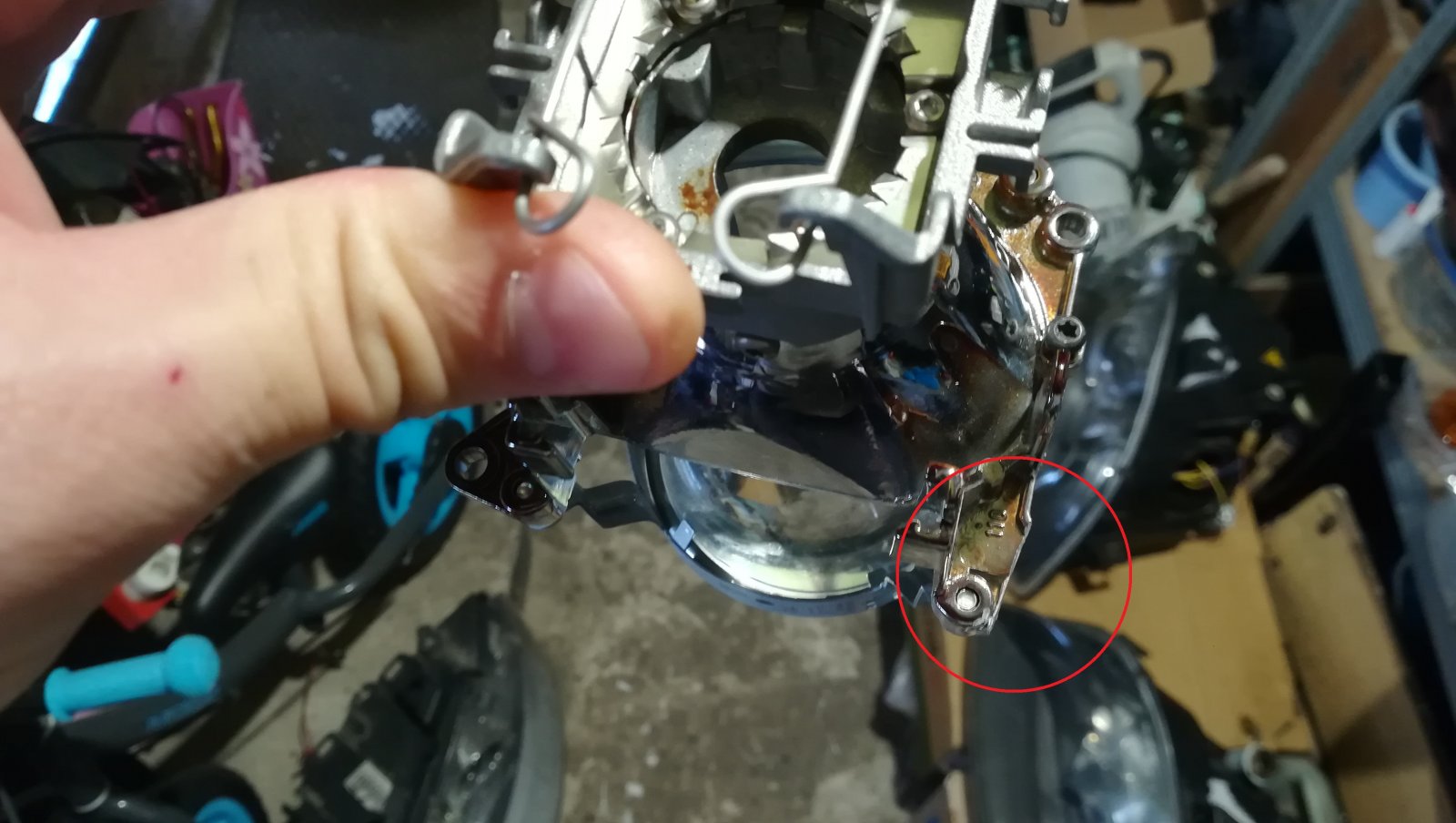

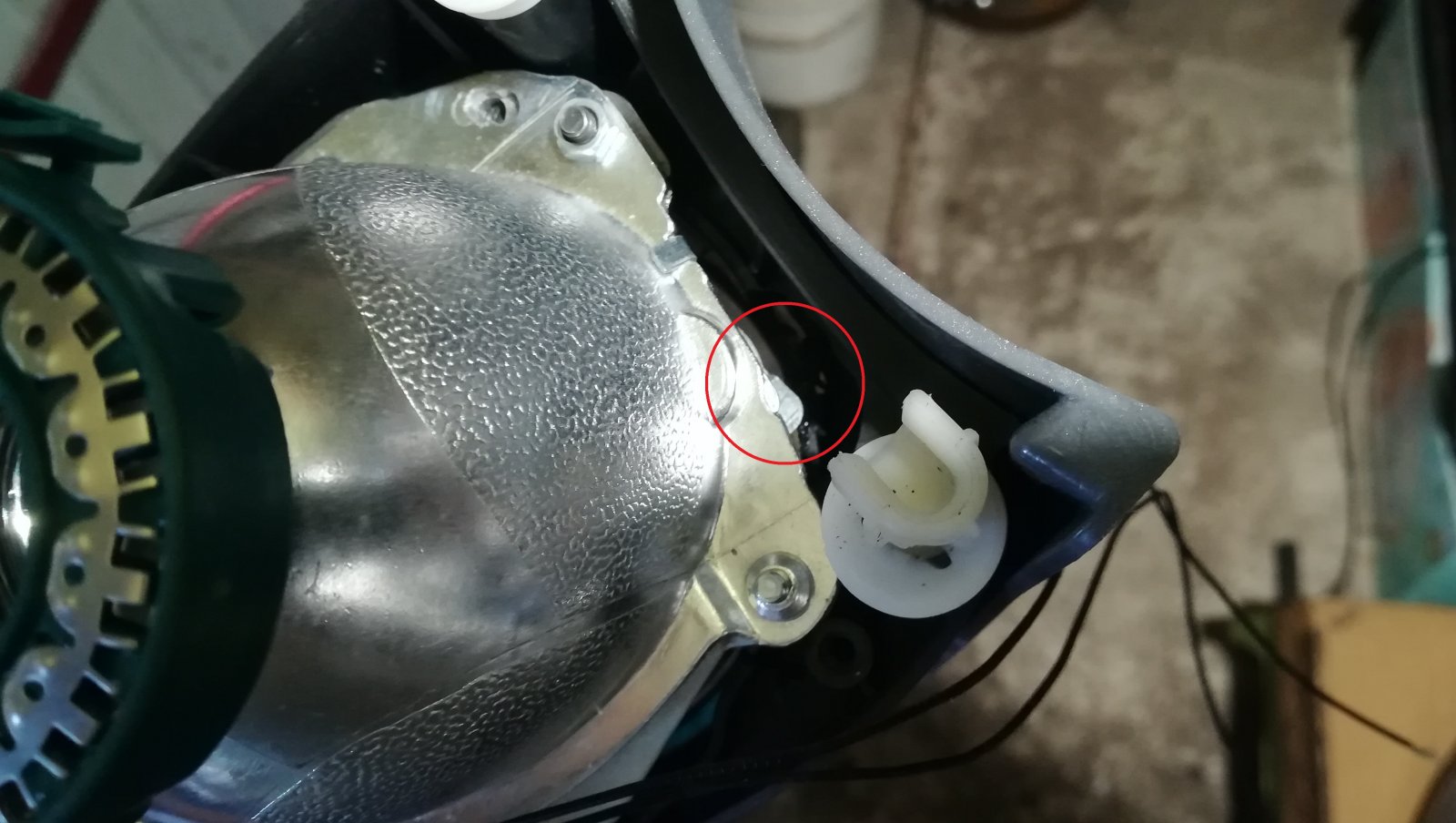

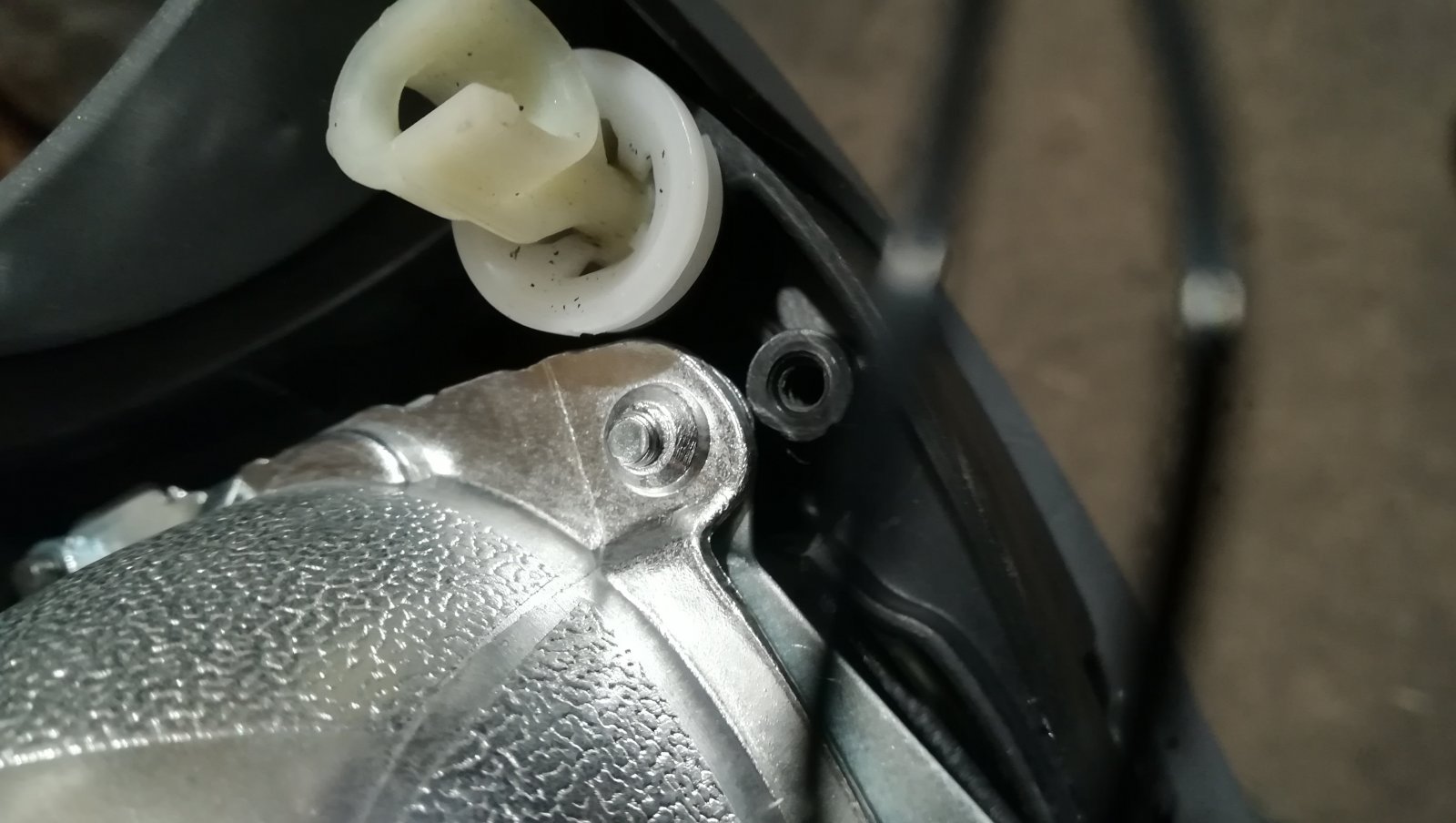

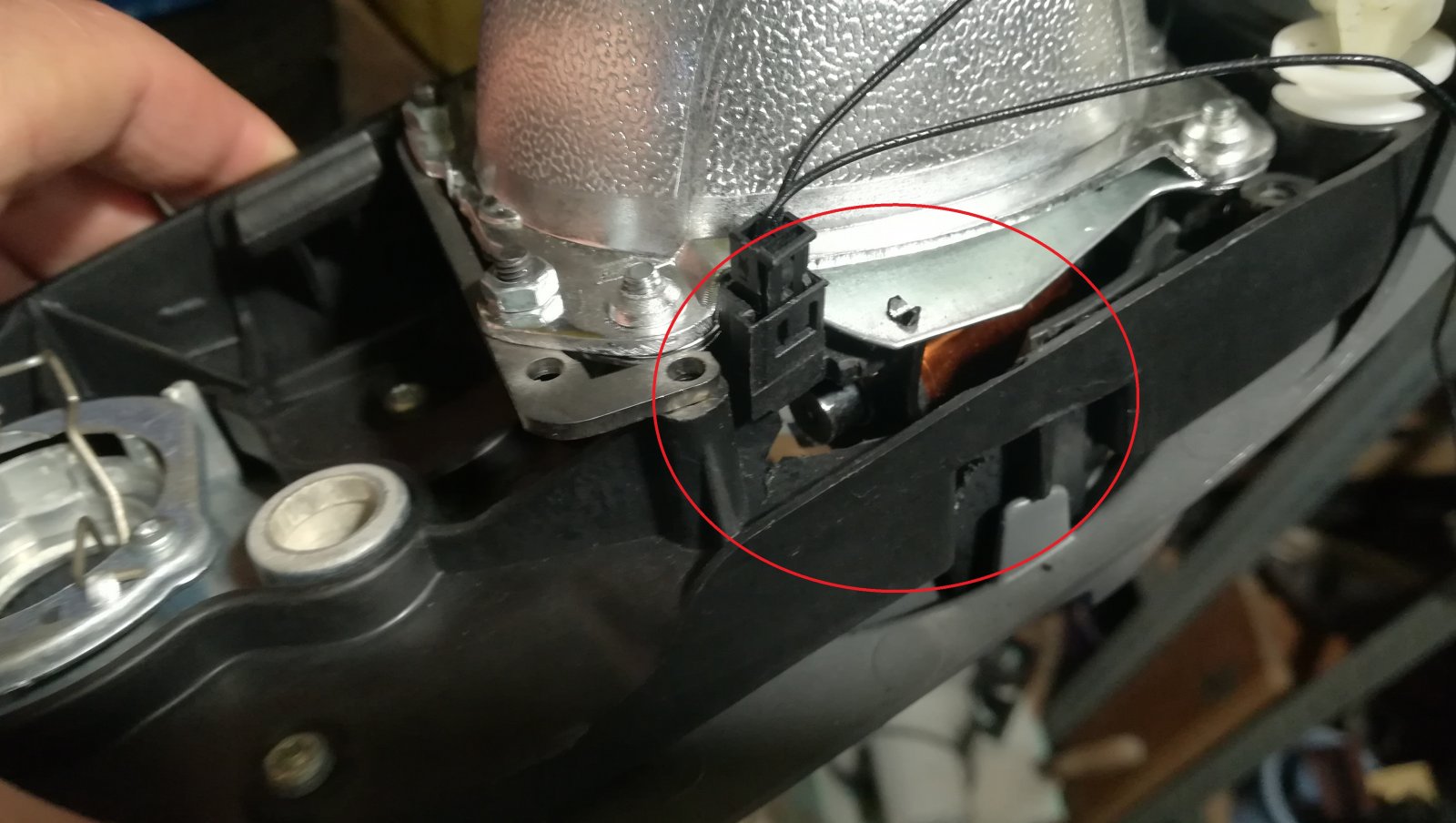

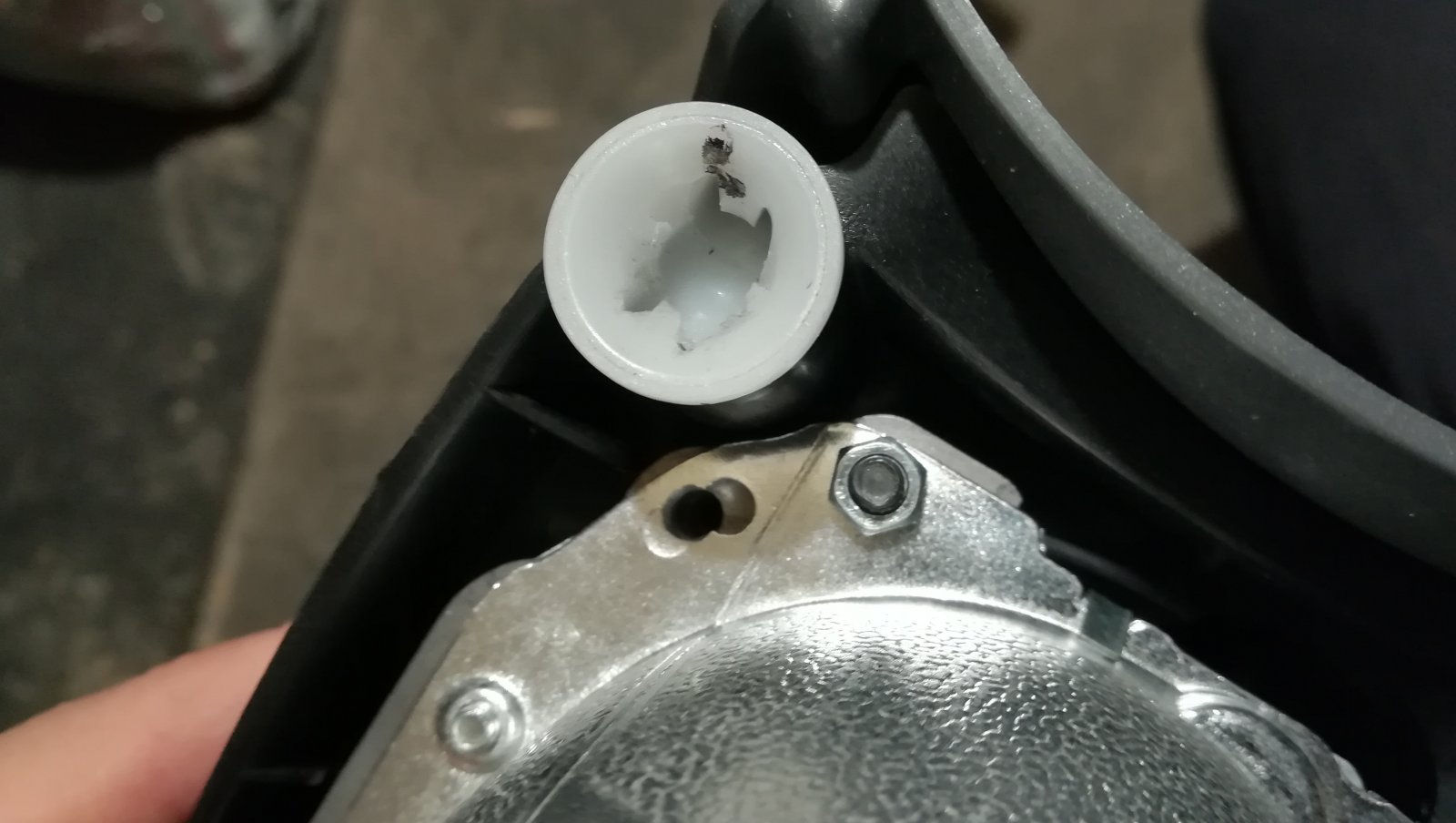

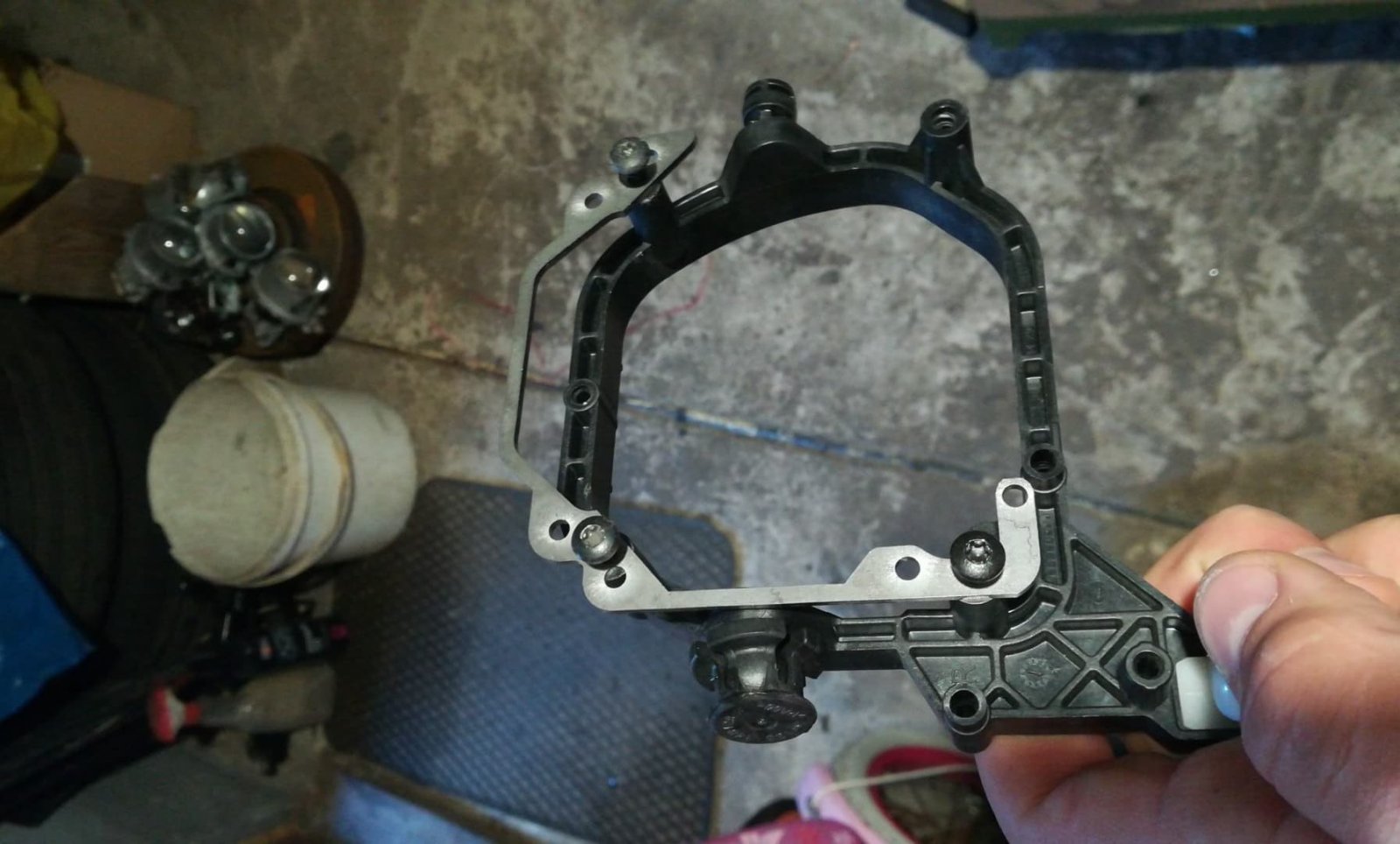

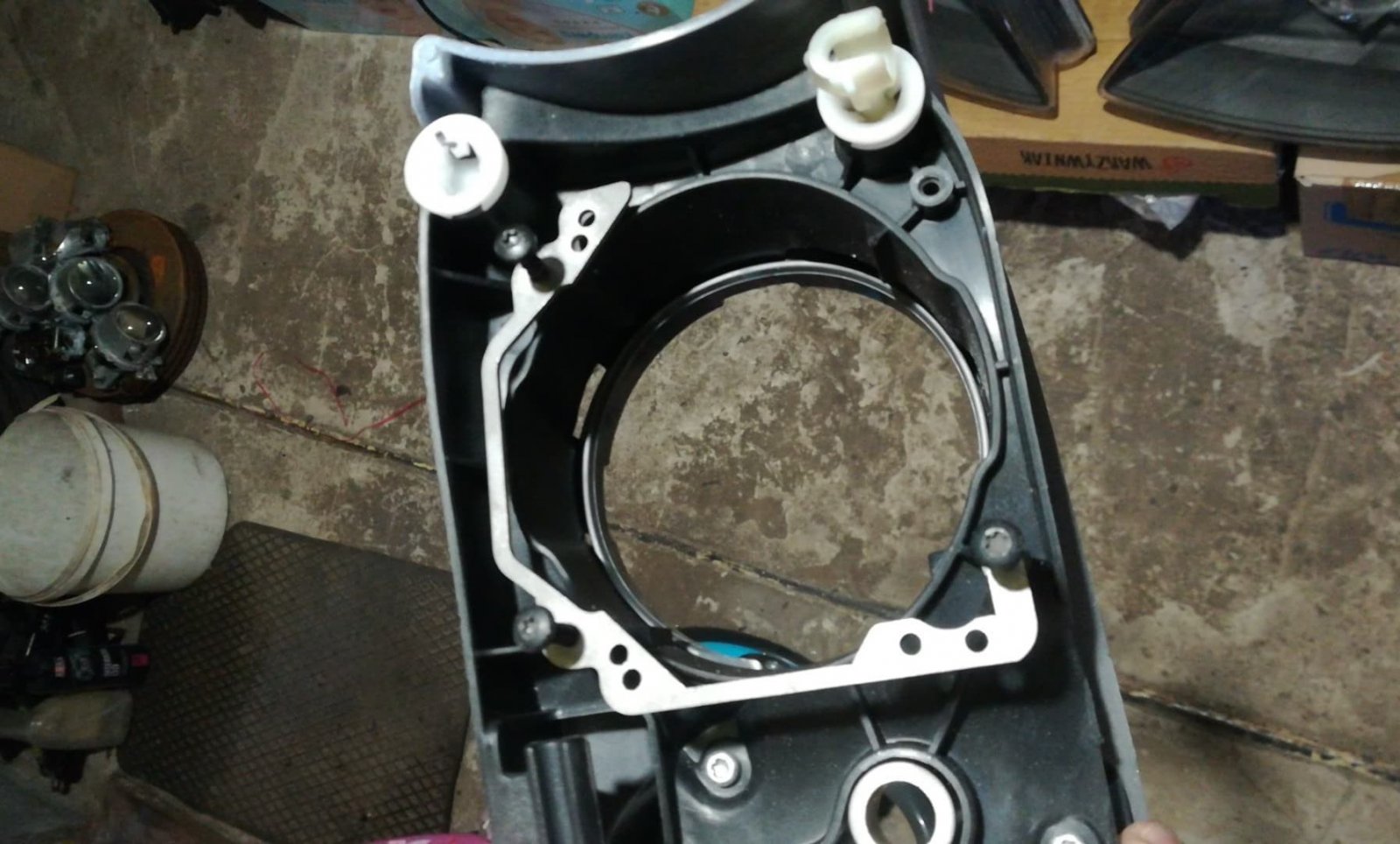

kamil-vag Opublikowano 30 Stycznia 2021 Udostępnij Opublikowano 30 Stycznia 2021 (edytowane) Siedząc trochę w temacie bixów A4 B6 postanowiłem zrobić uniwersalny adapter pozwalający zamontować soczewki: - Repliki Hella Evox 2.0-R - Bosch AL montowane m.in w A4 B8 Na ten moment to chyba najlepiej rokujące projektory do A4 B6, chociaż nie ukrywam, że chce jeszcze spróbować ogarnąć Hella 3R G5 i Intemo... Do rzeczy, wygląd adaptera: I jak to wygląda w praktyce: Rozstaw dla B6 Rozstaw dla B7/B8: Chcąc zamontować soczewkę z B7/B8 w B6 potrzebujemy dołożyć szpilki: Na szpilki najlepiej dać tulejkę sylikonową i można wtedy elegancko zgrać długie z krótkimi... Chcąc zamontować czy Evoxa czy B8 potrzebna jest ingerencja we wkład lampy, odpowiednie podcięcie... Montaż soczewki Bosch AL W przypadku B8 podcinamy fragment stelaża po stronie zaczepu od silniczka regulacji: Trzeba też analogicznie do podcięcia odciąć jedno ucho mocujące samej soczewki: Montaż Evox-R 2.0 W przypadku Evoxa, ze względu na to, że każda soczewka jest taka sama w obu lampach podcięcie będzie inne. Lewa lampa: Trzeba spiłować dolne elementy ustalające i wyciąć trochę wkładu pod cewkę soczewki Evox. Prawa lampa: Tu zabawy jest więcej, trzeba zrobić miejsce i dla cewki i dla przesłony, by mogła swobodnie poruszać się góra-dół. Tu widok na cewkę: Oraz na kawałek przesłony, ten element będzie wędrował do góry: Przygotowanie soczewki Evox-R 2.0 do montażu w adapter: Przykręcamy najpierw adapter do projektora, kolejno bierzemy wiertełko 4mm i rozwiercamy otwory od frontu soczewki, by można było projektor z adapterem przykręcić do stelaża: Podobnie jak w B8 trzeba też odciąć ucho od strony zaczepu silniczka: Delikatnie można tez liznąć odbłyśnik przy górnym zaczepie, żeby nic się nie stykało... Chciałbym Wam powiedzieć, że zrobienie takiego stelaża to nie jest 5 min roboty... trzeba się nagłówkować... i tu oklaski należą się @MaTeo85, bo to Mateusz, zrobił pierwowzór, wycentrował adapter tak by soczewki B6 i Evox były w tym samym punkcie, ja dołożyłem tylko B8/B7 i trochę zmieniłem koncepcje adaptera. Trzeba naprawdę sporo czasu, projekt, drukowanie, docinanie, przymiarki i tak kilkanaście razy bo zawsze coś gdzieś wadziło, nie pasowało... Zawsze może być jakieś drobne przesunięcie, setne mm itd... wszystko idzie skorygować podkładką, czy tulejką gumową, to nie seria, sądzę, że każda replika tez nie będzie kopią 1:1 drugiej... no ale decydując się na taką przeróbkę, zapewne każdy z Was ma trochę pojęcia, smykałki i sobie poradzi Adaptery będą niedługo dostępne w większej ilości, na razie pracowałem na tym moim kpl prototypu. Jakby kogoś interesowało włożenie innych przetwornic to będę też miał zaślepki z czarnej plexi na dekle bixów. Czekam na ewentualne pytania czy uwagi. Edytowane 6 Lutego 2021 przez kamil-vag 10 Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
MaTeo85 Opublikowano 30 Stycznia 2021 Udostępnij Opublikowano 30 Stycznia 2021 Kamil od początku projektu adaptera siedzieliśmy w tym razem, adapter, który zresztą kilku kolegów nabyło był stworzony pierwotnie z myślą tylko o tym żeby wpasować soczewki Evox-R w obudowy bixów w B6 pod moje lampy. Po sukcesie z dopasowaniem kilka kompletów wycięte było extra i poszły do ludzi. Twoja robota z przerobieniem pierwotnej koncepcji pod nowy adapter 2w1 czy może nawet 3w1 (w B6 Evox i B8 oraz w B7 Evox?) i dopieszczenie projektu jest mistrzowska i myślę że bardzo ułatwi wszystkim rezanie lamp oraz ewentualne przeskakiwanie z jednej soczewki na drugą. PS. Prace i wszelkiego rodzaju przymiarki trwały z jakimiś tam przerwami od lutego zeszłego roku jak dobrze pamiętam. 2 Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
pila24 Opublikowano 30 Stycznia 2021 Udostępnij Opublikowano 30 Stycznia 2021 Piękna robota,teraz rezanie przy bixach będzie bardziej rozwoje. W przypadku braku dostępności projektora można spokojnie wybrać inny i zamontować na tym samym adapterku. ? 1 Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Muskel1 Opublikowano 30 Stycznia 2021 Udostępnij Opublikowano 30 Stycznia 2021 Dobra robota koledzy 1 Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
R4xx Opublikowano 30 Stycznia 2021 Udostępnij Opublikowano 30 Stycznia 2021 Pełna profeska 1 Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
george Opublikowano 31 Stycznia 2021 Udostępnij Opublikowano 31 Stycznia 2021 Nie będę oryginalny... gratulacje Panowie @kamil-vag i @MaTeo85 . 1 Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
biggman Opublikowano 1 Lutego 2021 Udostępnij Opublikowano 1 Lutego 2021 dobra robota 1 Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
kamyk2112 Opublikowano 4 Lutego 2021 Udostępnij Opublikowano 4 Lutego 2021 (edytowane) Czapki z głów Bardzo dobra robota. Edytowane 5 Lutego 2021 przez kamyk2112 Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...

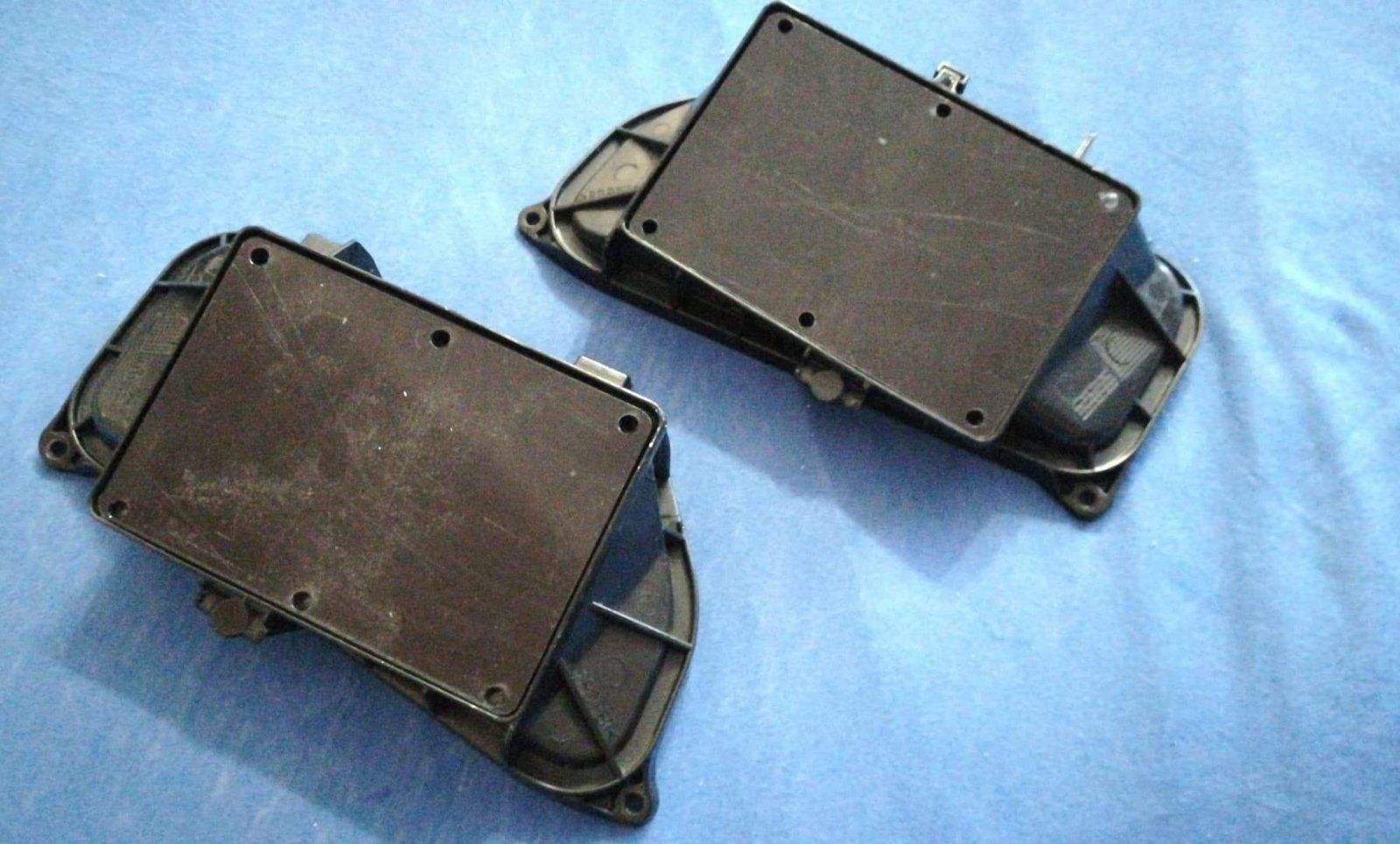

marky2552 Opublikowano 6 Lutego 2021 Udostępnij Opublikowano 6 Lutego 2021 (edytowane) a powiedz mi kamil czy te zaślepki na przetwornice da radę zaadoptować do lamp zwykłych przerobionych na bixenon bo od dołu mam przetwornicę D3S a jak wiadomo one są takie kwadratowe i duużo mniejsze niż ori id2s czy d1s i fajnie było by ją czymś zakryć niż ładować tonę kleju w ten otwór Edytowane 6 Lutego 2021 przez marky2552 Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
kamil-vag Opublikowano 6 Lutego 2021 Autor Udostępnij Opublikowano 6 Lutego 2021 25 minut temu, marky2552 napisał: czy te zaślepki na przetwornice da radę zaadoptować do lamp zwykłych przerobionych na bixenon No pewnie, to ten sam rozmiar przetwornicy, tak czy siak musisz dookoła oblecieć fazkę jakimś uszczelniaczem i najlepiej miejsca śrub, ale ogólnie dobra sprawa, lepsza niż blacha która jest zimna... Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
marky2552 Opublikowano 6 Lutego 2021 Udostępnij Opublikowano 6 Lutego 2021 1 minutę temu, kamil-vag napisał: tak czy siak musisz dookoła oblecieć fazkę jakimś uszczelniaczem i najlepiej miejsca śrub, tak też myślałem żeby tak zrobić. na razie na dniach będę rozbierał lampę lewą bo przetwornica D3S mi się spaliła i będę kombinować mniej więcej jak by to tam lepiej zrobić. powiedz jaki to koszt by był takich zaślepek jak bym się kiedyś zdecydował Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
KoJ@K Opublikowano 11 Lutego 2021 Udostępnij Opublikowano 11 Lutego 2021 Jeśli chodzi o koito Q5 (które miałem w poprzednich B6) to mam taki adapterek. A tutaj filmik parcha Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...

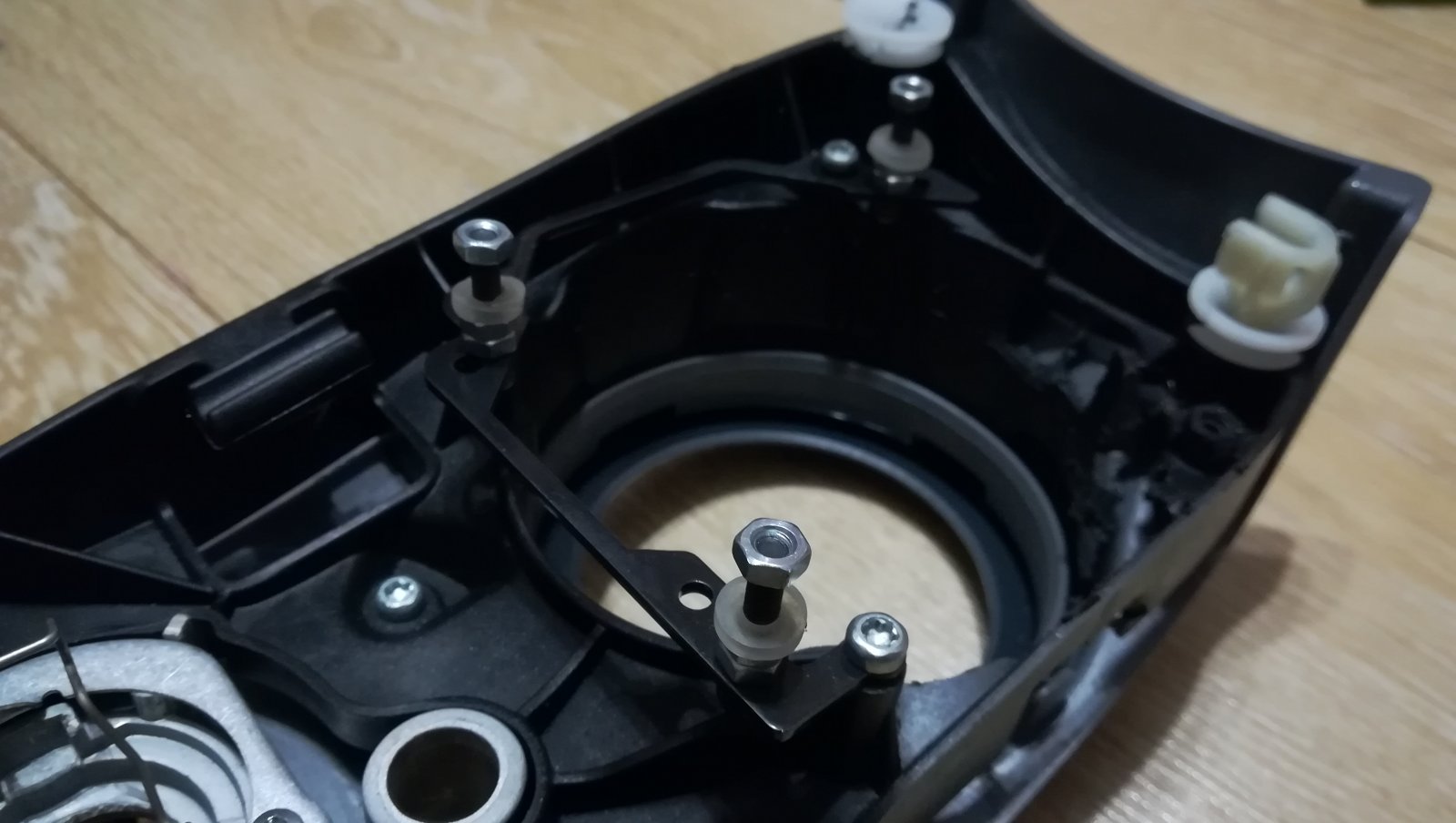

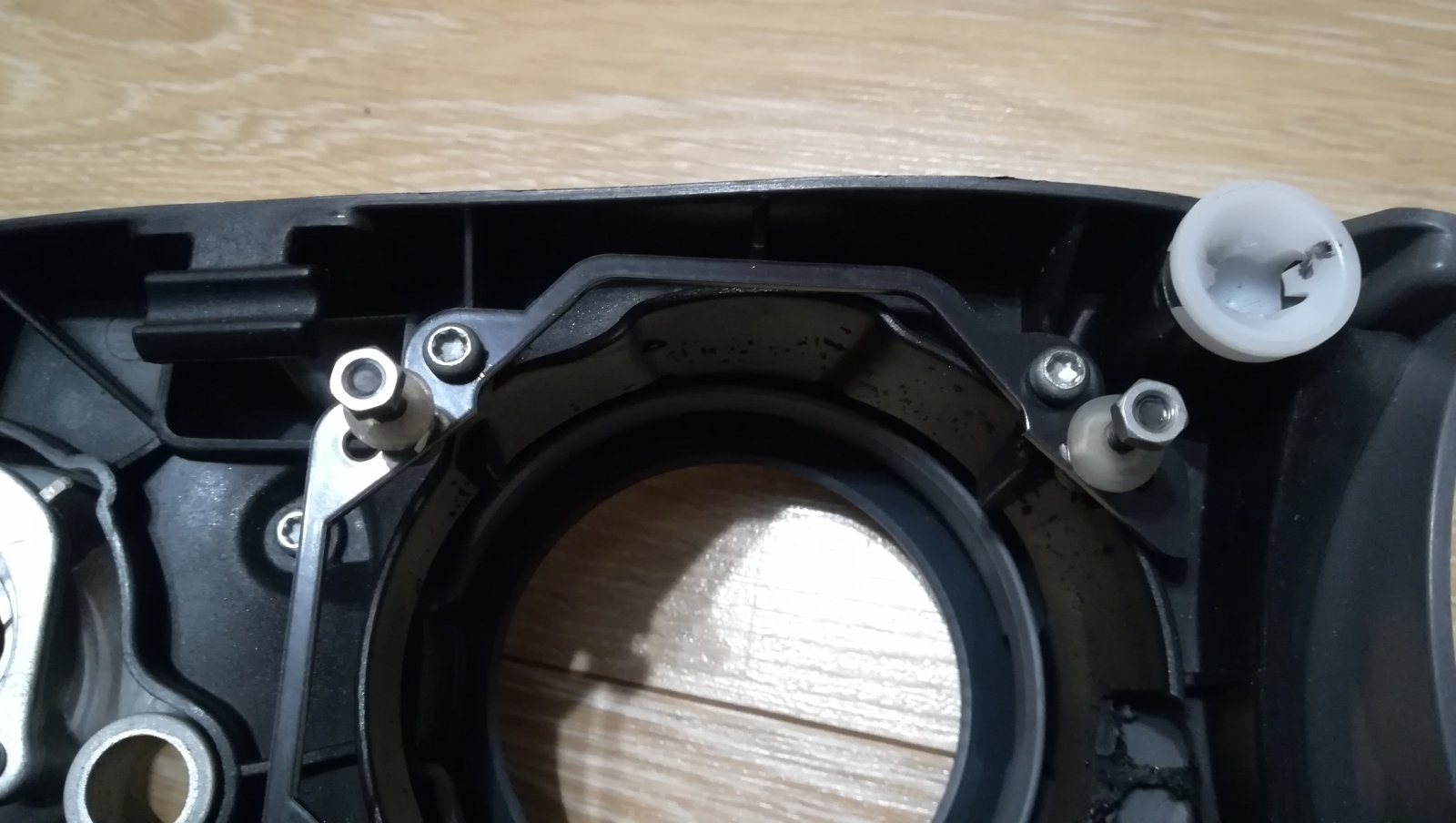

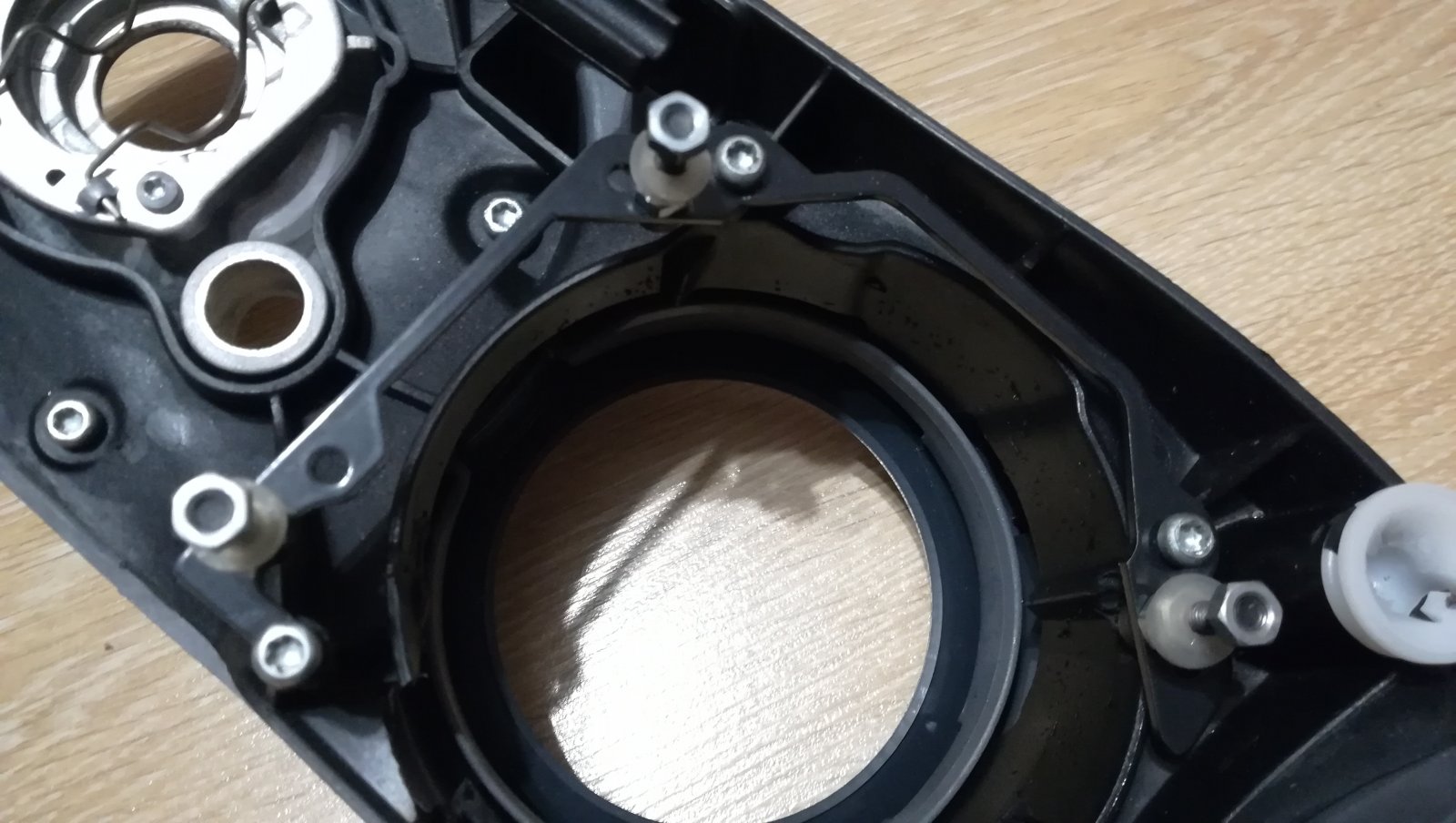

kamil-vag Opublikowano 20 Lutego 2021 Autor Udostępnij Opublikowano 20 Lutego 2021 Uzupełniam o zdjęcia z montażu B8: Trzeba zastosować szpilki, nakręcić jedną/dwie nakrętki i na to najlepiej gumowe podkładki, dzięki nim możemy doregulować projektor by był centrycznie, ewentualnie zgrać go sobie ze światłami drogowymi... W przypadku Evoxa tez warto dać takie gumowe podkładki, ale ja daje je wtedy pod adapter... Regulacja ta działa podobnie jak ta ori w zwykłych lampach B6... trzypunktowe mocowanie daje nam bardzo łatwe manewrowanie projektorem, w przypadku pelnego adaptera na 4pkt mocowania było by to bardzo utrudnione... 3 Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Maxero Opublikowano 21 Lutego 2021 Udostępnij Opublikowano 21 Lutego 2021 Zwykłe lampy z b6 da radę przerobić na bixenonowe według tego adaptera czy tylko jest to do wersji xenonowej lampy ? Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
kamil-vag Opublikowano 21 Lutego 2021 Autor Udostępnij Opublikowano 21 Lutego 2021 To jest adapter tylko do bixenona. W zwykle lampy najłatwiej jest wrzucić Hella Intemo lub Hella 3r g5. Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
KoJ@K Opublikowano 21 Lutego 2021 Udostępnij Opublikowano 21 Lutego 2021 Koito Q5 też całkiem całkiem wchodzi w zwykłą. Lub poprostu czajnik mini H1. Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...

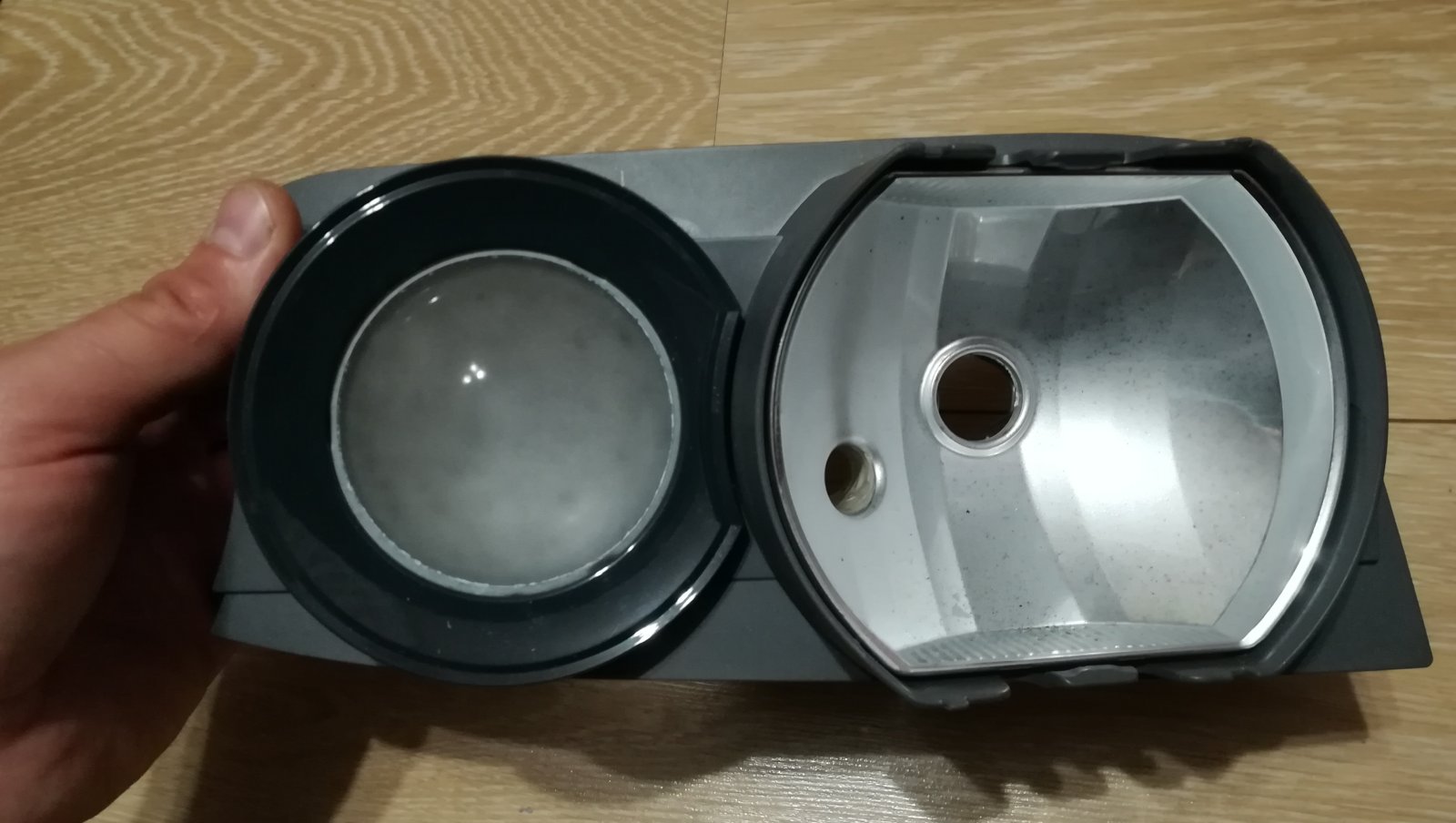

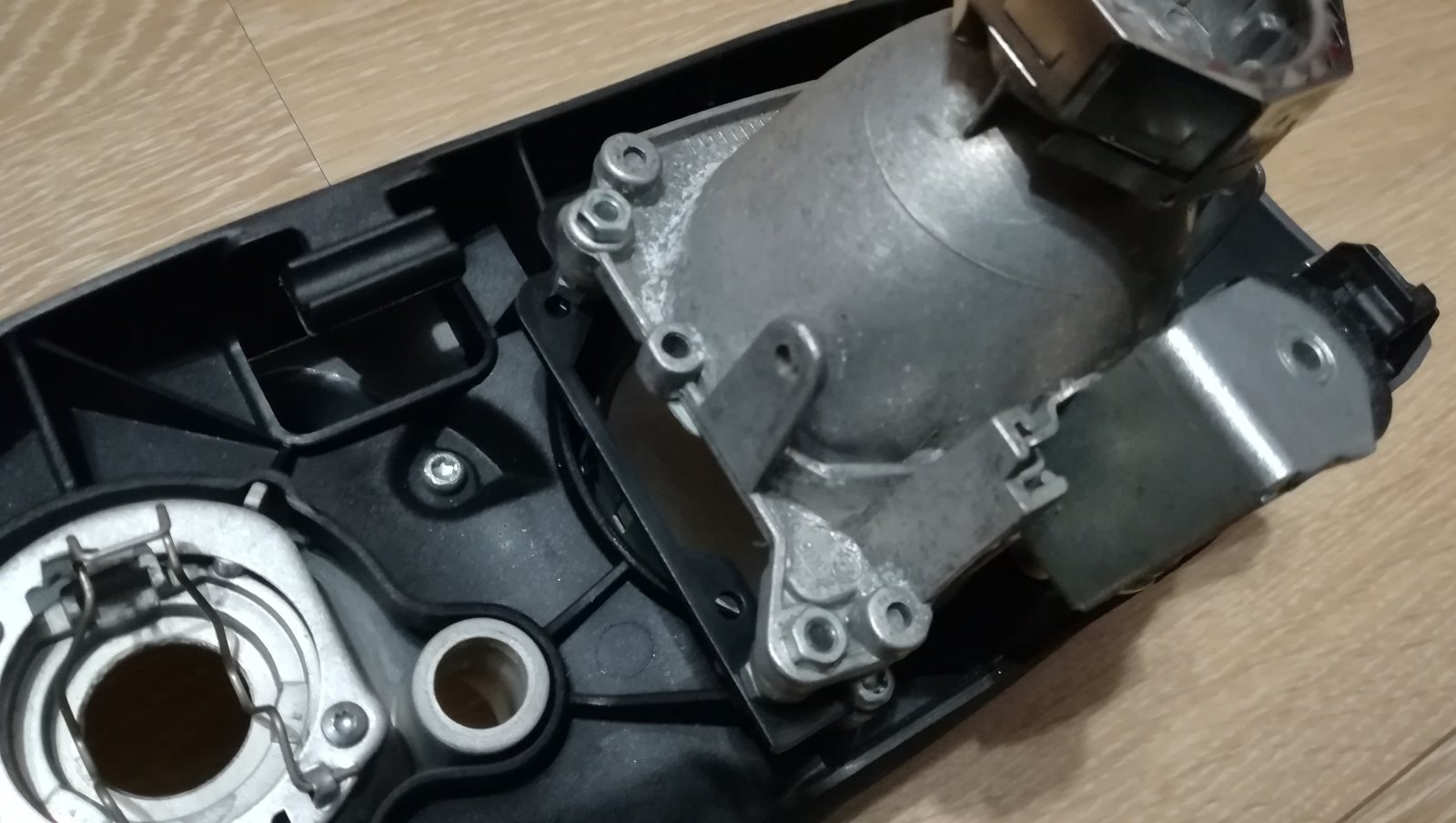

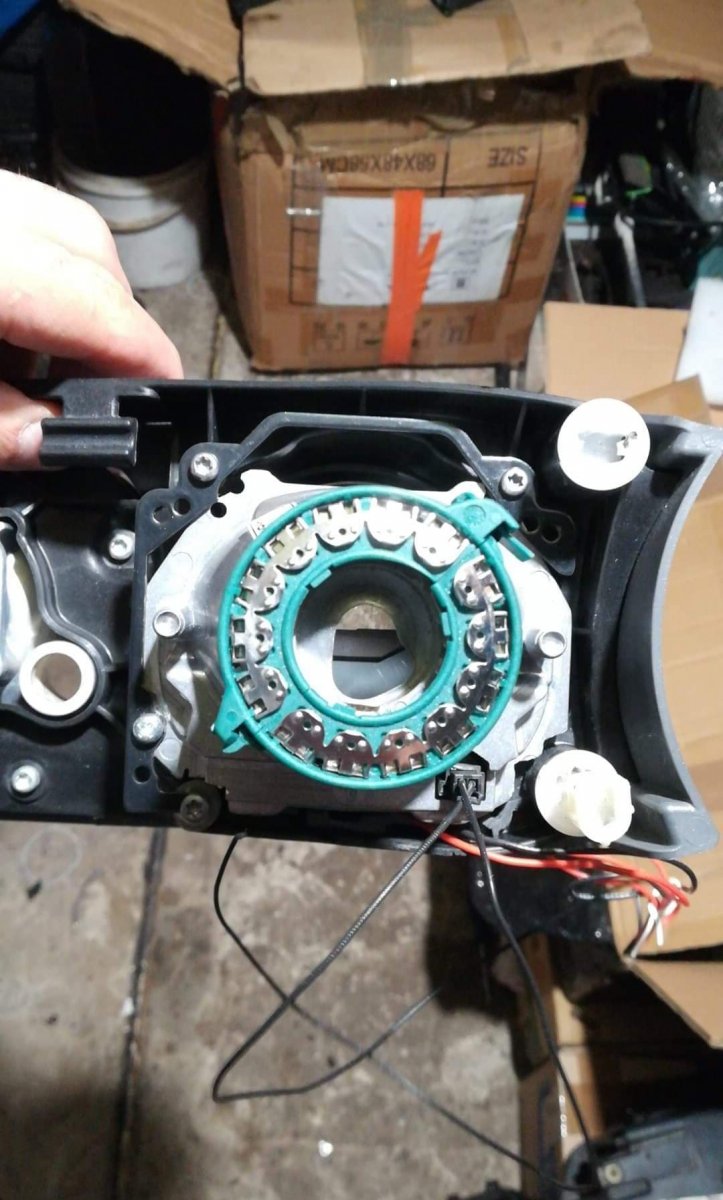

kamil-vag Opublikowano 21 Lutego 2021 Autor Udostępnij Opublikowano 21 Lutego 2021 Miałem też pod ręką soczewki Hella 3r G5 (takie życzenie kolegi @Adam87 , Adaś szykuj furmankę piniędzy) W zwykłej lampie siadały mi kiedyś w miarę ale w bixie to dość ciężki temat... Sporo wycinania w lampie i trzeba też sam projektor grzebnąć, ale moja upartość i kilka podcięć i siedzi: Ale specjalnie i pod tą soczewkę zmodyfikowałem trochę projekt adaptera: Zaczyna się robić z tego niezły kombajn Muszę jeszcze po-testować przed wycięciem, czy nie ma kolizji z innymi soczewkami... 1 Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Adam87 Opublikowano 21 Lutego 2021 Udostępnij Opublikowano 21 Lutego 2021 Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...

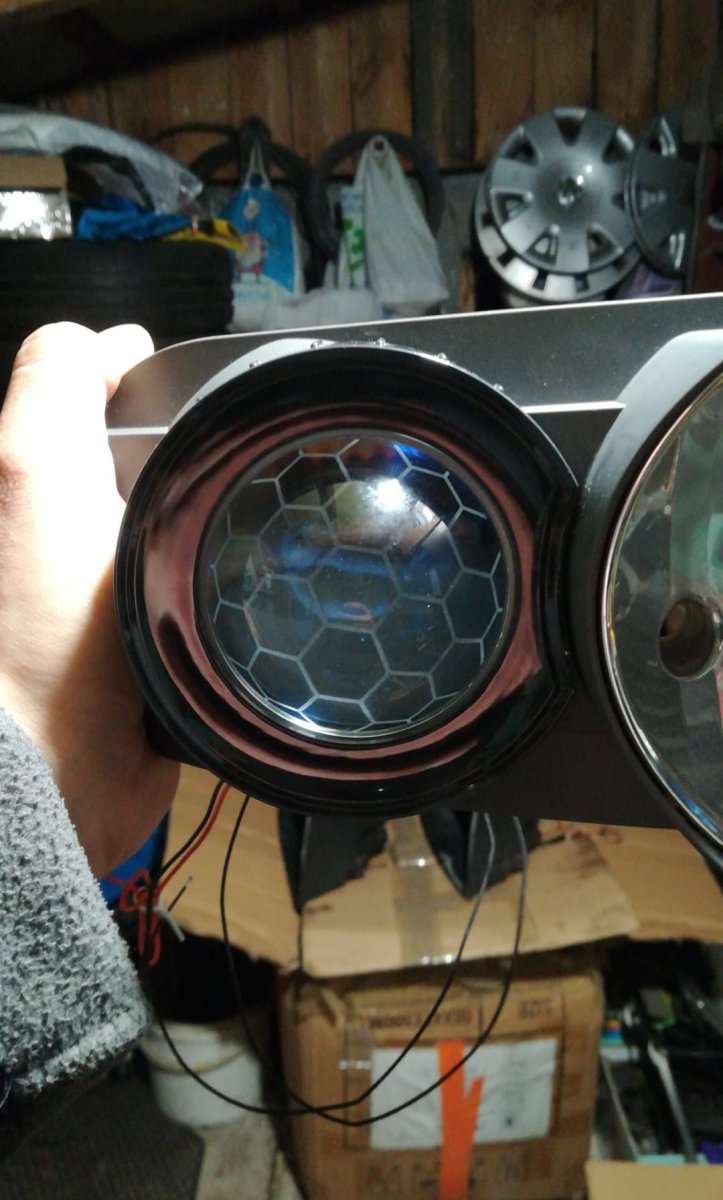

dekiel 13 Opublikowano 21 Lutego 2021 Udostępnij Opublikowano 21 Lutego 2021 Na kiego grzyba ta soczewka wygląda jak futbolówka z lat 70tych w te wzorki sześcioboków ? Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
kamil-vag Opublikowano 21 Lutego 2021 Autor Udostępnij Opublikowano 21 Lutego 2021 Paweł nie jesteś na czasie, to honeycomb + devil eyes Nie ma wpływu na wiązkę światła, od razu uprzedzam pytania hehe Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
