Jestem zainteresowany 2/4 sztukami

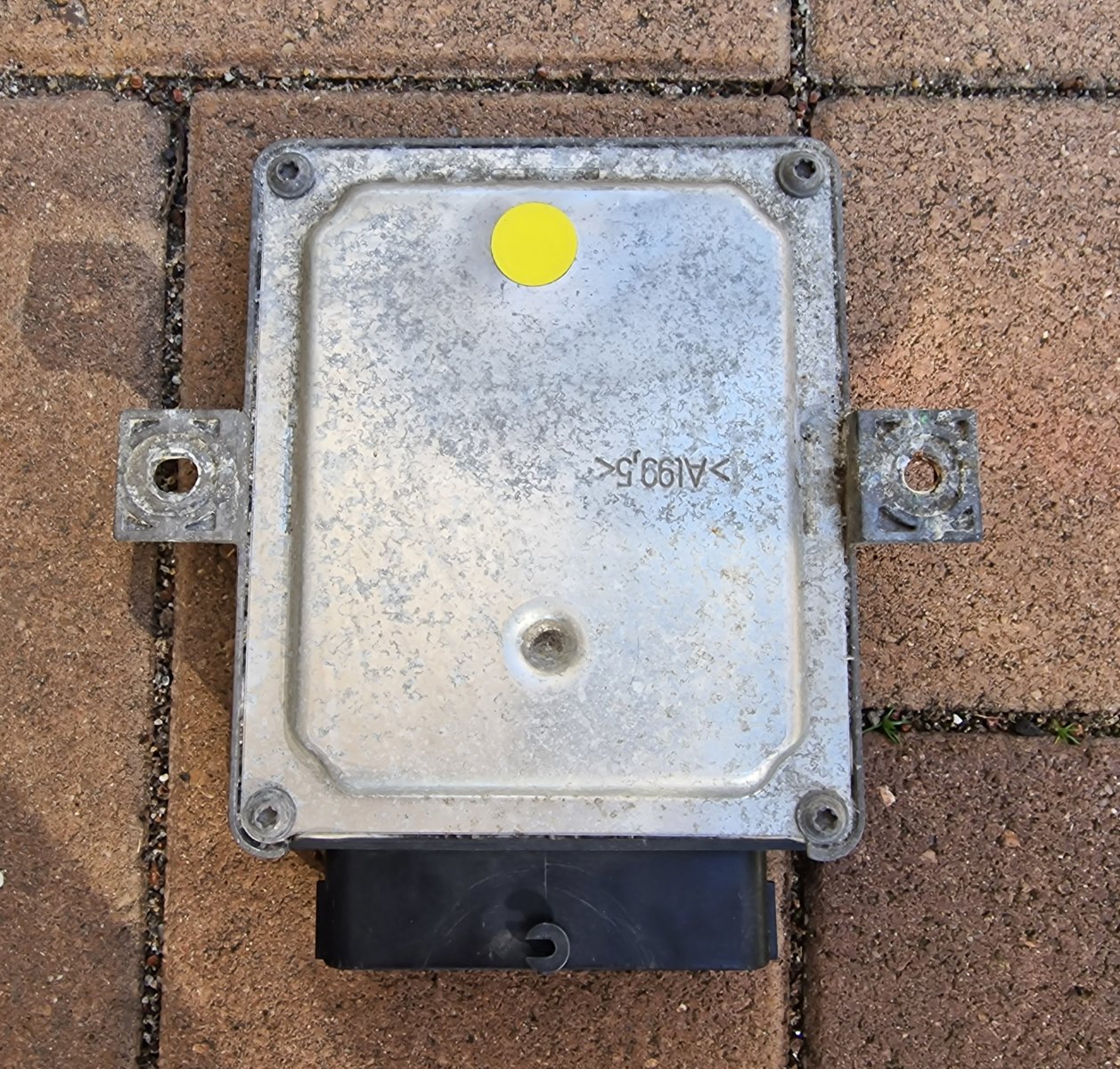

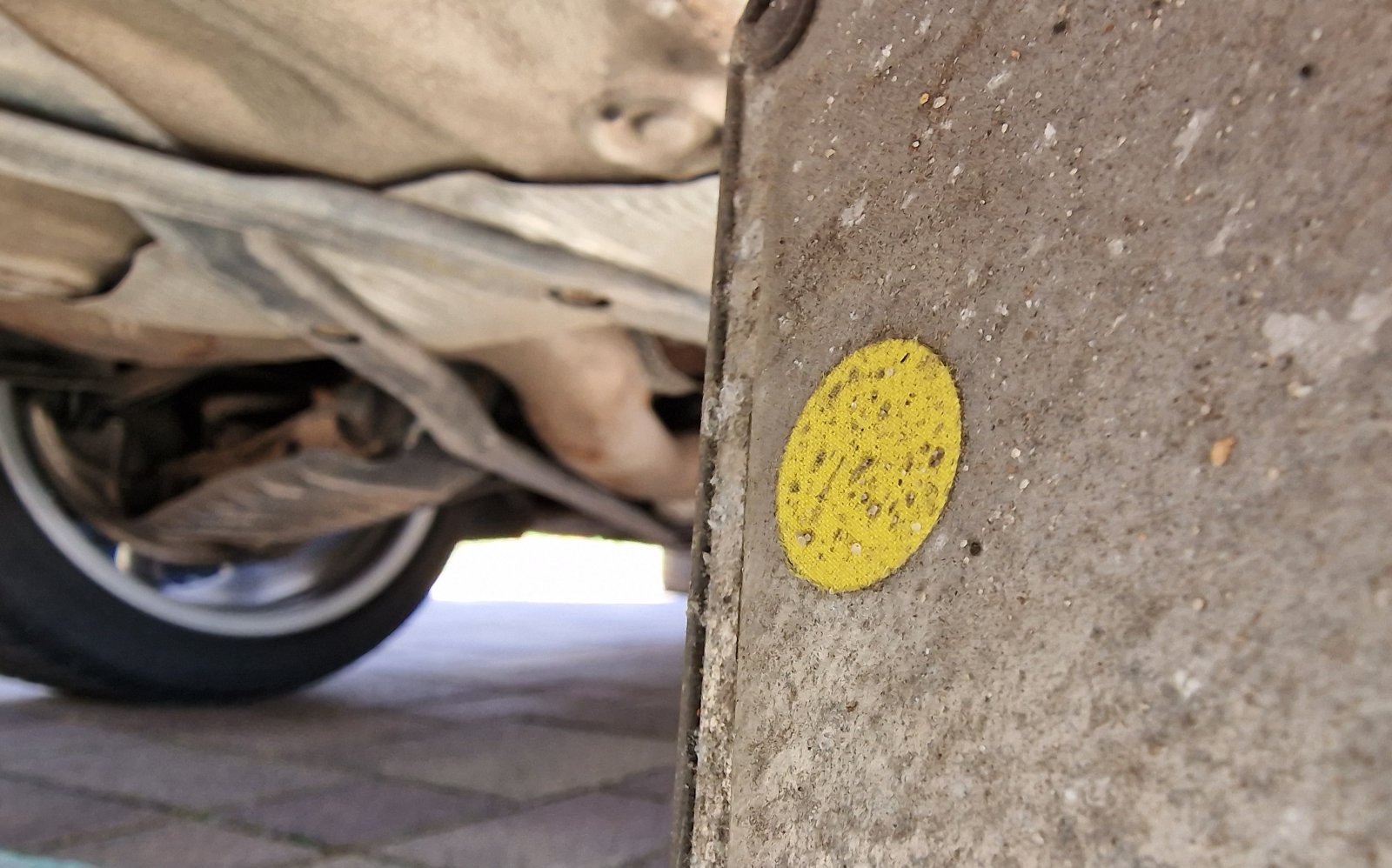

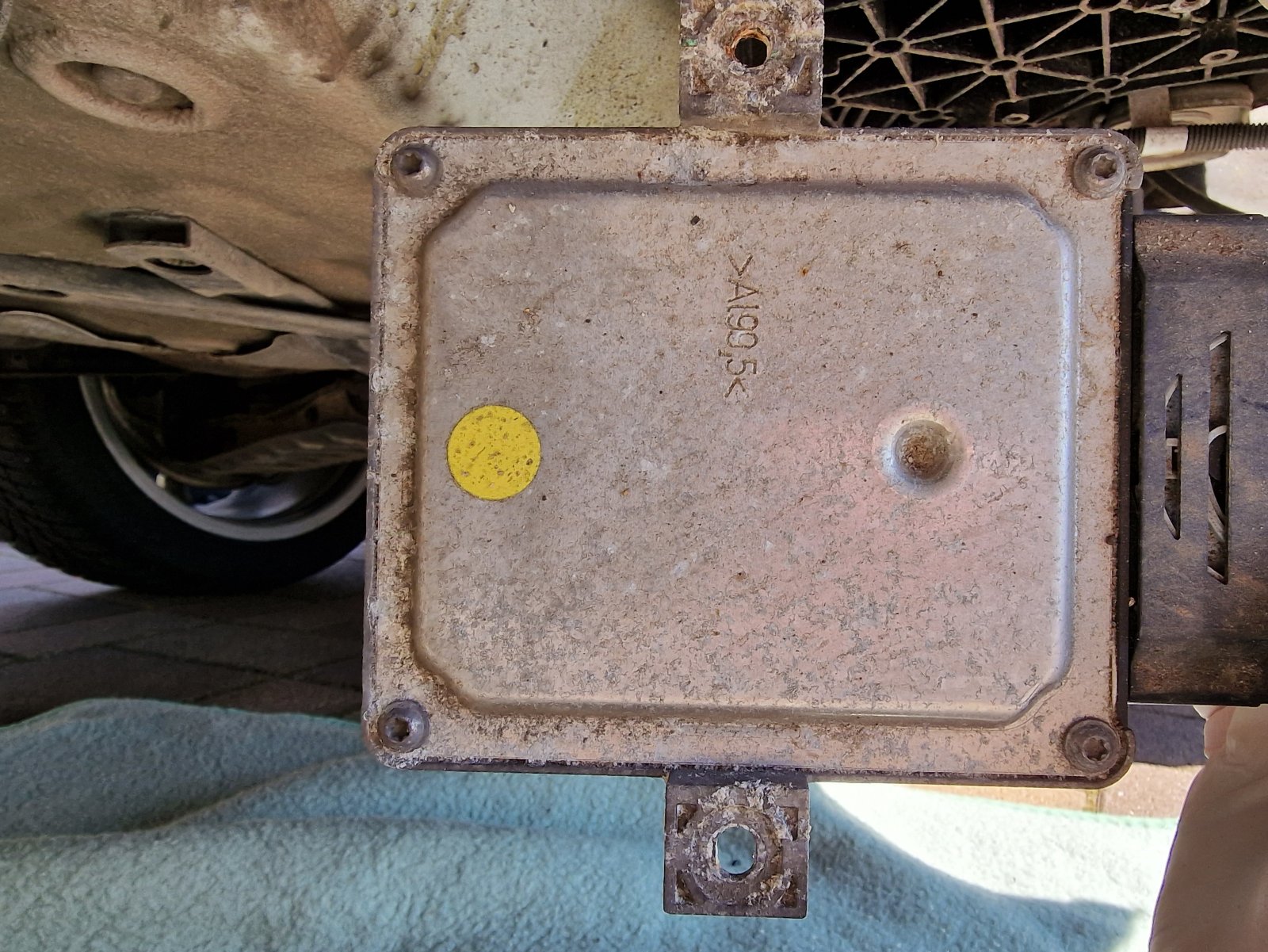

Ze względu na to, że zmieniałem dziś koła, postanowiłem przy okazji po roku ( bez 3 dni) i 12795 przejechanych kilometrach, zweryfikować jak wygląda membrana.

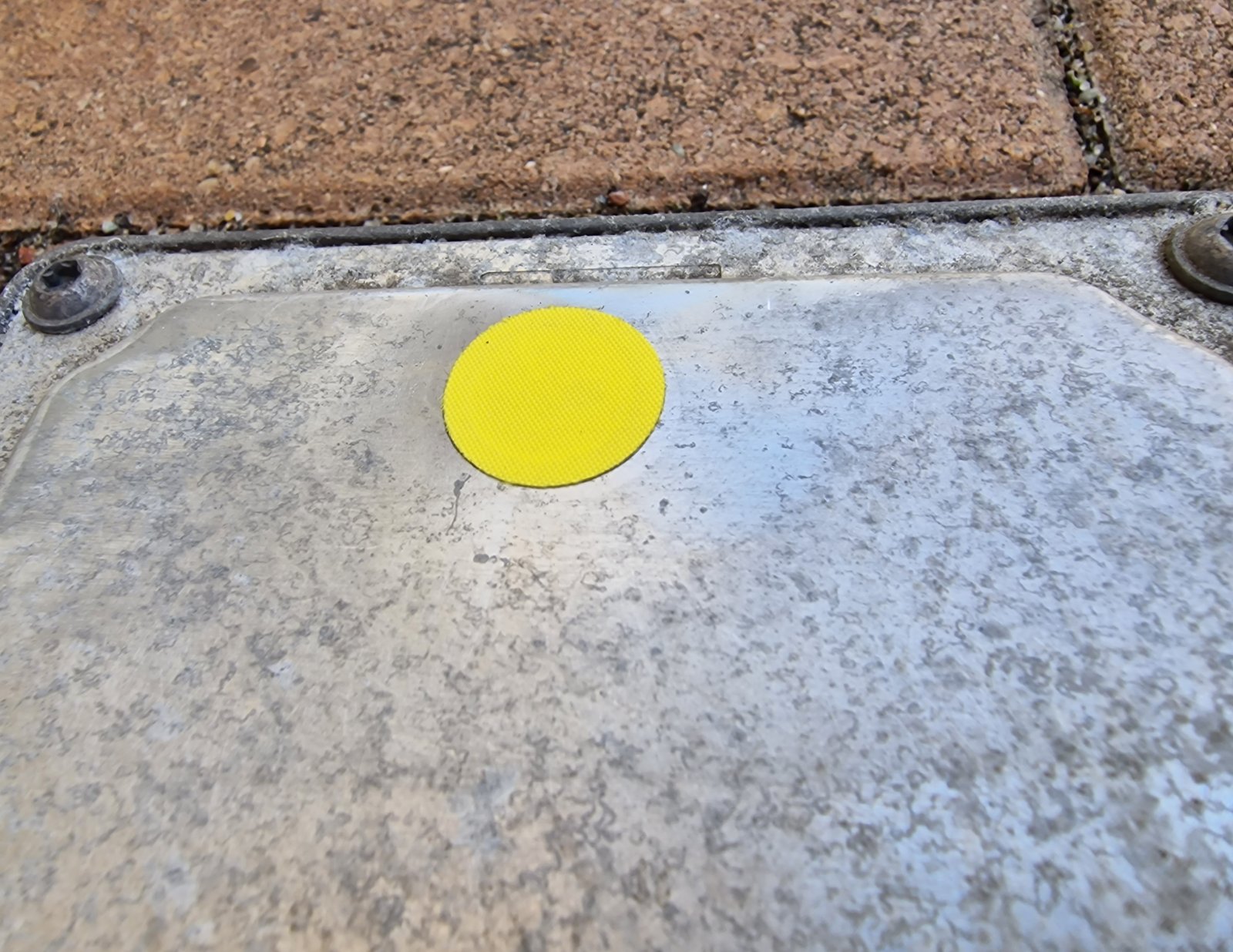

Jak widać na zdjęciach nie zauważyłem aby gdzieś się odklejała.



Jako że miałem jeszcze jedną, którą właśnie na dzisiejszy dzień sobie zostawiłem, wymieniłem ją na nową.

Następną weryfikacja za 2 lata.

Edytowane 6 Kwietnia 20233 l przez Muskel1

Zostały 2 membrany jak by ktoś był chętny.

Ja też mam zamowione. Jeśli ktoś chce mogę porozsyłać.

Jak chce 2sztuki jak coś

W dniu 14.04.2023 o 10:27, puczyl1990 napisał(a):

Zostały 2 membrany jak by ktoś był chętny.

Polecam zakup od kolegi puczyl, wysłał szybko, doszło bez problemu.

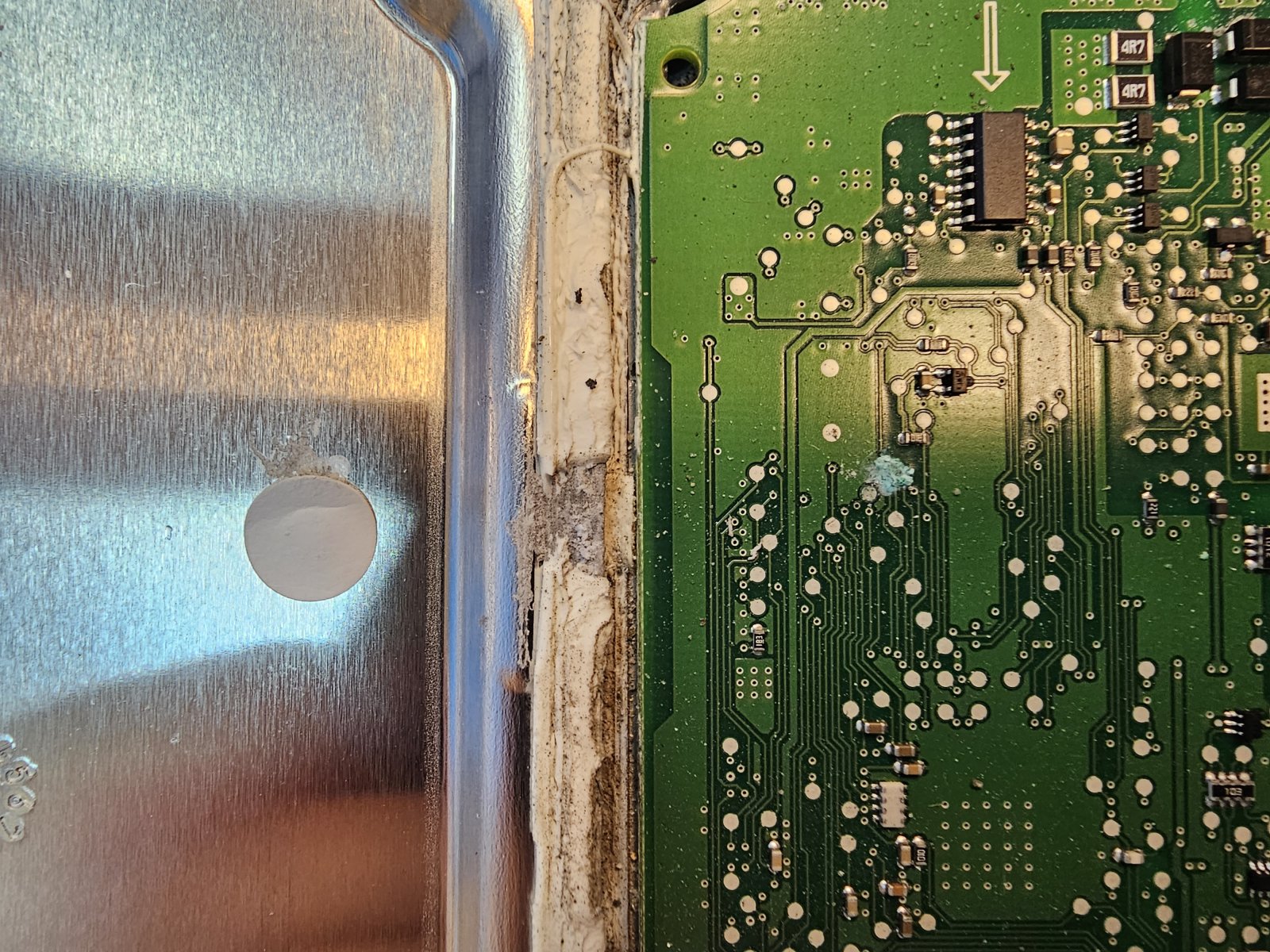

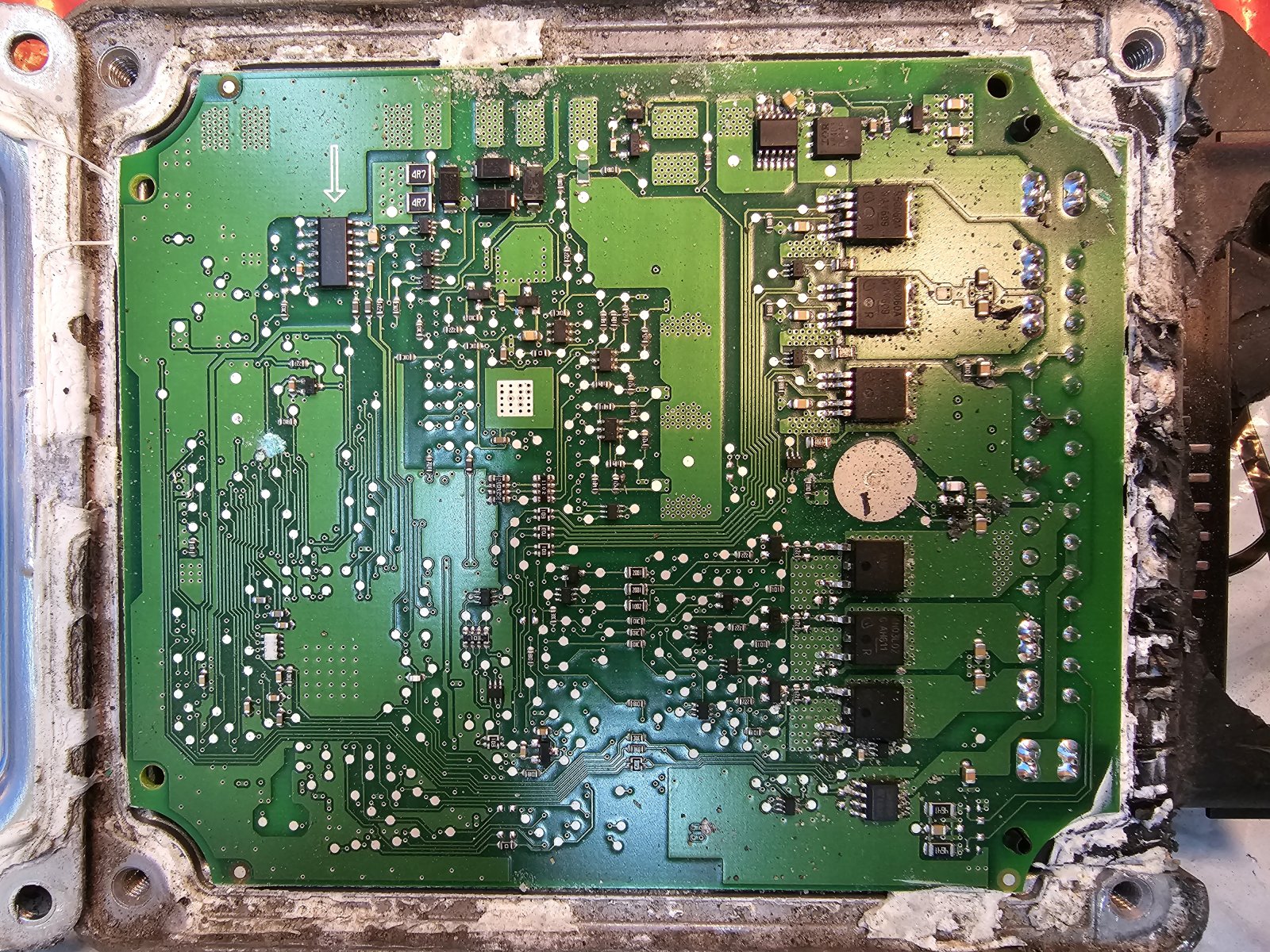

Dziś zrobiłem sekcję zdjętego sterownika.

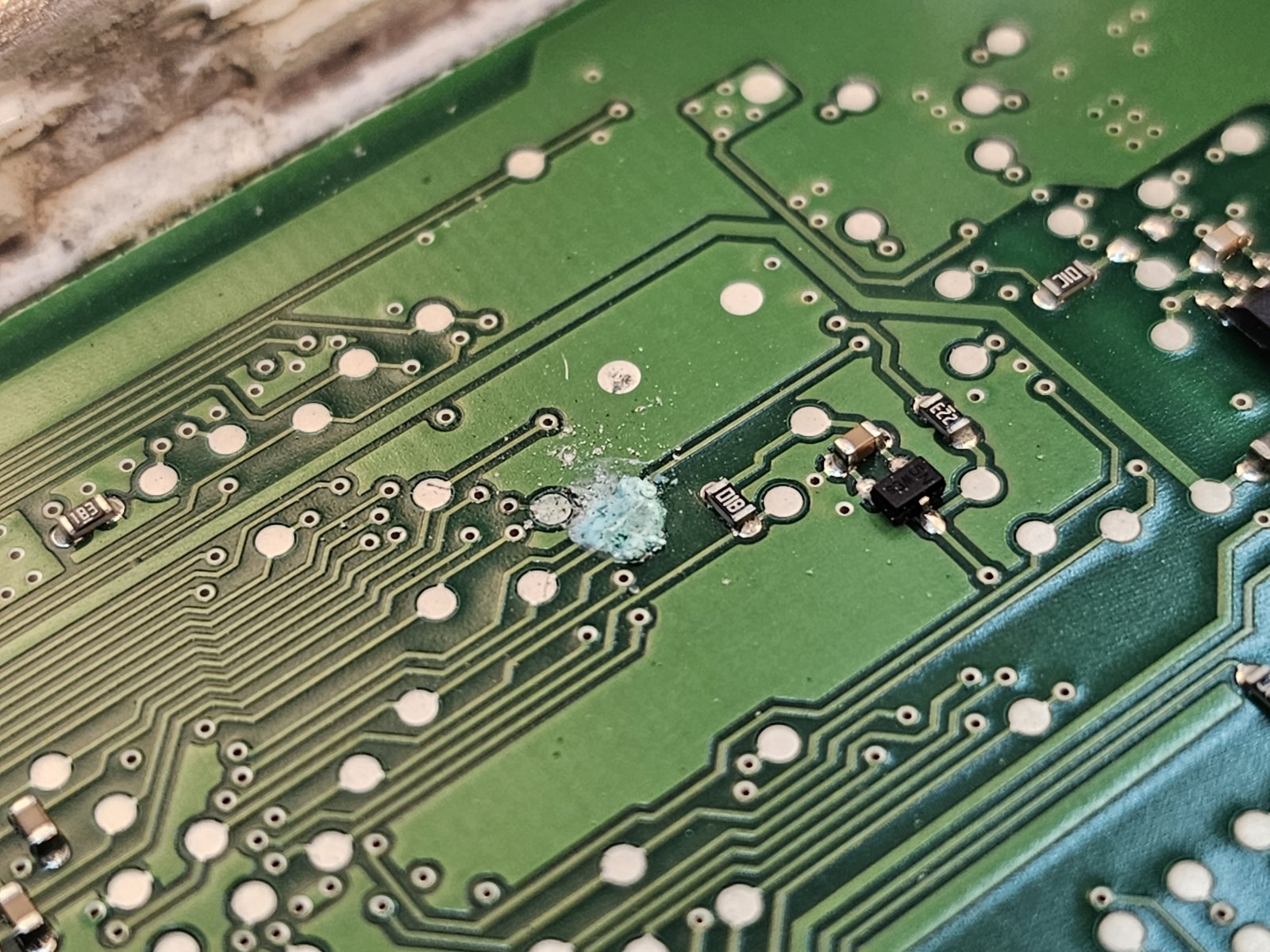

Jeden malutki zielony placuszek na środku płytki i tyyyyle problemów.

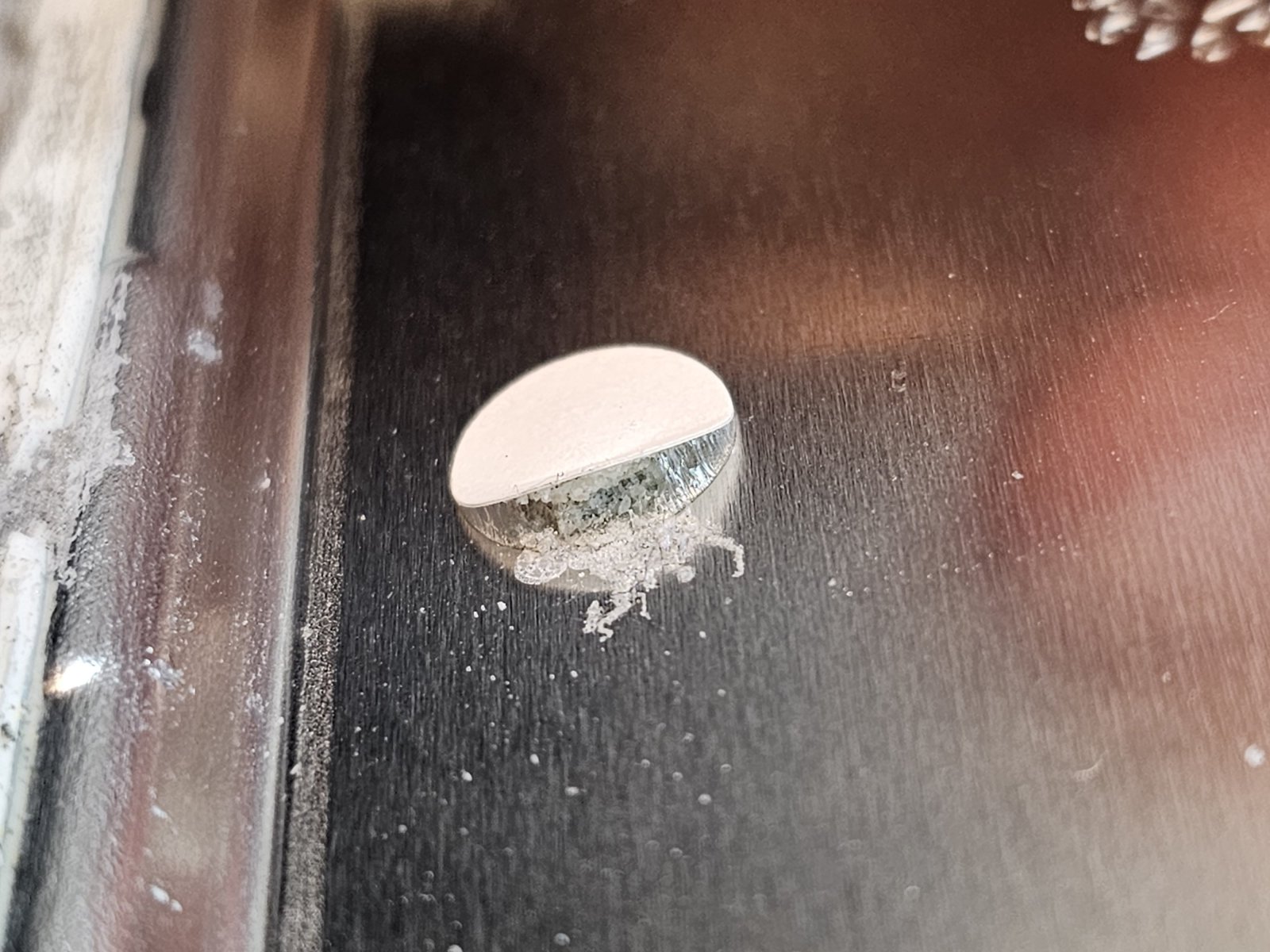

Membrana w środku oczywiście odklejona:

Czyli klasyk jak prawie w każdym przypadku tutaj.

ciekawe czy to zwarcie coś psuje z elektroniki w środku, czy tylko kwestia ścieżek. Bo jeśli tylko ścieżki to łatwo by było naprawić

6 minut temu, wuPiotrek napisał(a):

ciekawe czy to zwarcie coś psuje z elektroniki w środku, czy tylko kwestia ścieżek. Bo jeśli tylko ścieżki to łatwo by było naprawić

Ponoć zgodnie z tym, co gość opowiada w poniższym materiale:

jest tam druk 4ro warstwowy i jak już się tam zacznie "dziać" to nie ma sensu tego naprawiać.



Wygląda, jakby pod tą naklejką specjalnie dawali kropelkę wody, aby z czasem klej puścił i wylał zawartość na płytkę ? i to akurat w miejscu gdzie jest przelotka na drugą stronę, przez wszystkie warstwy..

33 minuty temu, Langista napisał(a):

Wygląda, jakby pod tą naklejką specjalnie dawali kropelkę wody, aby z czasem klej puścił i wylał zawartość na płytkę ? i to akurat w miejscu gdzie jest przelotka na drugą stronę, przez wszystkie warstwy..

A po drugiej stronie czyściutko...

@simon__75 Mógł byś oczyścić zaśniedziałe miejsce za pomocą alkoholu izopropylowego i zrobić foto zbliżenie.

Potem wykonaj pomiar za pomocą multipetru samej przelotki . Czy jest przejście z jednej strony na 2gą.

Zapewne nie... jest szansa na naprawę tego ale bez gwarancji na powodzenie .(pytanie ile warstw ma rzeczywiście ta płytka )

BTW nie wygląda na płytkę 3 czy 4ro warstwową

Edytowane 8 Maja 20233 l przez Lukaa5

2 minuty temu, Lukaa5 napisał(a):

@simon__75 Mógł byś oczyścić zaśniedziałe miejsce za pomocą alkoholu izopropylowego i zrobić foto zbliżenie.

Potem wykonaj pomiar za pomocą multipetru samej przelotki . Czy jest przejście z jednej strony na 2gą.

Zapewne nie... jest szansa na naprawę tego ale bez gwarancji na powodzenie .

BTW nie wygląda na płytkę 3 czy 4ro warstwową

Mogę jutro przeczyscic i pomierzyc. Wstawilem inny i tyle.

12 godzin temu, Lukaa5 napisał(a):

@simon__75 Mógł byś oczyścić zaśniedziałe miejsce za pomocą alkoholu izopropylowego i zrobić foto zbliżenie.

Potem wykonaj pomiar za pomocą multipetru samej przelotki . Czy jest przejście z jednej strony na 2gą.

Zapewne nie... jest szansa na naprawę tego ale bez gwarancji na powodzenie .(pytanie ile warstw ma rzeczywiście ta płytka )

BTW nie wygląda na płytkę 3 czy 4ro warstwową

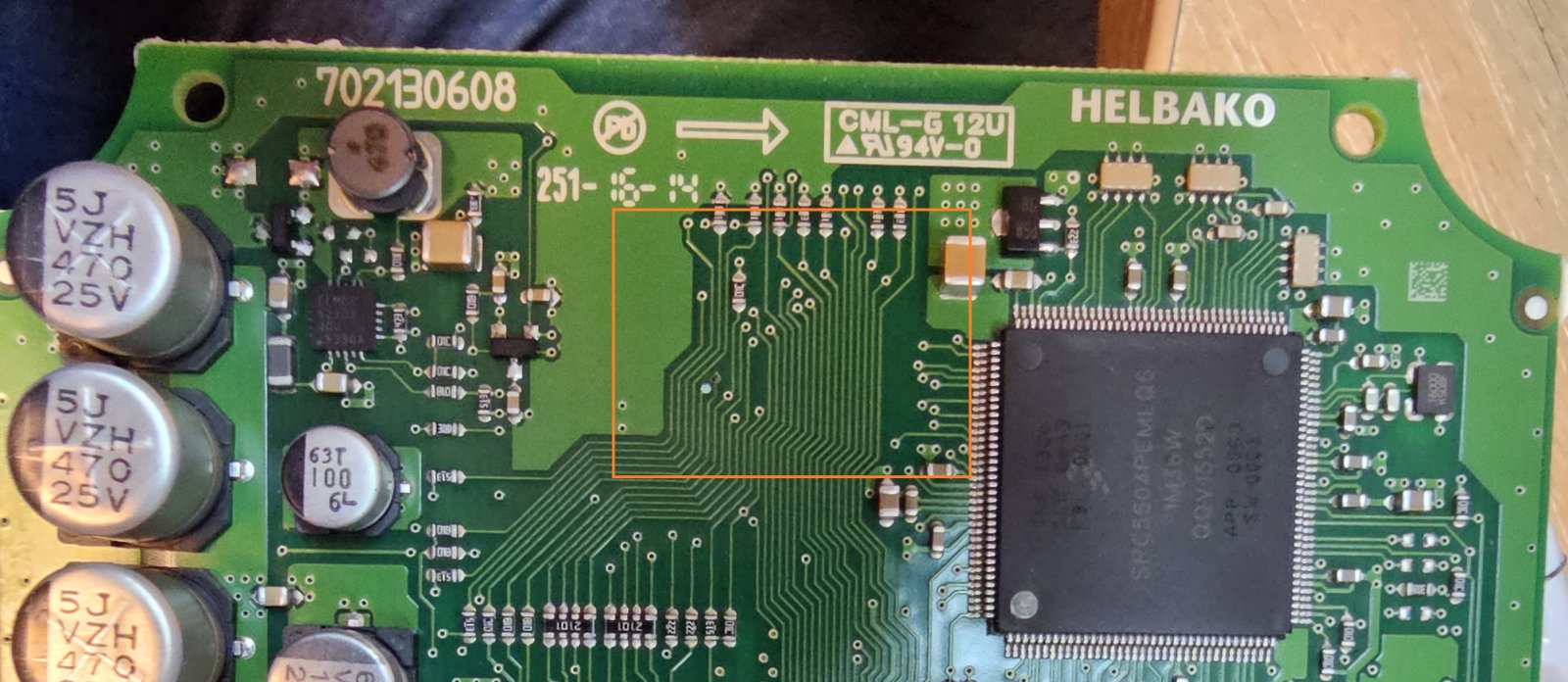

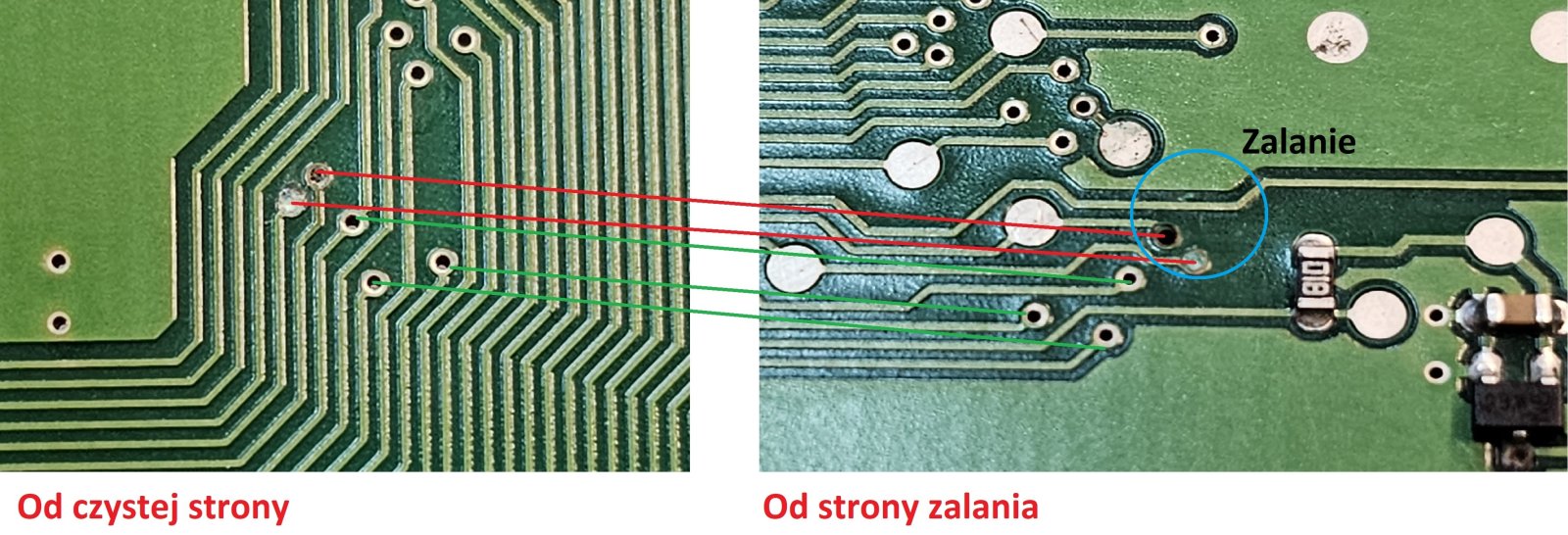

Po przeczyszczeniu i pomiarach wygląda to tak (czerwone - brak przejścia, zielone - jest przejście) :

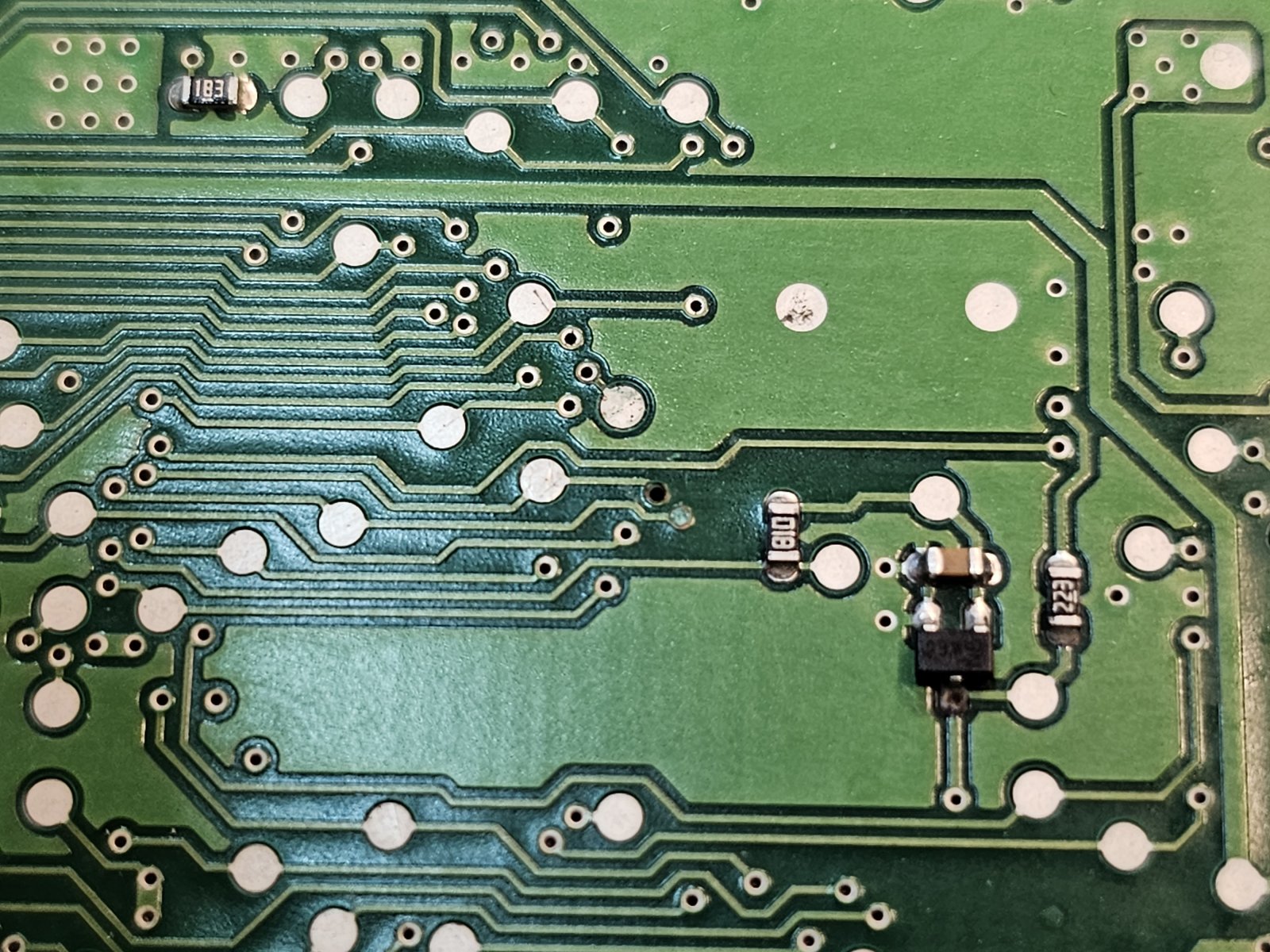

I zdjęcia samej płytki po przeczyszczeniu:

Od strony zalania

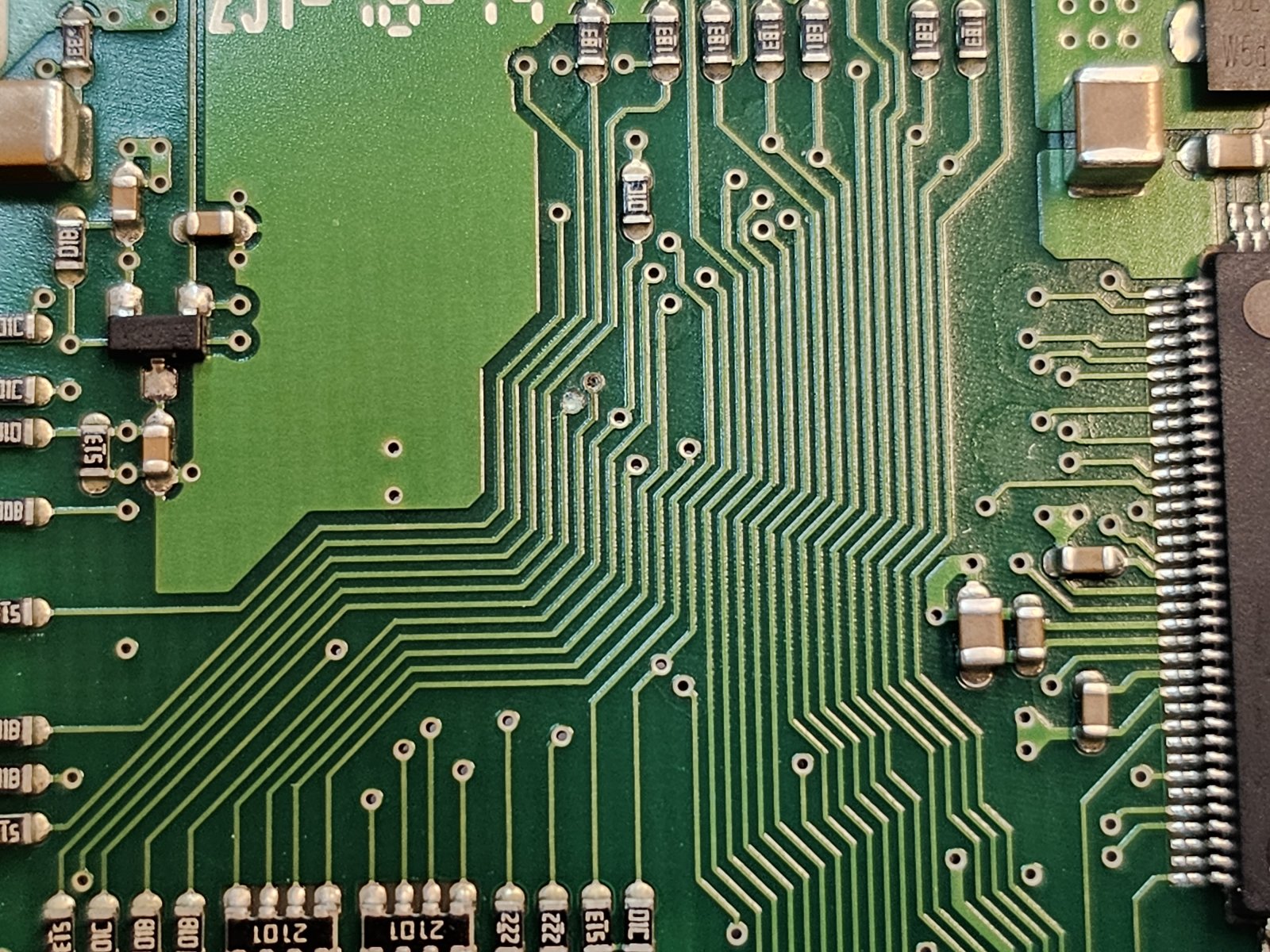

Od czystej strony























Edytowane 9 Maja 20233 l przez simon__75

no jak ladnie - brawo

Teraz pytanie czy moze jednak ktos kto zna sie na elektronice moze to naprawic?

Może, ale nie wiadomo ile warstw tam jest. Przy dwóch oszlifjesz, włożysz drucik łączący, zalutujesz i po sprawie. Przy trzech nie ogarniesz ścieżki w środku.

Edytowane 9 Maja 20233 l przez Langista

57 minut temu, Koalakm napisał(a):

Teraz pytanie czy moze jednak ktos kto zna sie na elektronice moze to naprawic?

Ja zajmuję się hobbystycznie takimi tematami  Przydało by się jeszcze sprawdzić ilu wartstwowa jest ta płytka. Najłatwiej 'prześwietlić' mocnym światłem płytkę od spodu, jeżeli światło 'przejdzie' i będzie widać zarys ścieżek ze spodu płytki to znaczy, że płytka ma tylko 2 warstwy i jest to jak najbardziej do uratowania (pod warunkiem, że ułady scalone nie ucierpiały). Jak coś to zapraszam na PW

Nawet jeżeli płyta jest 4ro warstwowa nie znaczy że przelotka łączy się z jakąś warstwą pod spodem .

Jest szansa że idzie na wylot .

Bez schematu to zgadywanie.



tak na oko to te dwie obok siebie do poprawienia (ta z prawej wygląda jak by się odczepiła od ścieżki )  , jak kolega wyżej pisał cienki drucik dużo fluxu .



Fajnie było by zmierzyć multimetrem czy jest przejście ( o ile w ogóle przelotka wychodzi na 2gą stronę )

Jeżeli jest przejście no to niedobrze . Bo znaczy że uszkodzenie jest gdzieś  wewnątrz płyty .



Edit. sorrki zmierzyłeś . Wg mnie wygląda to bardzo obiecująco jak ny dwie przelotki (czerwony) do poprawienia.



Jak by mi się to przytrafiło to spróbował bym ratować . Naprawdę jest szansa załatwienia tego jednym lutem . Z tym że u każdego może być inaczej i finalnie wyjdzie że ktoś naprawi a ktoś nie .

Edytowane 9 Maja 20233 l przez Lukaa5

Ktoś chętny na membrany? Zostaly mi jeszcze 4 sztuki.
